Εξοπλισμός δοκιμών καλωδίων υψηλής ευκολίας ακτινοβολίας για εξοπλισμό δοκιμών υπόγειου καλωδίου

Υπόγεια καλώδιο ταυτοποίησης Tester Tester, υπόγεια σωλήνα και καλώδιο Tester θέσης

I. Εφαρμογή

1. Χρησιμοποιείται για τον εντοπισμό του ίχνους και του βάθους όλων των ειδών μεταλλικών σωλήνων, την αναγνώριση του καλωδίου τροφοδοσίας on / off

2. Δεξιά / λανθασμένη ένδειξη: ανίχνευση πατενταρισμένου σφιγκτήρα για άμεση εμφάνιση του αποτελέσματος

3. Εύκολο εντοπισμό σφάλματος γείωσης

4. Αυτόματη ανίχνευση βάθους και ρεύματος.

5. Ιστορικό καμπύλη εγγραφή, δείξτε τις αλλαγές άμεσα.

6. Εξαιρετική ικανότητα παρεμβολής

7. Υψηλή ισχύς εξόδου. Max 10w, τέσσερις βαθμίδες, εύκολη λειτουργία,

8. Αυτόματη αντιστοίχιση εμπέδησης και προστασία

9. Ευέλικτη παροχή ρεύματος: Εσωτερική μπαταρία, AC220V ή αναπτήρας σε αυτοκίνητο (12V)

ΙΙ. Τεχνικά δεδομένα

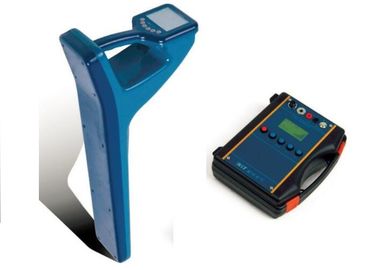

Τμήμα δέκτη

1. λειτουργία εισόδου: είσοδος σφιγκτήρα, εσωτερικός βρόχος λήψης, αισθητήρας 1k Mini, αισθητήρας Mini 8k, υποστήριξη πλαισίου

2. Συχνότητα λήψης: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz, συχνότητα ρεύματος, ραδιοσυχνότητα, συχνότητα εντοπισμού βλαβών

3. Λειτουργία ανίχνευσης σωλήνων: Ευφυής μέθοδος κορυφής (ευρεία): Κατάλληλη για ενεργή ανίχνευση.
Μέθοδος αιχμής: Κατάλληλο για παθητική ανίχνευση. Στενή μέθοδος. Μηδενική μέθοδος.
4. Τρόπος αναγνώρισης καλωδίου: Σφίξτε την ευφυή ταυτοποίηση. Αναγνώριση αισθητήρα μίνι.

5. HMI: οθόνη LCD 320x240 dots.

6. Εσωτερική μπαταρία: Μπαταρία λιθίου, 14.8V, 7Ah

7. Διαστάσεις πλαισίου: 700mm * 270mm * 120mm

8. Βάρος: 3.5kgs για την κύρια μονάδα

Τμήμα πομπού

1. Τρόπος εξόδου: άμεση έξοδος σύνδεσης, έξοδος ζεύξης σφιγκτήρα, έξοδος ακτινοβολίας

2. συχνότητα εξόδου: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, συχνότητα εντοπισμού σφαλμάτων

3. Ισχύς εξόδου: max 10W, τέσσερα grands

4. Τάση εξόδου: max.150v

5. Αντιστοίχηση και προστασία εμπέδησης: αυτόματη

6. HMI: 128 * 64 DOTS LCD

7. Εσωτερική μπαταρία: Μπαταρία λιθίου, 14.8v, 7ah

8. εξωτερική ισχύ τροφοδοσίας: τάση ισχύος αυτοκινήτου 12VDC

9. διαστάσεις: μέγεθος κύριας μονάδας 275 * 220 * 100mm

10. βάρος: βασικό βάρος μονάδας 2.4kgs

III. Τεχνικό πλεονέκτημα

• Υποστήριξη εντοπισμού POWER -ON
• Το αριστερό / δεξί βέλος υποδεικνύει τον εντοπισμό της διαδρομής καλωδίων
• Εμφάνιση βάθους βάθους
• Δεξιά / εσφαλμένη ένδειξη
• Εντοπίστε απευθείας το καλώδιο ενεργοποίησης
• Ευφυής ανίχνευση σφιγκτήρα, άμεση εμφάνιση σωστού / λάθους
• Εύκολη ανίχνευση ακτινών
• Ευφυής εντοπισμός σφάλματος θήκης εντοπισμού, εντοπισμός
