Unpowered Tester προσδιορισμού καλωδίων, υψηλής τάσης μηχανή δοκιμής έγκριση ISO9001

Tester προσδιορισμού ταυτότητας καλωδίου χωρίς καλώδιο, αναγνωριστικό καλωδίου, αναγνώριση ακολουθίας φάσης καλωδίου υψηλής τάσης

I. Εισαγωγή προϊόντων

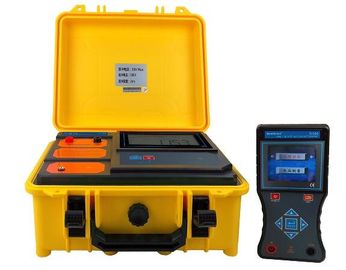

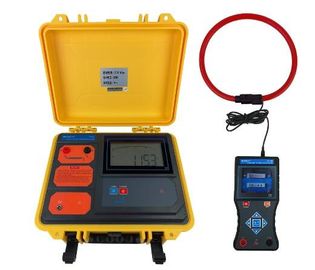

Το αναγνωριστικό καλωδίου S180 έχει σχεδιαστεί για τους μηχανικούς καλωδίων ισχύος και τους εργάτες καλωδίων για την επίλυση τεχνικών προβλημάτων με την αναγνώριση καλωδίων. Ο χρήστης μπορεί να αναγνωρίσει με ακρίβεια ένα από τα καλώδια στόχου από πολλαπλά καλώδια μέσω του οργάνου και να αποφύγει τυχαία πριόνισμα του ζωντανού καλωδίου και πρόκληση σοβαρών ατυχημάτων. Η αναγνώριση του καλωδίου ξεκινά με τη λειτουργία και στις δύο άκρες του καλωδίου και πρέπει να εξασφαλίζει ότι οι διπλοί αριθμοί και στα δύο άκρα του καλωδίου είναι ακριβείς. Ανεξάρτητα από το πόσο αξιόπιστη είναι η μνήμη του προσωπικού του τομέα, δεν υποκαθιστά την αναγνώριση των επαγγελματικών οργάνων. Αυτό το προϊόν είναι κατάλληλο μόνο για επιτόπια ταυτοποίηση καλωδίων που έχουν απενεργοποιηθεί. Απαγορεύεται αυστηρά η σύνδεση του αναγνωριστικού καλωδίου στο καλώδιο τροφοδοσίας! Το όργανο αποτελείται από πομπό, δέκτη και εύκαμπτο ρεύμα σφιγκτήρα.

Ο πομπός χρησιμοποιεί την αρχή του παλμικού ρεύματος για την έγχυση ενός σήματος ρεύματος παλμού στον πυρήνα του καλωδίου. Αυτό το ρεύμα παράγει ένα ηλεκτρομαγνητικό πεδίο γύρω από το καλώδιο στόχου για ανίχνευση και ταυτοποίηση από τον δέκτη και τον εύκαμπτο ρευματολήπτη ρεύματος. Δεδομένου ότι το ρεύμα είναι κατευθυντικό, η ανίχνευση είναι επίσης κατευθυντική. Ο πομπός υιοθετεί έναν ενσωματωμένο ειδικό σχεδιασμό κιβωτίων εργαλείων, χρησιμοποιώντας πλαστικό πολυπροπυλενίου ως πρώτη ύλη, προσθέτοντας ένα νέο σύνθετο υλικό πλήρωσης σε μία χύτευση έγχυσης, η οποία έχει μικρή πυκνότητα, αντοχή, ακαμψία, σκληρότητα, αντίσταση στη φθορά, θερμική αντοχή και απόδοση μόνωσης. Το περίβλημα μπορεί να αντέξει πίεση περίπου 200kg και η μεγάλη LCD οθόνη του κεντρικού υπολογιστή εμφανίζει την υπόλοιπη ισχύ μπαταρίας σε πραγματικό χρόνο και ο λευκός φωτισμός και το δυναμικό σήμα του σήματος μετάδοσης είναι σαφείς με μια ματιά.

Ο δέκτης είναι μια φορητή συσκευή με μια έγχρωμη οθόνη LCD 3,5 ιντσών που εμφανίζει δυναμικά τις τρέχουσες σχετικές πληροφορίες. Ενσωματωμένος μικροεπεξεργαστής υψηλής ταχύτητας, αυτόματη ανίχνευση και αναγνώριση του καλωδίου προορισμού σε πραγματικό χρόνο. με λειτουργία ανίχνευσης τάσης AC, περιοχή AC 0.01V ~ 600V (50Hz / 60Hz).

Ο εύκαμπτος συσφιγκτήρας ρεύματος είναι ένα πηνίο Rockwell με εξαιρετική δυνατότητα μεταβατικής παρακολούθησης για την ταχεία αναγνώριση του παλμικού ρεύματος που παράγεται από τον πομπό για παχιά καλώδια ή ακανόνιστους αγωγούς. Η εσωτερική διάμετρος της σιαγόνας είναι περίπου 200mm και το καλώδιο φ200mm ή λιγότερο μπορεί να συσφίγγεται. Δεν είναι απαραίτητη η αποσύνδεση της γραμμής που πρόκειται να δοκιμαστεί, η μέτρηση χωρίς επαφή, ασφαλής και γρήγορη.

Ειδική σημείωση: Σύμφωνα με την αρχή σχεδιασμού αυτού του οργάνου, το αναγνωριστικό καλωδίου περιορίζεται στο καλώδιο του οποίου το καλώδιο στόχου είναι διακοπή ρεύματος. Βεβαιωθείτε ότι το καλώδιο προορισμού ανήκει σε αυτό το εύρος πριν από τη χρήση. Κατά την αναγνώριση, πρέπει να χρησιμοποιήσετε τόσο τον πομπό όσο και τον φορητό δέκτη του οργάνου.

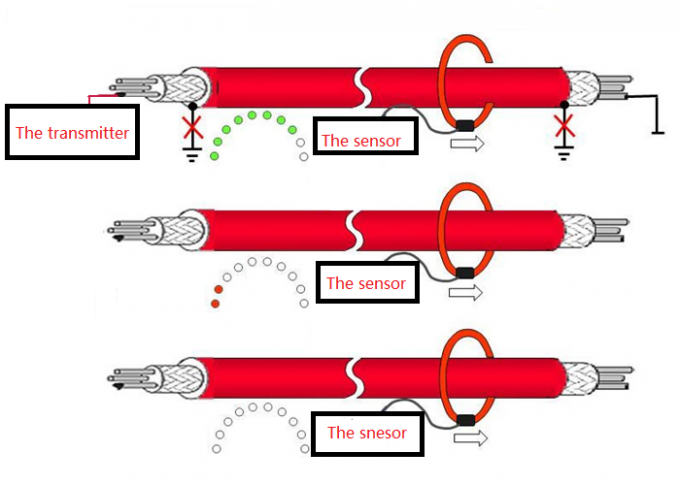

ΙΙ. Αρχή προϊόντος

III. Τεχνικά χαρακτηριστικά

1.Συμβιβαστικές συνθήκες και συνθήκες εργασίας

2.Προδιαγραφές μεταδότη

3.Προσαρμογή του παραλήπτη

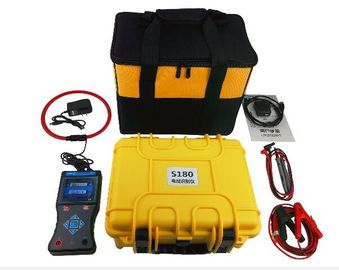

IV. Σύνθεση

Ο πομπός 1 είναι ρυθμισμένος

Ο αισθητήρας του δέκτη 1 έχει ρυθμιστεί

Σετ εργαλείων 1

Γραμμή δοκιμής 2 τεμ (κόκκινο και μαύρο)

Ευέλικτος σφιγκτήρας ρεύματος 1 τεμ

9V φορτιστής USB, καλώδιο φόρτισης 1 σετ

Φορτιστής 12.6V 1 τεμ

Μπαταρία λίθιου 7.4V 1 (εντός του δοκιμαστή)

11.1V μπαταρία λιθίου 1 (εντός του δοκιμαστή)

Εγχειρίδιο, κάρτα εγγύησης, πιστοποιητικό 1 σετ
