Αυτόματος ανιχνευτής καλωδίων υπογείων καλωδίων, προηγμένος ανιχνευτής καλωδίων με πομπό

Υπόγειος ανιχνευτής καλωδίων, Tester ελαττωματικών κυκλωμάτων καλωδίων, Προηγμένος ανιχνευτής καλωδίων

I. Εισαγωγή προϊόντων

Οι ηλεκτρολόγοι συχνά συναντούν την ανάγκη να παρακολουθούν καλώδια ή καλωδιώσεις και συχνά πρέπει να καθορίζουν ποια ασφάλεια έχει συνδεθεί. Για ένα συγκεκριμένο κύκλωμα ή για τον εντοπισμό και την παρακολούθηση μεταλλικών σωλήνων, αγωγών θέρμανσης ή υπογείων καλωδίων. Ο ανιχνευτής καλωδίων μπορεί να βοηθήσει τους χρήστες.

Ο δοκιμαστής MS6818 αποτελείται από έναν πομπό σήματος και έναν δέκτη, που χρησιμοποιείται ευρέως στην κατασκευή και τη συντήρηση καλωδίων επικοινωνίας, καλωδίων ισχύος, μεταλλικών σωλήνων και πολλά άλλα. Καλώδια ρεύματος και τάσης, ηλεκτρικά κυκλώματα, αγωγοί, σωληνώσεις νερού και θέρμανσης, ασφάλειες, διακόπτες μπορούν να εντοπιστούν. Μπορούν να εντοπιστούν βραχυκυκλώματα και διακοπές διαφόρων γραμμών και καλωδίων. Ακόμη καλύτερα, η ανίχνευση είναι δυνατή όχι μόνο υπόγεια, αλλά και σε τοίχους και σκυρόδεμα.

ΙΙ. Αρχή λειτουργίας

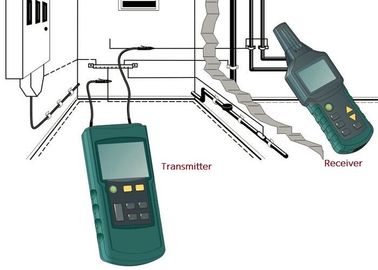

Ο ανιχνευτής καλωδίων περιλαμβάνει πομπό και δέκτη. Ο πομπός παρέχει μια διαμορφωμένη τάση εναλλασσόμενου ρεύματος στο αντίστοιχο καλώδιο. Η τάση εναλλασσόμενου ρεύματος δημιουργεί ένα ηλεκτρικό πεδίο γύρω από το καλώδιο, ο δέκτης είναι εφοδιασμένος με ένα πηνίο, όταν ο δέκτης είναι τοποθετημένος κοντά στον αντίστοιχο ηλεκτρικό αγωγό, η ροή σήματος θα περάσει το πηνίο και εισέρχεται στον δέκτη. Αυτό το φαινόμενο είναι επίσης γνωστό ως διείσδυση σπειρών. θα παράγει πολύ μικρή τάση στο πηνίο, το ηλεκτρονικό κύκλωμα του δέκτη υπολογίζει αυτή την τάση και την εμφανίζει στην οθόνη LCD. Το μεταδιδόμενο σήμα του ελεγκτή κωδικοποιείται ψηφιακά. Αυτό εξασφαλίζει ότι το σήμα μπορεί να ληφθεί σαφώς από τον δέκτη, αποφεύγοντας οποιαδήποτε παρεμβολή στα πεδία, π.χ. ηλεκτρονικούς λαμπτήρες φθορισμού, που προκαλούνται από έρμα ή μετατροπέα.

III. Εφαρμογή

Αυτό το όργανο χρησιμοποιείται ευρέως στην κατασκευή καλωδίων επικοινωνίας, στην κατασκευή καλωδίων ισχύος, στην κατασκευή αγωγών κατασκευής, στο καλώδιο επικοινωνίας με κυκλώματα τροφοδοσίας και στη συντήρηση ηλεκτρικών γραμμών θέρμανσης, αποτελεί απαραίτητο εργαλείο για την κατασκευή και συντήρηση του προσωπικού της μπροστινής γραμμής.

• Ανίχνευση της διαδρομής τοποθέτησης καλωδίων, ηλεκτρικών γραμμών και αγωγών ύδρευσης που θάβονται στους τοίχους και στο υπόγειο
• Εντοπίστε τα καλώδια που είναι θαμμένα στους τοίχους και στο υπόγειο, σπασμένα σε ηλεκτρικές γραμμές και βραχυκύκλωμα
• Βρείτε τις ασφάλειες και τα κυκλώματα ασφαλείας τους
• Ψάχνετε για καλυμμένες υποδοχές και κουτιά διακλάδωσης
• Αναζητήστε σφάλματα ανοικτού κυκλώματος και βραχυκυκλώματος στο ηλεκτρικό κύκλωμα θέρμανσης κάτω από το δάπεδο
• Βρείτε την διακοπή ή βραχυκύκλωμα του καλωδίου στον τοίχο ή στη γείωση
• Βάλτε καλώδια στον τοίχο ή στη γη
• Βρείτε την ασφάλεια και την ασφάλεια
• Βρείτε την κατανομή ή το βραχυκύκλωμα του αγωγού κάτω από το πάτωμα
• Παρακολουθήστε ένα μεταλλικό αγωγό στο έργο του σκεύους ή ζεστό

IV. Τεχνικά χαρακτηριστικά

• Πομπός με λειτουργία βολτόμετρου DC, γραμμική μέτρηση 12 έως 400V AC και DC τάση

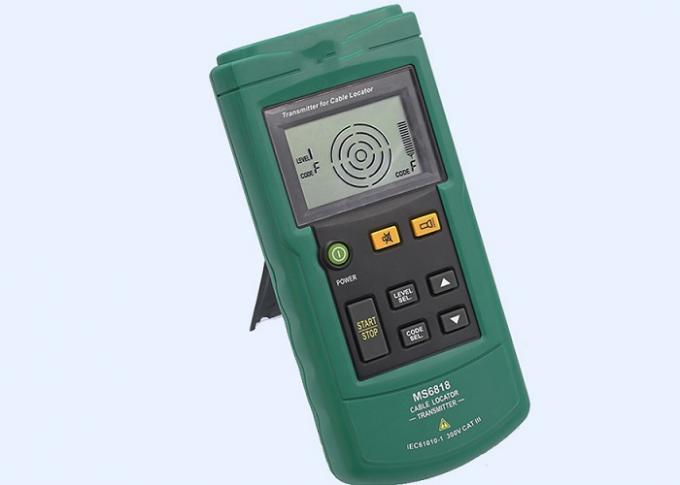

• Ο πομπός μπορεί να εμφανίσει τη ρυθμισμένη στάθμη ισχύος μετάδοσης, τον κωδικό μετάδοσης, τις πληροφορίες ισχύος της μπαταρίας, τις μετρημένες τιμές και τύπους εξωτερικής τάσης και τα εξωτερικά προειδοποιητικά σύμβολα υψηλής τάσης, τα οποία μπορούν επίσης να ληφθούν και να εμφανιστούν στο μηχάνημα.
• Ο πομπός έχει λειτουργία αυτόματου ελέγχου και η ευαισθησία του δέκτη μπορεί να ρυθμιστεί αυτόματα ή με το χέρι
• Ο δέκτης διαθέτει λειτουργία αυτόματης σάρωσης συχνότητας και ο πομπός και ο δέκτης διαθέτουν λειτουργία σίγασης, η οποία είναι κατάλληλη για αθόρυβες δοκιμές σε νοσοκομεία κ.λπ.
• Επιπρόσθετοι πομποί μπορούν να παρέχονται για την επέκταση ή τη διαφοροποίηση πολλαπλών σημάτων

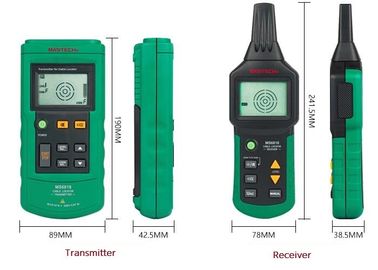

• Συμπαγές, ανθεκτικό και εύκολο στη μεταφορά
• Μπορεί να επιλεγεί η ευαισθησία του δέκτη
• Αυτόματη βαθμολόγηση,
• Αυτόματη απενεργοποίηση
• Φωτισμός και φωτισμός εργασίας

V. Τεχνικά δεδομένα

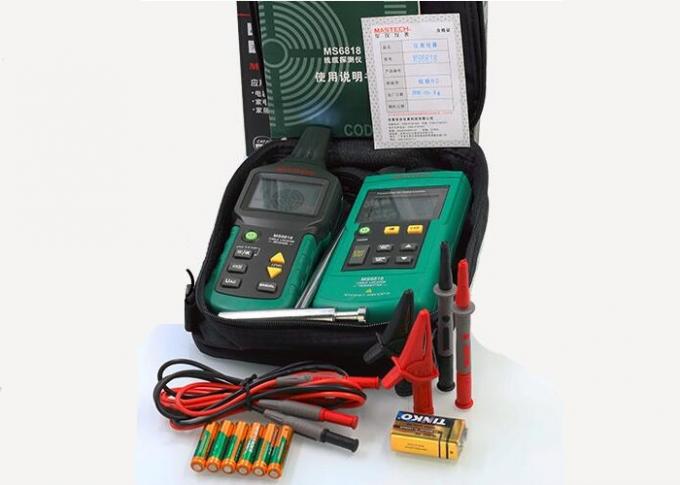

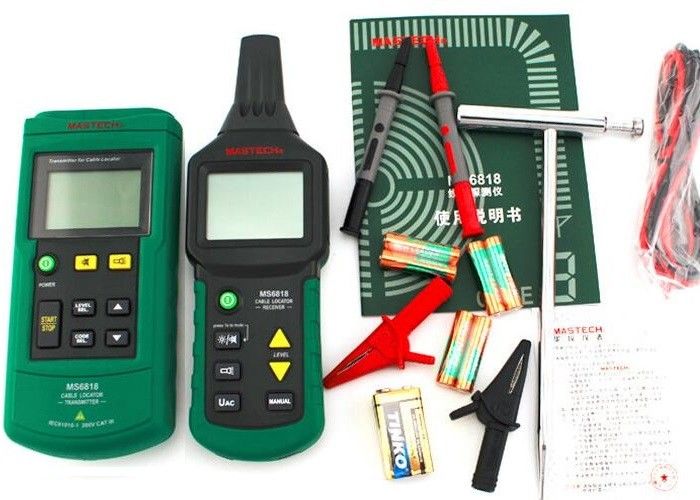

VI. Κύρια λίστα εφοδιασμού
