Αυτόματη θερμοκρασίας ανόδου δοκιμής δοκιμή συνεχούς αντίστασης καναλιών εξοπλισμού διπλή του μετασχηματιστή

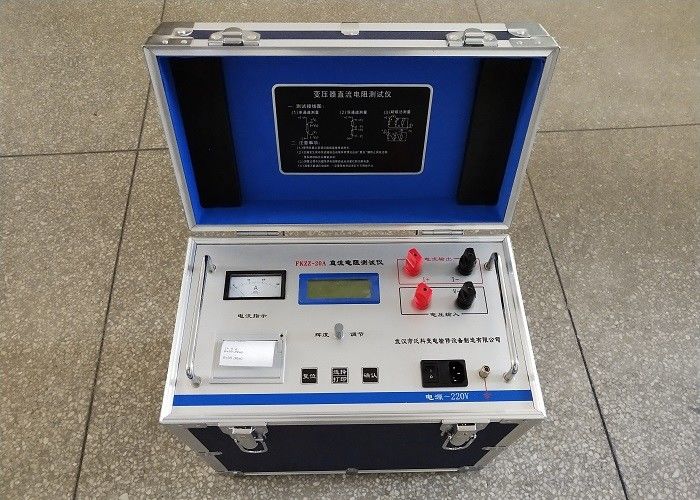

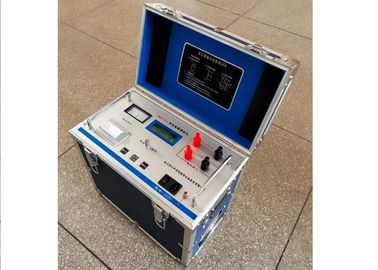

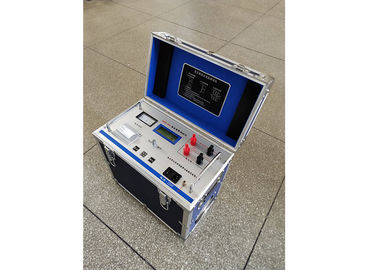

Διπλός ελεγκτής ΣΥΝΕΧΟΥΣ αντίστασης καναλιών μετασχηματιστών δύναμης, δοκιμή ανόδου θερμοκρασίας, αυτόματη δοκιμή

Ι. περιγραφή και εφαρμογή προϊόντων

Η δοκιμή ΣΥΝΕΧΟΥΣ αντίστασης μετασχηματιστών είναι ένα από το σημαντικότερο στοιχείο δοκιμής στη δοκιμή εργοστασίων ολοκληρωμένων προϊόντων και ημιτελών προϊόντων, εγκατάσταση και παραδίδει τη δοκιμή στο μετασχηματιστή κατασκευαστικός και στην προληπτική δοκιμή του τομέα της ηλεκτρικής δύναμης μπορεί αποτελεσματικά να βρεί τις ατέλειες κατασκευής όπως looseness, η έλλειψη σκελών και η σπασμένη γραμμή στο υλικό μέρος επιλογής, συγκόλλησης και σύνδεσης των σπειρών μετασχηματιστών και του κρυμμένου κινδύνου που υπάρχουν μετά από να τρέξει.

Προκειμένου να ικανοποιηθεί η απαίτηση για τη γρήγορη μέτρηση της ΣΥΝΕΧΟΥΣ αντίστασης μετασχηματιστών. Η επιχείρησή μας έχει αναπτύξει μια νέα γενιά του ελεγκτή ΣΥΝΕΧΟΥΣ αντίστασης με τη χρισημοποίηση των τεχνικών πλεονεκτημάτων. Χρησιμοποιώντας την ολοκαίνουργια τεχνολογία παροχής ηλεκτρικού ρεύματος τρίτης γενιάς, έχει το μικρό όγκο, το ελαφρύ και μεγάλο ρεύμα παραγωγής, κ.λπ.

Η πλήρης μηχανή ελέγχεται από έναν ενιαίο μικροϋπολογιστή το (SCM) τσιπ, ολόκληρη η μηχανή συμπληρώνει αυτόματα την αυτοεπιθεώρηση, τα στοιχεία - επεξεργασία και την επίδειξη, κ.λπ., και κατέχει τις αυτόματες λειτουργίες απαλλαγής και ένδειξης απαλλαγής. Ο εξοπλισμός έχει την υψηλή ακρίβεια και η εύκολη λειτουργία, αυτό μπορεί να πραγματοποιήσει τη γρήγορη μέτρηση της ΣΥΝΕΧΟΥΣ αντίστασης μετασχηματιστών.

ΙΙ. χαρακτηριστικά γνωρίσματα

1. Ο ελεγκτής έχει το μεγάλο ρεύμα παραγωγής (μέγιστο 20A) και την υψηλή τάση χρέωσης (μπορέστε παραγωγή 50V).
2. Έχει μια ευρεία σειρά μέτρησης (0Ω-40KΩ), όντας σε θέση να μετρήσει όλες τις επαγωγικές ΣΥΝΕΧΕΊΣ αντιστάσεις των μετασχηματιστών και του μετασχηματιστή οργάνων, κ.λπ.
3. Η μηχανή κατέχει την αυτόματη μαγνητική βοηθώντας λειτουργία, και χρησιμοποιεί τη high-low διέγερση σειράς τάσης για τη δοκιμή windings του πέντε-με πόδια χαμηλής τάσης και γωνιακός-κοινού μετασχηματιστή πυρηνών σιδήρου YND11large-ικανότητας. Εσωτερικά, ο ελεγκτής συνδέει αυτόματα windings σύμφωνα με τις επιλεγμένες φάσεις για να είναι σε θέση να πραγματοποιήσει τη γρήγορη και σωστή μέτρηση χαμηλής τάσης windings. Μπορεί να καλύψει την απαίτηση για το χρόνο κατά τη διάρκεια της δοκιμής ανόδου θερμοκρασίας του μετασχηματιστή, με δύο κανάλια για τη μέτρηση, της σε πραγματικό χρόνο δειγματοληψίας και του εντύπου, που κάνει τη δοκιμή ανόδου θερμοκρασίας να είναι απλή και κατάλληλη.
4. Έχει τελειοποιήσει το προστατευτικό κύκλωμα και την υψηλή αξιοπιστία. Με μια μεγάλη οθόνη χρώματος για να καταστήσει τα επιδειχθε'ντα στοιχεία ιδιαίτερα ευανάγνωστα.
5. Ο ελεγκτής χαρακτηρίζει ένα διαρκές ημερολόγιο, αποθήκευση 100 συνόλων στοιχείων και ο αυτόματος υπολογισμός θερμοκρασίας, κ.λπ., αυτό δεν θα χάσει τα στοιχεία όταν κλείσιμο. Είναι επίσης εξοπλισμένο με τη διεπαφή u-δίσκων για την εξαγωγή των στοιχείων για τον έλεγχο.
6.  Έχει μια διεπαφή επικοινωνίας RS485 μπορεί να συνεργαστεί με το λογισμικό ελέγχου του ανώτερου υπολογιστή. Μπορεί να πραγματοποιήσει τον τηλεχειρισμό και τη μέτρηση.
7. Ο εξοπλισμός μπορεί αυτόματα να διευθύνει την απομαγνήτιση, θα μειώσει remanence μετασχηματιστών και θα αποφύγει τη δυσκολία στο κλείσιμο.
8. Ο εξοπλισμός έχει την προστασία και η λειτουργία συναγερμών ενάντια στο misconnection της παροχής ηλεκτρικού ρεύματος AC380V, αυτό θα μειώσει τη ζημία λόγω του misoperation.
9. Κατέχει επίσης τα χαρακτηριστικά όπως τις ευρείες εφαρμόσιμες θερμοκρασίες, την υψηλή ακρίβεια, σταθερότητα αδιαβροχοποίησης σεισμού την αντιπαρεμβατικών, υψηλών, και τη φορητότητα. Έχει έναν ακουστικό συναγερμό για την απαλλαγή και οι σαφείς ενδείξεις απαλλαγής, αυτές λειτουργία μπορούν επίσης να μειώσουν το misoperation.

ΙΙΙ. τεχνικές παράμετροι

1.Output τάση: 50V

2.Test τρέχον εργαλείο: 20A, 10A, 3A, 1A, 15mA

3.Test σειρά σε κάθε εργαλείο:

      20A: 0Ω~2Ω

      10A: 0.002Ω~4Ω

      3A: 0.006Ω~13Ω

      1A: 0.02Ω~40Ω

      15mA: 30 Ω~4KΩ

4. Ακρίβεια δοκιμής:  0.2%±0.0002mΩ

5.  Ελάχιστο ψήφισμα: 0,0001 mΩ

6.  Δύναμη εισαγωγής: AC220V±10% 50Hz±1Hz

7.  Θερμοκρασία εργασίας: -20℃-40℃

8.  Σχετική υγρασία: ≤90%RH, καμία συμπύκνωση υγρασίας
