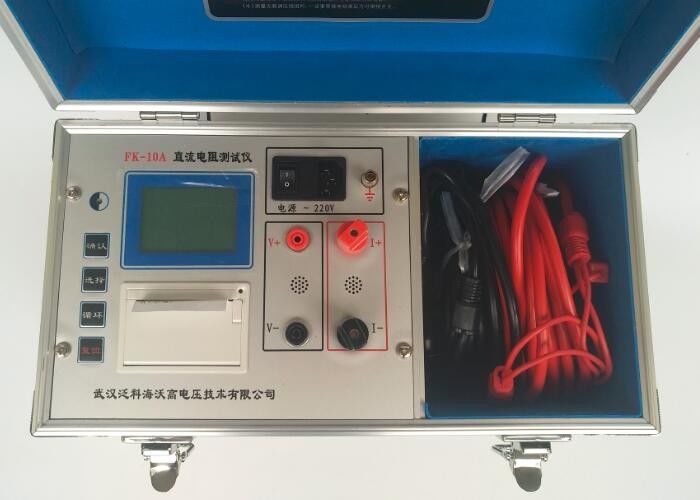

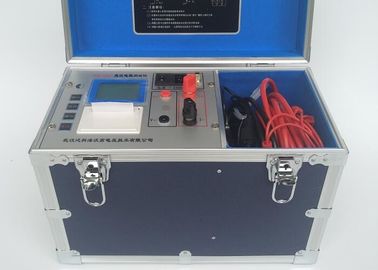

Μονάδα μέτρησης ρεύματος Μονής φάσης 10Α Δοκιμαστικό εξοπλισμό δοκιμής DC Resistance Tester

Μονάδα δοκιμής αντοχής DC μονής κατεύθυνσης μετασχηματιστή ισχύος, έξοδος ρεύματος δοκιμής μονής φάσης 10Α

I. Περιγραφή και εφαρμογή προϊόντων

Η αντίσταση DC του μετασχηματιστή είναι ένα στοιχείο που πρέπει να δοκιμαστεί για τα ημιτελικά προϊόντα στην κατασκευή μετασχηματιστών, την εργοστασιακή δοκιμή, την εγκατάσταση, τη δοκιμή παράδοσης και την προληπτική δοκιμή από τον τομέα της ηλεκτρικής ενέργειας. Μπορεί να βρει αποτελεσματικά κάποια ελαττώματα που προκλήθηκαν από την επιλογή του πηνίου του μετασχηματιστή, τη συγκόλληση, τη χαλάρωση των αρθρώσεων, την έλλειψη κλώνων, τη θραύση του σύρματος κλπ., Καθώς και κρυμμένους κινδύνους μετά την εκτέλεση. Προκειμένου να ανταποκριθεί στις ανάγκες της ταχείας μέτρησης της αντίστασης DC των μετασχηματιστών, ο μετρητής αντοχής DC FK-10A DC εκτελεί μετρήσεις αντοχής DC για μετασχηματιστή ισχύος 35kV και μετασχηματιστή ισχύος με επτά προαιρετικά κιβώτια ταχυτήτων ελέγχου ως αυτόματη επιλογή, 10Α, 5Α, 1Α, 200mA, 40mA, <5mA και 0,5mΩ-100KΩ.

ΙΙ. Χαρακτηριστικά

1. Ελεγχόμενη από μικροϋπολογιστή υψηλών ταχυτήτων, με υψηλή αυτοματοποίηση και εύκολη λειτουργία. Αγγλικό μενού λειτουργίας.

2, Χρησιμοποιώντας νέα τεχνολογία ισχύος, η τρέχουσα θέση του κιβωτίου ταχυτήτων, το ευρύ πεδίο μέτρησης, μπορεί να επιλέξει αυτόματα το ρεύμα δοκιμής ανάλογα με το φορτίο.

3, 320 * 240 dot matrix 65K αληθής έγχρωμη οθόνη αφής LCD, καθαρή οθόνη υπό ισχυρό φως, οθόνη αφής / κουμπί διπλής λειτουργίας.

4, RS232 και διασύνδεση USB, μπορούν να επικοινωνούν με τον υπολογιστή και την αποθήκευση δίσκου U.

5, Η λειτουργία προστασίας είναι τέλεια, μπορεί να προστατεύσει αξιόπιστα την επίδραση του οπίσθιου EMF στο όργανο και η απόδοση είναι πιο αξιόπιστη.

6, Με συναγερμό ήχου και εκκένωσης, εκκαθάριση ένδειξης απόρριψης, μειώστε την κακή χρήση

7. Η ταχύτητα απόκρισης είναι γρήγορη, τα δεδομένα μέτρησης είναι σταθερά και τα δεδομένα ανανεώνονται αυτόματα κατά τη διάρκεια της δοκιμής.

8, τεχνολογία ευφυούς διαχείρισης ισχύος, μειώνουν αποτελεσματικά την εσωτερική θέρμανση του οργάνου, εξοικονομώντας ενέργεια.

9, Χωρίς διακοπή ρολογιού και χωρίς διακοπή μνήμης, μπορεί να αποθηκεύσει μόνιμα δεδομένα.

10. Ο τρόπος λειτουργίας AC / DC, μπορεί να χρησιμοποιηθεί στην τοποθεσία με ή χωρίς ισχύ κοινής χρήσης.

11. Επτά προαιρετικά κιβώτια ταχυτήτων δοκιμής ως αυτόματη επιλογή, 10Α, 5Α, 1Α, 200mA, 40mA, <5mA

12. Ευρεία περιοχή μέτρησης αντίστασης DC: 0.5mΩ-100KΩ.

III. Τεχνικές παράμετροι

1. Δοκιμάστε τα κιβώτια ταχυτήτων προαιρετικά: αυτόματη, 10Α, 5Α, 1Α, 200mA, 40mA, <5mA

2. Ανάλυση: 0.1μΩ

3. Εύρος μέτρησης σε κάθε τρέχοντα γρανάζι:

Αυτόματο: 0,5mΩ-100KΩ

10Α: 0.5mΩ-800mΩ ()

5Α: 1mΩ-2Ω

1Α: 5mΩ-10Ω

200mA: 100mΩ-50Ω

40mA: 500mΩ-250Ω

5mA: 100Ω-50ΚΩ

4. Ακρίβεια: 0,2%

5. Θερμοκρασία λειτουργίας: -10 ~ 40 ° C

6. Υγρασία εργασίας: <90% RH, χωρίς συμπύκνωση

7. Εξωτερική διάσταση: 340 × 240 × 270 mm (L × W × H)

8. Βάρος: ≤ 10 kg (χωρίς τη συσκευασία από ξύλινο περίβλημα)

9. Τροφοδοσία εναλλασσόμενου ρεύματος: AC220V ± 10% συχνότητα: 50 / 60Hz ± 5%
