Μεγάλο δοκιμαστικό έγχυσης δευτερογενούς ρεύματος

Μεγάλο σετ δοκιμής ένεσης έγχυσης, Σετ δοκιμής δευτερογενούς πλευρικής τριβής ένεσης, Τύπος διαχωρισμού, Σύντομη εργασία

I. Περιγραφή προϊόντος

Η σειρά DDG για μεγάλα ρεύματα είναι ένα είδος γεννήτριας ισχυρού ρεύματος, χρησιμοποιείται σε σταθμούς παραγωγής ηλεκτρικής ενέργειας, υποσταθμούς, εγκαταστάσεις ηλεκτρικών συσκευών και επιστημονική έρευνα, αίθουσα δοκιμών κ.λπ. Λειτουργεί για σύντομο χρονικό διάστημα ή με παραγγελία, με μικρό όγκο, μικρό βάρος, ωραία απόδοση, εύκολη για γενική επισκευή. Το σετ δοκιμών ονομάζεται επίσης και γεννήτρια ρεύματος υψηλής τάσης, Σετ δοκιμής δευτερογενούς ρεύματος ένεσης ή Σετ δοκιμών πρωτογενούς ρεύματος ένεσης.

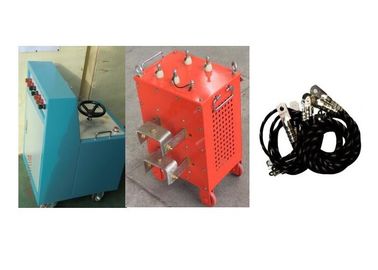

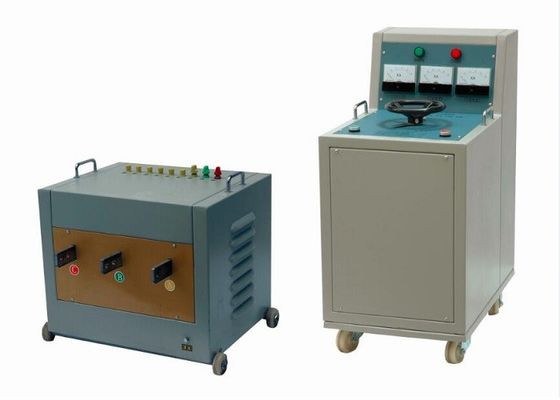

Το μεγάλο σετ δοκιμών ρεύματος αποτελείται από ένα κιβώτιο ελέγχου τάσης και μια μεγάλη γεννήτρια ρεύματος με μεγάλο καλώδιο δοκιμής ρεύματος. Χρησιμοποιείται κυρίως για τη δοκιμή MCCB, ACB, bus-bar και διαφόρων μετασχηματιστών ρεύματος όταν χρειαστεί σύντομο χρονικό ρεύμα. Χρησιμοποιείται ευρέως σε ερευνητικές, παραγωγικές και ηλεκτρικές εγκαταστάσεις δοκιμών ισχύος, σιδηροδρομικών, πετροχημικών, μεταλλουργικών και μεταλλευτικών επιχειρήσεων. Η συνεχής μέγιστη παραγωγή μέγιστου ρεύματος στο ονομαστικό ρεύμα είναι συνήθως 5χλμ / λεπτό πάνω από 10χλμ.

ΙΙ. Εφαρμογές:

• Τρέχουσα δοκιμή πρόσκρουσης Για MCCB, ACB, λεωφορείο και διάφορα CT
• Το τρέχον πεδίο βαθμονόμησης για CT / PT και άλλους ηλεκτρικούς εξοπλισμούς.
• Τρέχουσα δοκιμή αύξησης θερμοκρασίας
• Διακόπτης, διακόπτης, τρέχουσα δοκιμή λειτουργίας ρελέ
• Βαθμονόμηση για μετρητή αμπέρ τύπου πλάκας, μετρητή σφιγκτήρα, μετασχηματιστή ρεύματος

Σημείωση :

• Φορητή δομή, ρυθμιζόμενη από την τρέχουσα ποσότητα εξόδου, τρέχουσα αμφίδρομη μέτρηση και άμεση ανάγνωση
• Διαφορετικά πρότυπα ρεύματος εξόδου μπορούν να γίνουν σύμφωνα με το αίτημα του χρήστη.
• Ο μεγάλος τύπος κυκλικού τύπου μπορεί να γίνει με παραγγελία.

III. Τύποι ενισχυτή ρεύματος

• τύπου ενός σώματος για κάτω από μία φάση 3000Α
• μονοφασική έξοδος ρεύματος
• Τριφασική έξοδος ρεύματος

IV. Καθολικές λειτουργίες ελέγχου

1. Ψηφιακή οθόνη
2. Υψηλή ακρίβεια
3. Υψηλής ανάλυσης;
4. Αυτόματος συγχρονισμός
5. Πλήρως προστασίες
6. Τρομάζω
7. Αυτόματος συγχρονισμός

V. Κύρια συστατικά ενός συνόλου

• Ρυθμιστής τάσης,
• μεγάλο ενισχυτικό ρεύματος
• μεγάλα καλώδια σύνδεσης ρεύματος (προαιρετικά)

VII. Τεχνικές προδιαγραφές:

1. Έξοδος: γίνεται με παραγγελία, ημιτονοειδές κύμα,
2. Χωρητικότητα: με παραγγελία
3. Περίοδος χρονισμού: 0-999S
4. Διάρκεια: 5 λεπτά με ονομαστική χωρητικότητα
5. Τάση εισόδου: AC220V ή 380V ± 10% 50 / 60Hz ± 1
6. Θερμοκρασία περιβάλλοντος: -8 ℃ ~ 50 ℃
7. RH: 85%, Δεν υπάρχει δροσιά
8. Επίπεδα θάλασσας πάνω από: 1000 μέτρα ή χαμηλότερα

9. Τάση εξόδου: 3V, 6V

10. Συνεχής μέγιστος χρόνος εξόδου στην ονομαστική τιμή: 5χλμ σε / πάνω από 10χλμ. Μακριά.

11. Κυματομορφή εξόδου: Το ρεύμα εξόδου είναι ένα τυποποιημένο ημιτονοειδές κύμα με μικρό σφάλμα, το οποίο είναι καλύτερο από το πρότυπο του δείκτη των απαιτήσεων του συστήματος ισχύος και ο συντελεστής κυματομορφής είναι μικρότερος από 0,3%

12. Ακρίβεια μέτρησης: μεγαλύτερη από 0,5. Το τρέχον βολτόμετρο δείχνει πραγματική αποτελεσματική τιμή, υψηλή ακρίβεια και υψηλή σταθερότητα.

13. Λειτουργία ρεύματος εξόδου: η πραγματική τιμή είναι συνεχώς ρυθμιζόμενη.

14. Τρέχουσα σταθερότητα: υψηλότερη από 0,5%

15. Μέθοδος καλωδίωσης: σύμφωνα με τις απαιτήσεις

16. Ρυθμίσεις προστασίας: υπέρταση, προστασία μηδενικής θέσης

17. Λειτουργίες: ρύθμιση τάσης κίνησης ηλεκτρικού κινητήρα, ανύψωση και πτώση ρεύματος, με χρονοδιακόπτη, με συναγερμό μετά από χρονισμό.

VIII. Τεχνικά χαρακτηριστικά
