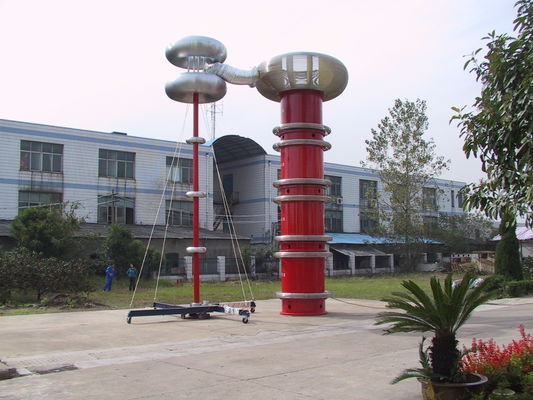

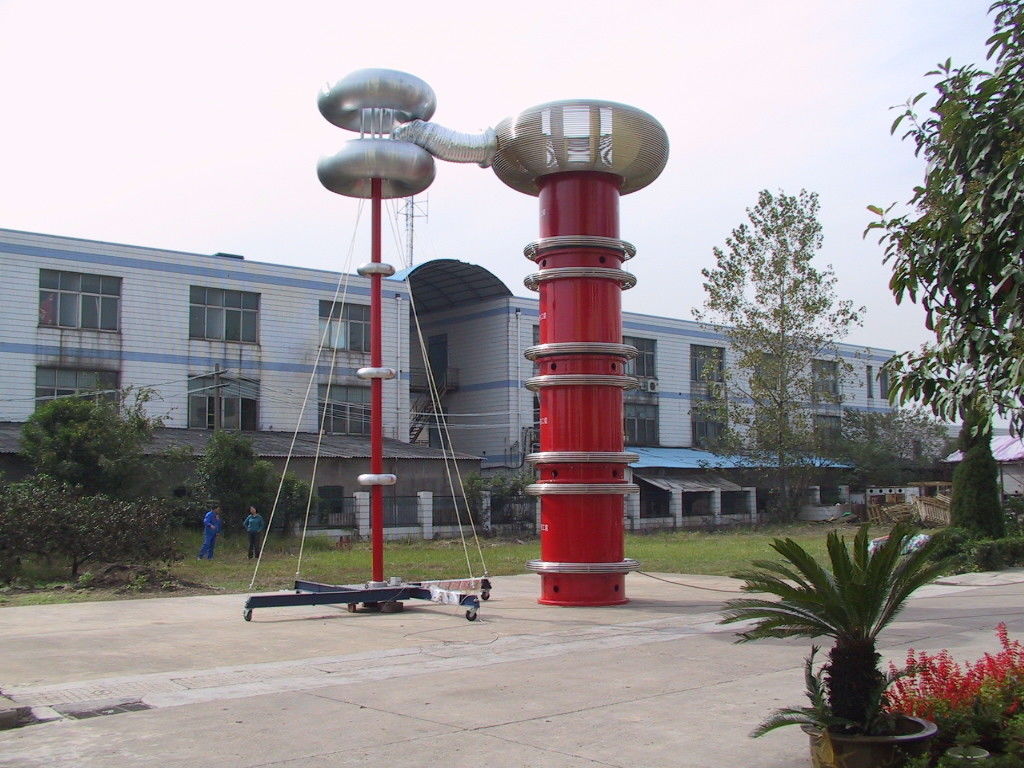

δοκιμή αντήχησης σειράς 900kV 4500kVA που τίθεται με την επίδειξη μεγάλης οθόνης

Πίνακας σχέσης χρήσης εξοπλισμού κατά τη διάρκεια της δοκιμής

2, κύριες τεχνικές παράμετροι του εξοπλισμού
Τεχνικοί δείκτες συστημάτων
Εκτιμημένη δύναμη εισαγωγής εργασίας: 380V±10% (τριφασικός) 50Hz
Εκτιμημένη ισχύς παραγωγής της μεταβλητής παροχής ηλεκτρικού ρεύματος συχνότητας: 400kW
Εκτιμημένη ικανότητα παραγωγής: 4500kVA
Εκτιμημένη τάση παραγωγής: 900kV
Αριθμός φάσης παραγωγής: ενιαία φάση
Διευθετήσιμη σειρά συχνότητας: 20Hz~400Hz, όταν ρυθμίζεται η συχνότητα μέσα στην καθορισμένη σειρά, η τάση είναι σταθερή παραγωγή
Ψήφισμα συχνότητας παραγωγής: 0.01Hz
Αστάθεια συχνότητας παραγωγής: ≤0.05%
Το κυματοειδές τάσης παραγωγής είναι ένα κύμα ημιτόνου: ποσοστό ≤1.0% διαστρεβλώσεων κυματοειδούς
Τρέχοντας χρόνος: 60min συνεχές τρέξιμο κάτω από την εκτιμημένη ικανότητα
Επίπεδο μόνωσης: αντισταθείτε την τάση για 1 λ. κάτω από 1,1 φορές την εκτιμημένη τάση
Ποιοτικός παράγοντας: Q>60 (f=30Hz)
Μεταβλητή ικανότητα παροχής ηλεκτρικού ρεύματος συχνότητας: 400kW (αντιφατικός γραμμικός ενισχυτής)

3, κύριες λειτουργίες του συστήματος:
1) Η μεταβλητή παροχή ηλεκτρικού ρεύματος συχνότητας υιοθετεί ένα γραμμικό κύκλωμα ενισχυτών ισχύος, το οποίο έχει μια τέλεια παραγωγή κυμάτων ημιτόνου και μια χαμηλή διαστρέβλωση κυματοειδούς
2) Με την αυτόματη λειτουργία ρύθμισης σταθεροποίησης τάσης
3) Ασφαλής και αξιόπιστος. Ποικίλη προστασία είναι ενσωματωμένη σε αυτήν την συσκευή, που περιλαμβάνει: προστασία διακοπής απαλλαγής, over-voltage, over-current θέτοντας προστασία, προστασία βραχυκυκλώματος παραγωγής, μπότα μηδενικά προστασία, προστασία κυκλωμάτων ενισχυτών βραχιόνων γεφυρών, προστασία καμπυλών δύναμης, κ.λπ. Όταν οποιοδήποτε είδος προστασίας εμφανίζεται, η συσκευή εμποδίζει αμέσως την παραγωγή τάσης δοκιμής και κόβει την κύρια παροχή ηλεκτρικού ρεύματος κυκλωμάτων για να εξασφαλίσει την ασφάλεια του προσωπικού δοκιμής, του δοκιμασμένου προϊόντος και του συστήματος δοκιμής
4) Το υψηλής τάσεως σήμα μέτρησης διαβιβάζεται από τη οπτική ίνα για να απομονώσει εντελώς τα υψηλής τάσεως και χαμηλής τάσης κυκλώματα
5) Δύο τρόποι ελέγχου: αυτόματος/εγχειρίδιο
6) 320*240 η υγρή επίδειξη κρυστάλλου σημείων και τα πολλαπλάσια ποντίκια περιστροφής παρέχουν μια φιλική ανθρώπου-μηχανής διεπαφή, μια εύκολη και γρήγορη λειτουργία και την καλωδίωση, και εξετάστε αληθινά «ακριβώς το»
7) Σύγχρονη επίδειξη τάσης, ρευμάτων και συχνότητας
8) Η συχνότητα παραγωγής είναι συνεχώς διευθετήσιμη μέσα στη σειρά 20-300Hz
9) Η τάση παραγωγής είναι συνεχώς διευθετήσιμη μέσα στη σειρά 0~350V
10) Με την αντήχηση αντισταθείτε τη λειτουργία δοκιμής τάσης
11) Με την αυτόματη λειτουργία αναζήτησης ηχηρής συχνότητας, οι πολλαπλάσιες αυτόματες ζώνες συχνότητας σκουπίσματος συχνότητας μπορούν να τεθούν

4, λειτουργία επίδειξης συστημάτων:
1) Με μια επίδειξη μεγάλης οθόνης, μπορεί να δείξει: τάση παραγωγής, ρεύμα παραγωγής, συχνότητα, περιβαλλοντική θερμοκρασία, θερμοκρασία αέρα εξόδου, μεταβλητό κυματοειδές τάσης παραγωγής παροχής ηλεκτρικού ρεύματος συχνότητας, ημερομηνία και χρόνος, χρόνος αντίστροφης μέτρησης, πληροφορίες ελαττωμάτων, κ.λπ.
2) Έχει τη λειτουργία του καθορισμού των παραμέτρων δοκιμής όπως η τάση και ο χρόνος δοκιμής

5, άλλα χαρακτηριστικά γνωρίσματα του προϊόντος:
1) Ο λάδι-γεμισμένος εξοπλισμός στη συσκευή δεν διαρρέει το πετρέλαιο.
2) Όλα τα κοχύλια μετάλλων στη συσκευή είναι αντισκωρική και αντιδιαβρωτική επεξεργασία, και το επίστρωμα είναι ομοιόμορφο και όμορφο. Τα κύρια συστατικά έχουν τις πινακίδες ανοξείδωτου και τα τελικά σημάδια.
3) Η συσκευή μπορεί να αποθηκευτεί, να συγκεντρωθεί και να αποσυντεθεί στο εσωτερικό και υπαίθρια η λειτουργία προστασίας είναι πλήρης. Ο κατασκευαστής εγγυάται ότι ο εξοπλισμός ελέγχου, οι μετασχηματιστές, οι αντιδραστήρες, κ.λπ. της συσκευής είναι 1,1 φορές στην εκτιμημένη τάση, και εάν οι υψηλής τάσεως δευτερεύουσες αναφλέξεις πυρκαγιάς δειγμάτων στο έδαφος κατά τη διάρκεια της δοκιμής, αυτό να προκαλέσει τον προσωπικό τραυματισμό και τον εξοπλισμό δοκιμής δεν θα προκαλέσει την επιβλαβή μηχανική και θερμική πίεση. Η ηλεκτρική απόδοση είναι χαλασμένη ή χαλασμένη.
4) Κάθε μέρος του εξοπλισμού έχει μια πινακίδα που προσαρμόζεται στα εθνικά πρότυπα, οι λέξεις και τα σύμβολα είναι σαφείς και ανθεκτικές, και η πινακίδα είναι σαφώς ορατή όταν είναι ο εξοπλισμός σε κανονική λειτουργία.
