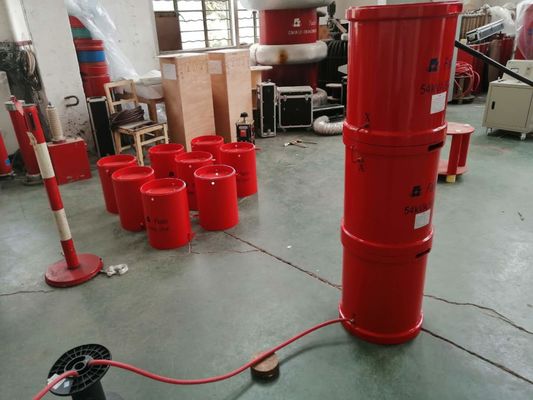

Ηχηρό σύστημα δοκιμής σειράς τύπων 280kVA διαμόρφωσης συχνότητας

Συσκευή δοκιμής αντήχησης σειράς τύπων διαμόρφωσης συχνότητας

1.Applicable πεδίο της συσκευής
1. Συναντήστε το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης του καλωδίου 10kV/300mm2, η ικανότητα ανά μήκος μονάδων είναι 0.3755μF/km, το μήκος καλωδίων είναι 2000m, η ικανότητα του δοκιμασμένου καλωδίου είναι 0.75μF, η τάση δοκιμής είναι 22kV, και ο χρόνος δοκιμής είναι 5min
2. Συναντήστε το εναλλασσόμενο ρεύμα καλωδίων 35kV/240mm2 αντιστέκεται τη δοκιμή τάσης, η ικανότητα ανά μήκος μονάδων είναι 0.175μF/km, το μήκος καλωδίων είναι 1000m, η ικανότητα του δοκιμασμένου καλωδίου είναι 0.175μF, η τάση δοκιμής είναι 52kV, και ο χρόνος δοκιμής είναι 180min
3. Συναντήστε το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης του καλωδίου 110kV/630mm2, η ικανότητα ανά μήκος μονάδων είναι 0.1880μF/km, το μήκος καλωδίων είναι 100m, η ικανότητα του δοκιμασμένου καλωδίου είναι 0.188μF, η τάση δοκιμής είναι 128kV, και ο χρόνος δοκιμής είναι 60min

2. Η συσκευή ακολουθεί τα πρότυπα
GB10229-88 «αντιδραστήρας»
GB50150-2016 «κανονισμοί δοκιμής παράδοσης εξοπλισμού δύναμης»
DL/T 596-1996 «προληπτικοί κανονισμοί δοκιμής για τον εξοπλισμό δύναμης»
GB1094.1-GB1094.6-96 «βαθμός προστασίας περιφράξεων»
GB2900 «ηλεκτρική ορολογία»
GB/T16927.1~2-1997 «τεχνολογία δοκιμής υψηλής τάσης»
ΜΒ 191-2000 «γραφικά σημάδια συσκευασίας, αποθήκευσης και μεταφορών»
JB/T 9641-1999 «μετασχηματιστής δοκιμής»
IEC 358(1990) «πυκνωτής ένωσης και διαιρέτης τάσης ικανότητας»
Q/WFK005-2005 επιχειρηματικά πρότυπα επιχείρησης Fanke «μετασχηματιστών δοκιμής»
Q/WFK008-2004 επιχειρηματικά πρότυπα επιχείρησης Fanke «αντιδραστήρων δοκιμής»

3. Περιβαλλοντικές συνθήκες της συσκευής
1. Περιβαλλοντική θερμοκρασία: -5℃-+45℃
2. Σχετική υγρασία: ≤90 ﹪, καμία συμπύκνωση
3. Ύψος: ≤1000m.

4.Fourth, οι κύριες τεχνικές απαιτήσεις απόδοσης της συσκευής
1. Εκτιμημένη ικανότητα: 280kVA
2. Εκτιμημένη τάση: 35kV 140kV
3. Εκτιμημένο ρεύμα: 2A
4. Παροχή ηλεκτρικού ρεύματος: 380V±10%
5. Εκτιμημένη ικανότητα της μεταβλητής παροχής ηλεκτρικού ρεύματος συχνότητας: 20kW
6. Συχνότητα εργασίας: 45-300Hz
7. Λεπτομέρεια ρύθμισης συχνότητας: 0.01Hz αστάθεια συχνότητας: ≤0.01%
8. Χρόνος απασχόλησης: 180min η συνεχής λειτουργία επιτρέπεται κάτω από την εκτιμημένη δύναμη
9. Άνοδος θερμοκρασίας: μετά από την εκτιμημένη συνεχή λειτουργία για 180 λεπτά, η άνοδος θερμοκρασίας κάθε μέρους της συσκευής είναι ≤65K
10. Κυματοειδές παραγωγής: κύμα ημιτόνου, ποσοστό 11 διαστρεβλώσεων <1>     κυματοειδούς. Ποιοτικός παράγοντας: η ίδια η συσκευή Q>30 (όταν f=40Hz)
12. Προστασία: με overcurrent, overvoltage και ανάφλεξης πυρκαγιάς προστασία (δείτε το τμήμα παροχής ηλεκτρικού ρεύματος μετατροπής συχνότητας των λεπτομερειών)
13. Ακρίβεια μέτρησης: 1.5 αποτελεσματική αξία.
