12kVA η συχνότητα ισχύος αντιστέκεται τον εξοπλισμό δοκιμής τάσης

Η συχνότητα ισχύος αντιστέκεται τον εξοπλισμό δοκιμής τάσης

1. Κύρια χαρακτηριστικά γνωρίσματα
Οι σειρές CQSB υψηλής τάσεως μετασχηματιστών δοκιμής έχουν τα χαρακτηριστικά του μικρού μεγέθους, της ελαφριάς, και ισχυρής μεταβλητότητας. Εκτός από τον εξοπλισμό που χρησιμοποιείται ευρέως στις διάφορες μεγάλες και μικρές υψηλής τάσεως αίθουσες δοκιμής (σταθμοί), είναι καταλληλότεροι για τις διάφορες υψηλής τάσεως ηλεκτρικές δοκιμές μόνωσης στην περιοχή. Η κονσόλα δοκιμής αποτελεί από κοινού μια συχνότητα ισχύος αντιστέκεται την πλήρη συσκευή δοκιμής τάσης.

2. Πεδίο της εφαρμογής
Εκτελέστε το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης για το λειτουργούντα εξοπλισμό ηλεκτρικών συστημάτων, δοκιμή απόδοσης μόνωσης για τα εργαλεία μόνωσης, και καλύπτει τις απαιτήσεις της συχνότητας ισχύος 60kV αντιστέκεται τη δοκιμή τάσης. Αυτό το σύνολο εξοπλισμού χρησιμοποιείται κυρίως γιατί ο μηχανισμός διανομής 10kV αντιστέκεται τη δοκιμή τάσης, την τάση απαλλαγής χάσματος απαλλαγής, και τη δοκιμή τάσης αναφοράς εναλλασσόμενου ρεύματος καλυπτρών αστραπής και την αγροτική δοκιμή μετασχηματιστών δικτύων διανομής, κ.λπ.


3. Όροι χρησιμοποίησης
1) Ύψος: ≤1000m
2) Περιβαλλοντική θερμοκρασία: -20℃~+50℃
3) Σχετική υγρασία αέρα: ≤80%, καμία συμπύκνωση
4) Αντίσταση σεισμού: ≤8
5) Άλεσε την οριζόντια επιτάχυνση 3.0m/s2, επίγεια κάθετη επιτάχυνση 1.5m/s2
6) Το κυματοειδές της τάσης παροχής ηλεκτρικού ρεύματος είναι ένα πραγματικό κύμα ημιτόνου, και το ποσοστό διαστρεβλώσεων κυματοειδούς είναι λιγότερο από 3%
7) Οργάνωση ένα αξιόπιστο στηρίζοντας σημείο, που στηρίζει την αντίσταση <0>     8) Θέση εγκατάστασης: εσωτερικός και υπαίθριος

4. ακολουθήστε τα τεχνικά πρότυπα
Πρότυπα δοκιμής παράδοσης ηλεκτρικού εξοπλισμού εφαρμοσμένης μηχανικής εγκαταστάσεων ηλεκτρικού εξοπλισμού ΜΒ 50150-2016
Q/CSG1205019-2018 κανονισμοί αποδοχής παράδοσης εξοπλισμού δύναμης
Μέρος των κανόνων εργασίας ασφάλειας ηλεκτρικής δύναμης ΜΒ 26861-2011 για το εργαστήριο υψηλής τάσης
Κανόνες εργασίας ασφάλειας DL 5009.3-2013 για το μέρος 3 κατασκευής ηλεκτρικής δύναμης: Υποσταθμός
JB/T9641 μετασχηματιστής δοκιμής
GB10229 αντιδραστήρας
GB1094.1~GB1094.5 μετασχηματιστής δύναμης
GB/T.311.1 μόνωση και συντονισμός του υψηλής τάσεως εξοπλισμού μετάδοσης δύναμης και μετασχηματισμού
GB/T16927.1 μέρος πρώτο τεχνολογίας δοκιμής υψηλής τάσης γενικές απαιτήσεις δοκιμής
GB/T16927.2 μέρος 2 τεχνολογίας δοκιμής υψηλής τάσης σύστημα μέτρησης
GB7328 μέτρηση υγιών επιπέδων των μετασχηματιστών και των αντιδραστήρων
GB/T509 οδηγός δοκιμής μετασχηματιστών δύναμης
GB4208 επίπεδο προστασίας περιφράξεων
GB/T191 γραφικό σημάδι συσκευασίας, αποθήκευσης και μεταφορών
DL/T 848,2 γενικοί τεχνικοί όροι για το μέρος 2 εξοπλισμού δοκιμής υψηλής τάσης: Εξοπλισμός δοκιμής υψηλής τάσης συχνότητας ισχύος
GB5273 τερματικά για τους μετασχηματιστές, τις υψηλής τάσεως ηλεκτρικούς συσκευές και τους δακτυλίους
GB/T11920 γενικοί τεχνικοί όροι για τις συγκεντρωμένες συσκευές ελέγχου για τα ηλεκτρικά μέρη των σταθμών παραγωγής ηλεκτρικού ρεύματος
Iec60-1 τεχνολογία δοκιμής υψηλής τάσης
DL/T 846,1 γενικές τεχνικές απαιτήσεις για το μέρος 1 εξοπλισμού δοκιμής υψηλής τάσης: Σύστημα μέτρησης διαιρετών υψηλής τάσης

5. Η σύνθεση του πλήρους συνόλου εξοπλισμού

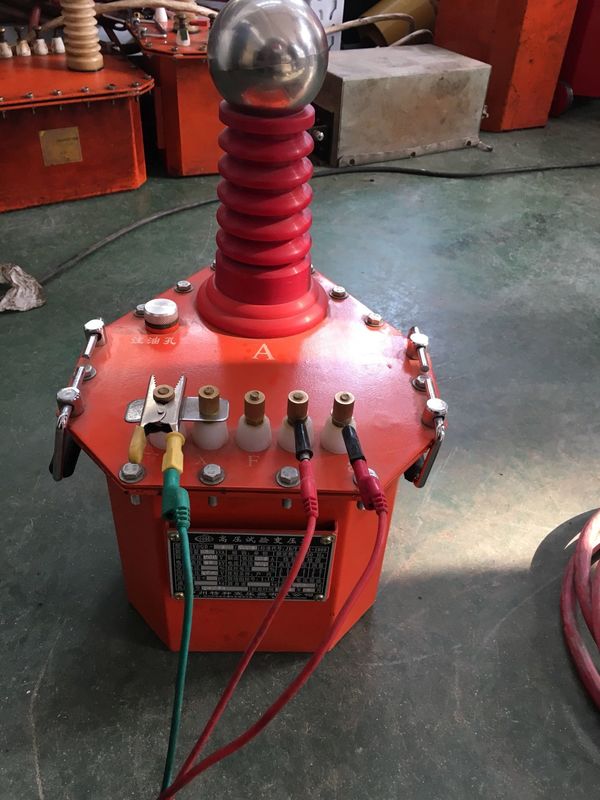

1) Διογκώσιμος μετασχηματιστής CQSB δοκιμής εναλλασσόμενου ρεύματος (J) - 12kVA/60kV/0.2kV 1 σύνολο
2) 1 κονσόλα (συμπεριλαμβανομένου του ρυθμιστή τάσης) TC-12kVA/0.22kV
3) Τρέχων αντιστάτης περιορισμού προστασίας BHR- 0.2A/0.6kΩ 1 PC

6. Γενικές τεχνικές παράμετροι
1) Εκτιμημένη ικανότητα: 12kVA
2) Λειτουργώντας παροχή ηλεκτρικού ρεύματος: 220V
3) Συχνότητα εργασίας: 50Hz
4) Εκτιμημένη τάση παραγωγής: 60kV (εναλλασσόμενο ρεύμα)
5) Εκτιμημένο ρεύμα παραγωγής: 0.2A
6) Επίπεδο μόνωσης: κρατήστε για 10 λεπτά κάτω από no-load 1,1 χρόνους την εκτιμημένη τάση, όλα τα μέρη είναι κανονικά
7) Κυματοειδές: Κύμα ημιτόνου
8) Διαστρέβλωση κυματοειδούς: <3>     9) Τρέχοντας χρόνος: 5min συνεχής εργασία κάτω από την εκτιμημένη ικανότητα
10) Άνοδος θερμοκρασίας: η άνοδος θερμοκρασίας κάθε συστατικού υπό τους εκτιμημένους όρους λειτουργίας είναι ≤65K
11) Σταθερότητα υψηλής τάσης, μικρές τυχαίες διακυμάνσεις, ≤1% όταν αλλάζει η τάση παροχής ηλεκτρικού ρεύματος ±10%
12) Ο μετασχηματιστής δοκιμής και η κονσόλα είναι χωρισμένες δομές
13) Ζωή υπηρεσιών εξοπλισμού: περισσότερο από 10 έτη
