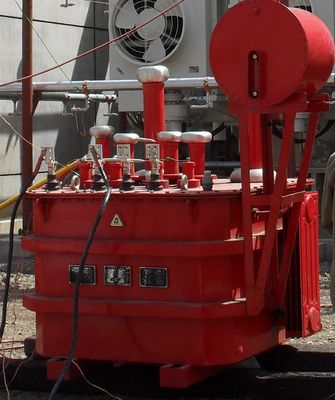

2100kVA σύστημα δοκιμής αντήχησης σειράς τύπων αυτεπαγωγής ρύθμισης

Συσκευή δοκιμής αντήχησης σειράς τύπων αυτεπαγωγής ρύθμισης

1. Θέμα
Για το σταθμό 300MW υδρενέργειας Suwa, η ακραία εκτιμημένη τάση είναι 18kV, η γήινη ικανότητα δεν υπερβαίνει 2.58μF, το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης, η τάση δοκιμής είναι 50kV, και αντισταθείτε το χρόνο τάσης είναι 5min.

2. Ικανότητα συστημάτων
Για το σταθμό 300MW υδρενέργειας Suwa, η ακραία εκτιμημένη τάση είναι 18kV, η γήινη ικανότητα δεν υπερβαίνει 2.58μF, το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης, η τάση δοκιμής είναι 50kV, και αντισταθείτε το χρόνο τάσης είναι 5min. κατόπιν:
Κατά τη διάρκεια της δοκιμής, το υψηλής τάσεως δευτερεύον ρεύμα είναι I=2πfCU=2π×50×2.58×10-6×50×103=40.53A το εκτιμημένο ρεύμα του συστήματος τίθεται σε 42A, και η εκτιμημένη τάση τίθεται σε 50kV, αφήνοντας ένα ορισμένο περιθώριο.
Το γενικό σχέδιο προδιαγραφών είναι 2100kVA/50kV, του οποίου ο διευθετήσιμος αντιδραστήρας είναι 800kVA/50kV (16A) ένας σταθερός αντιδραστήρας, με δύο παραμέτρους 650kVA/50kV/13H μπορεί να συναντήσει αντιστέκεται τις απαιτήσεις τάσης του προϊόντος δοκιμής 0~2.58μF.
Εν περιλήψει: 2100kVA/50kV μπορεί να συναντήσει αντιστέκεται τις απαιτήσεις τάσης του προϊόντος δοκιμής 2.54μF

3. Οι κύριες τεχνικές παράμετροι και οι λειτουργίες του συστήματος
1. Εκτιμημένη ικανότητα: 2100kVA
2. Εκτιμημένη τάση: 50kV
3. Εκτιμημένο ρεύμα: 42A
4. Συχνότητα εργασίας: συχνότητα 50Hz ισχύος
5. Το ποσοστό διαστρεβλώσεων κυματοειδούς τάσης παραγωγής: ≤1%
6. Συνεχής χρόνος απασχόλησης: 5min κάτω από το εκτιμημένο φορτίο, 1,1 φορές overvoltage για 1 λεπτό
7. Η άνοδος θερμοκρασίας μετά από τη συνεχή λειτουργία για 5 λεπτά κάτω από το εκτιμημένο φορτίο είναι ≤65K
8. Ο ποιοτικός παράγοντας η ίδια της συσκευής: Q≥30
9. Ακρίβεια υψηλής μέτρησης: αποτελεσματική αξία 1,5
10. Δύναμη εισαγωγής: τριφασική τάση 380V, συχνότητα 50Hz
11. Το προϊόν δοκιμής έχει overcurrent, overvoltage και δοκιμής τις λειτουργίες προστασίας ανάφλεξης πυρκαγιάς προϊόντων
12. Περιβαλλοντική θερμοκρασία: -250C-450C, σχετική υγρασία: ≤90%RH, μετρητές ύψους ≤3200.

4. Εισαγωγή στην αρχή της αντήχησης σειράς
Το σύστημα δοκιμής αντήχησης σειράς είναι μια συσκευή που χρησιμοποιείται για να εκτελέσει το εναλλασσόμενο ρεύμα αντιστέκεται τις δοκιμές τάσης στα διάφορα χωρητικά προϊόντα δοκιμής. Χαρακτηρίζεται από πολύ να μειώσει την ικανότητα της δύναμης εισαγωγής που απαιτείται για τη δοκιμή, που μειώνει τον όγκο και το βάρος του εξοπλισμού δοκιμής, που καθιστούν τη δοκιμή τομέων εύκολη να εφαρμόσει και μειώνοντας πολύ την εργασία και τις υλικές δαπάνες του εξοπλισμού δοκιμής και της εισαγωγής που απαιτούνται για τη δοκιμή.
Το Fanke έχει συμμετεχθεί στην ανάπτυξη και την παραγωγή του υψηλής τάσεως εξοπλισμού δοκιμής για περισσότερο από 20 έτη, και το ηχηρό σύστημα είναι το προϊόν ναυαρχίδων Fanke. Αυτή τη στιγμή, οι εκατοντάδες των ηχηρών συστημάτων που παράγονται από Fanke έχουν χρησιμοποιηθεί επιτυχώς στους διάφορους τομείς των ηλεκτρικών συστημάτων στο εσωτερικό και στο εξωτερικό.
Το σύστημα αντήχησης σειράς διαιρείται σε συντονισμένη αντήχηση αυτεπαγωγής και αντήχηση διαμόρφωσης συχνότητας. Οι δύο αντηχήσεις επιτυγχάνουν την αντήχηση στους διαφορετικούς τρόπους. Ο συντονισμένος τύπος αυτεπαγωγής κάνει το κύκλωμα δοκιμής να αντηχήσει με τη ρύθμιση της αυτεπαγωγής, ενώ ο τύπος διαμόρφωσης συχνότητας κάνει το κύκλωμα δοκιμής να αντηχήσει με τη ρύθμιση της συχνότητας δοκιμής. Αλλά το αποτέλεσμα είναι το ίδιο, δηλ., η large-capacity παραγωγή που απαιτείται από το προϊόν δοκιμής μπορεί να επιτευχθεί με την εισαγωγή μιας small-capacity παροχής ηλεκτρικού ρεύματος. Το διάγραμμα αρχής της αντήχησης παρουσιάζεται στον αριθμό
