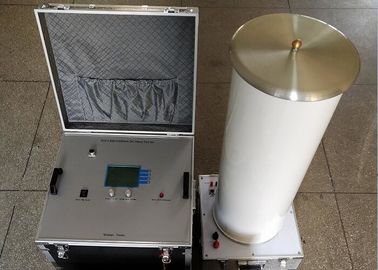

Εξοπλισμός δοκιμής DC hipot για δοκιμαστικό ρεύμα διαρροής γεννήτριας τύπου νερού
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Χρήση: | ΣΥΝΕΧΗΣ hipot δοκιμή για τη μεγάλη γεννήτρια δύναμης με water-cooled | Appliaction: | Μηχανή δοκιμής γεννητριών |
|---|---|---|---|
| Max. Τάση: | 80KV | Μέγιστο ρεύμα παραγωγής: | 200mA |
| Max. Δύναμη παραγωγής: | 16KW | το στοιχείο: | Κονσόλα ελέγχου, ΣΥΝΕΧΗΣ HV ενισχυτής, καλώδια σύνδεσης δοκιμής |
| Τροφοδοσία: | Εναλλασσόμενο ρεύμα 380V±10% τριφασικά τέσσερα καλώδια 50/60Hz | Ακρίβεια δοκιμής: | 1.5% (σύνολο - κλίμακα) ±1 LSB |
| Παράγοντας κυματισμών: | ≤3% | Βάρος: | Κονσόλα ελέγχου: 40kgs, ΣΥΝΕΧΗΣ HV ενισχυτής: 40kgs |
| Υψηλό φως: | υψηλής τάσης μόνωσης tester,μηχανή δοκιμής υψηλής τάσης |
||
Γεννήτρια υψηλής τάσης μεγάλης χωρητικότητας DC, δοκιμαστής hipot DC για γεννήτρια τύπου νερού, διαρροή ρεύματος διαρροής
I. Εφαρμογή:
Η σειρά υψηλής τάσης FKSZG γεννήτρια DC υψηλής τάσης (DC hipot tester), ονομαζόμενη επίσης ως "νερό-ψυχόμενη δοκιμή ρεύματος διαρροής γεννήτρια", έχει σχεδιαστεί για το νερό-κρύο ρεύμα διαρροής γεννήτρια και DC δοκιμή τάση usage.Due σε μεγάλο νερό-ψύχεται ρεύμα αγωγιμότητας περιέλιξης γεννήτριας είναι πολύ μεγάλο, στην τάση δοκιμής έως 20-150mA ή έτσι. Εάν δεν υπάρχει αρκετή ισχύς εξόδου της γεννήτριας υψηλής τάσης συνεχούς ρεύματος, δεν μπορεί να ενισχυθεί. Το τρέχον ρεύμα εξόδου του DC ελεγκτή υψηλής τάσης είναι γενικά εντός 10mA, το ρεύμα εξόδου της γεννήτριας υψηλής τάσης 200mA είναι κενό.
Η ιδεολογία σχεδιασμού και κατασκευής καθοδηγείται από τα ακόλουθα:
1, Λόγω της μεγάλης νερού-δροσισμένο ρεύμα ρεύματος αγωγιμότητας γεννήτρια είναι πολύ μεγάλη, στην τάση δοκιμής σε 20-150mA ή έτσι. Εάν δεν υπάρχει επαρκής ισχύς εξόδου της γεννήτριας υψηλής τάσης DC, δεν μπορεί να ενισχυθεί.
2, Το τρέχον εγχώριο ρεύμα DC τάσης υψηλής τάσης είναι γενικά εντός 10mA, το ρεύμα εξόδου της γεννήτριας υψηλής τάσης 200mA είναι κενό.
3, Η δοκιμή συνεχούς ρεύματος για τον γενικό ηλεκτρολογικό εξοπλισμό υψηλής τάσης, μπορεί να βρεθεί στη μόνωση των ελαττωμάτων διείσδυσης, και για τον κινητήρα, μπορεί να βρει μοναδικά τοπικά ελαττώματα μόνωσης (μονωτική άκρη πηνίου στάτη)
4, Για να είναι δυνατή η ακριβής μέτρηση του ρεύματος διαρροής της γεννήτριας με υδρόψυξη, η σειρά γεννήτριας υψηλής τάσης FKSZG ειδικά σχεδιασμένη για μια ποικιλία δοκιμών κυκλώματος αντιστάθμισης παρεμβολής ρεύματος μπορεί να αποκλείσει εντελώς το αδέσποτο ρεύμα και την πόλωση του σωλήνα ύδατος πιθανή παρεμβολή Επιρροή, μέτρησε πραγματικά το ρεύμα του δείγματος δοκιμής.
5.FKSZG γεννήτρια υψηλής τάσης DC με κύκλωμα διπλής τάσης ενδιάμεσης συχνότητας. Η πρώτη εφαρμογή της τελευταίας τεχνολογίας διαμόρφωσης πλάτους παλμών PWM και συσκευών IGBT υψηλής ισχύος. Και σύμφωνα με τη θεωρία της ηλεκτρομαγνητικής συμβατότητας, η χρήση ειδικών θωράκισης, απομόνωσης και γείωσης και άλλα μέτρα. Έτσι ώστε η γεννήτρια υψηλής τάσης συνεχούς ρεύματος να επιτύχει υψηλή ποιότητα, φορητή και να αντέξει την ονομαστική εκφόρτιση τάσης χωρίς ζημιά.
6.Με βάση την τάση εξόδου της δοκιμασμένης γεννήτριας δεν υπερβαίνει τα 20KV (Un), η επιτόπια δοκιμαστική τάση hipot DC είναι 3Un = 60KV, το νερό ψύχεται τύπου ρεύματος διαρροής γεννήτρια γενικά είναι μικρότερη από 200mA. Έτσι το μοντέλο δοκιμής FKSZG - 80KV / 200mA είναι για να παραμείνει κάποιο περιθώριο ..
ΙΙ. Τεχνικά χαρακτηριστικά
Tester FKSZG-σειρά έχει σχεδιαστεί για το νερό-ψυχόμενο ρεύμα διαρροής γεννήτρια και DC αντέχει δοκιμή τάσης, βασίζεται στην "μέθοδος χαμηλής τάσης θωράκιση" ανέπτυξε την αρχή της χρήσης της ενδιάμεσης συχνότητας κυκλώματος τάσης, χρησιμοποιώντας την τελευταία PWM παλμό διαμόρφωση εύρους τεχνολογία και συσκευές IGBT υψηλής ισχύος. Και σύμφωνα με τη θεωρία της ηλεκτρομαγνητικής συμβατότητας, η χρήση ειδικών θωράκισης, απομόνωσης και γείωσης και άλλα μέτρα. Τα κύρια χαρακτηριστικά του είναι τα εξής:
1) Το σύνολο των συσκευών μόνο από το κιβώτιο τροφοδοσίας και τον κύλινδρο διπλής τάσης, η καλωδίωση είναι πολύ απλή.
2) Χρησιμοποιήστε ηλεκτρονικό κύκλωμα για τον έλεγχο και τη ρύθμιση της τάσης, εύκολο στη λειτουργία, άνετο? τάση, ρεύμα κ.λπ. διαβάζονται απευθείας στην οθόνη LCD και δεν γίνεται μετατροπή.
3) Έχει λειτουργίες χρονισμού και αυτόματης αναγνώρισης, σχεδιασμένες σύμφωνα με τις απαιτήσεις των διαδικασιών δοκιμών και σχετικού πρότυπου δοκιμής της γεννήτριας
4) Τέλεια προστασία από υπέρταση και υπέρταση.
III. Ανατρέξτε στο πρότυπο
- IEC 60-1 Τεχνολογία δοκιμών υψηλής τάσης Μέρος Ι
- GB / T 16927.1 Τεχνολογία δοκιμών υψηλής τάσης Μέρος Ι
- IEC 60-1: Τεχνολογία δοκιμών υψηλής τάσης Μέρος II
- GB / T 16927.1 Τεχνολογία δοκιμών υψηλής τάσης Μέρος II
IV. Τεχνικές παράμετροι
Τεχνική παράμετρος | Μοντέλο: FKSZG- 80KV / 200mA |
| Παροχή ηλεκτρικού ρεύματος | AC 380V ± 10% τριφασικό σύρμα τεσσάρων φάσεων · 50Hz |
| Τάση εξόδου (kV) | 0-80 |
| Ρεύμα εξόδου (mA) | 0-200 |
| Μέγιστη ισχύς εξόδου (W) | 16000 |
| Πίνακας ελέγχου Βάρος (kg) / Διάσταση | 30kgs, 430mm * 430mm * 880mm |
Βάρος του διπλού κύλινδρος τάσης (kg) / διάσταση | 40kgs, 460mm * 420mm * 465mm |
| Σφάλμα μέτρησης τάσης | 1,0% (πλήρης κλίμακα) ± 1 LSB |
| Σφάλμα μέτρησης ρεύματος | 1,5% (πλήρης κλίμακα) ± 1 LSB |
| Παράγοντας ριπής | ≤3% |
| Λειτουργία | λειτουργεί ασυνεχώς: διατηρώντας φορτίο ρυθμού 10 λεπτά, λειτουργεί υπό τάση πολλαπλού ρυθμού 1,1: 10 λεπτά. |
| Θερμοκρασία περιβάλλοντος | -15 ℃ -50 ℃ |
| Σχετική υγρασία | ≤85% όταν η θερμοκρασία είναι 25 ℃ (χωρίς παρέκκλιση) |
| Υψόμετρο πάνω από την επιφάνεια της θάλασσας | κάτω από 2000μ |
V. Προαιρετικό μοντέλο
Μοντέλο: FKSZG-60KV / 200mA: δοκιμή για την τάση εξόδου της δοκιμασμένης γεννήτριας ≤ 15KV (Un)
Μοντέλο: FKSZG- 80KV / 200mA: δοκιμή για την τάση εξόδου της δοκιμασμένης γεννήτριας ≤ 22KV (Un)
Μοντέλο: FKSZG- 90KV / 300mA: δοκιμή για την τάση εξόδου της δοκιμασμένης γεννήτριας ≤ 25KV (Un)
Μοντέλο: FKSZG-120KV / 300mA: δοκιμή για την τάση εξόδου της δοκιμασμένης γεννήτριας ≤ 35KV (Un)

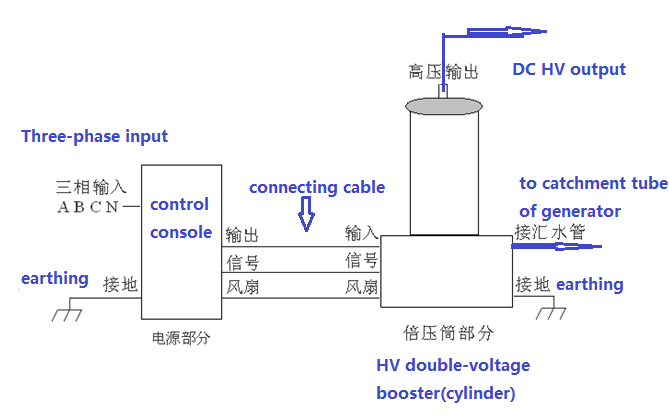

VI. Δοκιμή Σύνδεσης Εικόνα

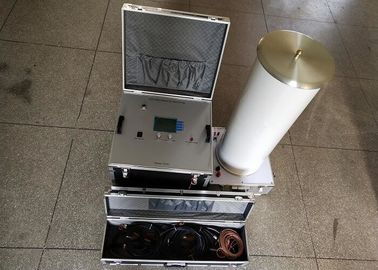

VII. Λίστα προμηθειών
| SN | Όνομα υλικού | Μονάδα | Ποσότητα | Μοντέλο | Παρατηρήσεις |
| 1 | Κονσόλα ελέγχου (κεντρικό μηχάνημα δοκιμής hipot DC) | Κομμάτι | 1 | FKSZG-80KV / 200mA | |
| 2 | Κύλινδρος διπλής τάσης υψηλής τάσης | Κομμάτι | 1 | ||
| 3 | Όλα τα καλώδια σύνδεσης και τα καλώδια | σειρά | 1 | ||
| 4 | Ράγα εκκένωσης | κομμάτι | 1 | 80KV | |
| 5 | σφιγκτήρες | κομμάτια | 2 | κόκκινο και μαύρο |
