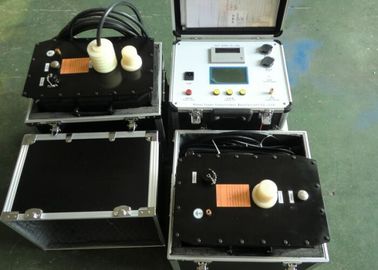

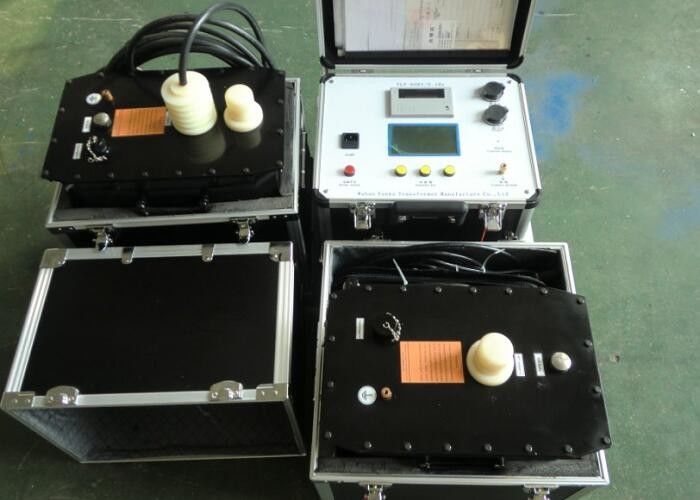

Εξοπλισμός Δοκιμής Γεννήτριας Πολύ Χαμηλής Συχνότητας Εξοπλισμός Ελέγχου Vlf Έξοδος Ημιτονοειδούς Κύματος

Σετ δοκιμής ανθεκτικής τάσης πολύ χαμηλής συχνότητας για γεννήτρια, διάγνωση ελαττωμάτων μόνωσης ακραξονίων στάτη

I. Περιγραφή προϊόντος και Γιατί να επιλέξετε τη συσκευή δοκιμής:

Στην πραγματικότητα, η δοκιμή αντοχής σε τάση με πολύ χαμηλή συχνότητα είναι ένα υποκατάστατο της δοκιμής αντοχής τάσης με συχνότητα ισχύος. Όπως όλοι γνωρίζουμε, χρειάζεται ένα μετασχηματιστή δοκιμής μεγάλης χωρητικότητας ή μετασχηματιστής συντονισμού για να αντέξει τη δοκιμή τάσης για μεγάλες γεννήτριες λόγω της μεγάλης χωρητικότητας στο μονωτικό στρώμα τους. Αυτός ο τεράστιος εξοπλισμός δεν είναι μόνο βαρύς και δαπανηρός αλλά και άβολος. Προκειμένου να επιλυθεί το πρόβλημα, ο τομέας ισχύος μειώνει τη συχνότητα δοκιμής για να μειώσει την ικανότητα δοκιμής. Από πολλά χρόνια θεωρίας και πρακτικής στο εσωτερικό και στο εξωτερικό δείχνουν ότι σε σύγκριση με τη συχνότητα ισχύος, η πολύ χαμηλή συχνότητα με 0.1Hz έχει περισσότερα πλεονεκτήματα όπως το μικρό μέγεθος, το μικρό βάρος, η χωρητικότητα 1/500, που λειτουργούν με την ίδια ισοδυναμία. Αυτός είναι ο λόγος για τον οποίο οι ανεπτυγμένες χώρες υιοθετούν αυτή την προσέγγιση γενικά. Η Εθνική Επιτροπή Ανάπτυξης και Μεταρρύθμισης έχει εκπονήσει σχετικά βιομηχανικά πρότυπα. Η Κίνα προωθεί αυτή την προσέγγιση και το μέσο αυτό αναπτύσσεται με βάση τις ανάγκες. Μπορεί να χρησιμοποιηθεί ευρέως σε δοκιμή αντοχής σε τάση εναλλασσόμενου ρεύματος για καλώδια και σε περιστροφικό κινητήρα μεγάλης κλίμακας υψηλής πίεσης. Η συσκευή δοκιμής πολύ χαμηλής συχνότητας μπορεί να βρει αποτελεσματικά το ελάττωμα μόνωσης στο τέλος του στάτορα από την παραδοσιακή μέθοδο δοκιμής συχνότητας ισχύος.

ΙΙ. Τεχνικά χαρακτηριστικά

Εκτελεί αυτόματη κλιμάκωση, βήμα προς τα κάτω, μέτρηση και προστασία, χρησιμοποιώντας τον έλεγχο του υπολογιστή, συνδυάζοντας τη σύγχρονη ψηφιακή μετατροπή προηγμένης τεχνολογίας. Δεν διαθέτει μόνο μικρό μέγεθος, ελαφρύ βάρος, οθόνη μεγάλης οθόνης υγρών κρυστάλλων με καθαρή και διαισθητική αλλά επίσης εμφανίζει κυματομορφή εξόδου και εκτυπώνει αναφορές δοκιμών. Σχεδιάστηκε σε πλήρη συμμόρφωση με τα πρότυπα του κλάδου, εύκολο στη χρήση. Τόσο στο εσωτερικό όσο και στο εξωτερικό, υπάρχουν πολλά μειονεκτήματα στον τρέχοντα εξοπλισμό, όπως λανθασμένη ημιτονοειδής κυματομορφή, μεγάλο σφάλμα μέτρησης, απαλλαγή από σπινθήρες, υψηλή κατανάλωση ενέργειας κ.ο.κ. Αυτό το εργαλείο μπορεί να υπερνικήσει αυτά τα μειονεκτήματα. Εκτός αυτού, έχει τα ακόλουθα χαρακτηριστικά:

• Τα δεδομένα είναι ακριβή επειδή τα δεδομένα ρεύματος, τάσης, κυματομορφής λαμβάνονται δειγματοληπτικά απευθείας από την πλευρά υψηλής τάσης.
• Έχει λειτουργία προστασίας από υπέρταση. Αν η τάση εξόδου υπερβεί την καθορισμένη οριακή τιμή, το όργανο θα κλείσει με χρόνο δράσης μικρότερο από 20ms.
• Έχει πάνω από την τρέχουσα λειτουργία προστασίας. Θα τερματιστεί η λειτουργία εάν το ρεύμα υπερβεί την καθορισμένη τιμή σε πλευρά υψηλής τάσης με χρόνο δράσης μικρότερο από 20ms. Και αυτό θα τερματιστεί εάν το ρεύμα υπερβεί το ονομαστικό ρεύμα σε πλευρά χαμηλής τάσης με χρόνο δράσης μικρότερο από 20ms.
• Μια ενσωματωμένη αντίσταση προστασίας και έτσι δεν χρειάζεται άλλη εξωτερική αντίσταση.
• Λαμβάνει κύκλωμα ελέγχου αρνητικής ανάδρασης κλειστού βρόχου υψηλής και χαμηλής τάσης, και έτσι η τάση δεν θα ανεβαίνει λόγω μιας εγγενούς χωρητικότητας.

IV. Χωρητικότητα εδάφους μονοφασικής για διαφορετικές γεννήτριες

Σημείωση: Utest = √2 × 1,2 × 1,5 × Un Un = ονομαστική τάση της γεννήτριας

Έλεγχος ρεύματος υψηλής τάσης στον δοκιμαζόμενο στάτορα = 2πfCUtest

V. Καθολικές τεχνικές παράμετροι

• Τάσεις τάσης εξόδου: Δείτε τις λεπτομέρειες του Πίνακα 1
• Συχνότητα εξόδου: 0.1Hz, 0.05Hz, 0.02Hz
• Ακρίβεια μέτρησης: 3%
• Θετικά και αρνητικά σφάλματα κορυφής τάσης: ≤ 3%
• Διαμόρφωση κύματος τάσης τάσης: ≤ 5%
• Κατάσταση χρήσης: εσωτερική και εξωτερική. θερμοκρασία: -10 ℃ ∽ + 40 ℃; Υγρασία: ≤ 85% RH
• Ισχύς: AC50Hz, 220V ± 5%

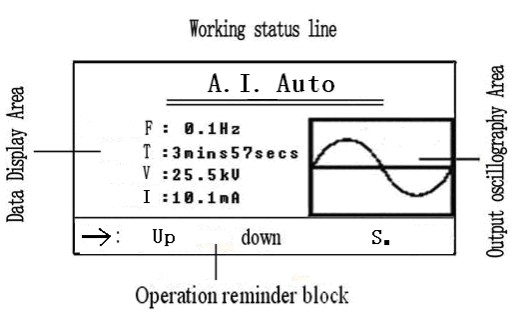

VI. Σχηματική και περιγραφή της οθόνης

                              PS F = συχνότητα, T = χρόνος, V = τάση, I = ρεύμα

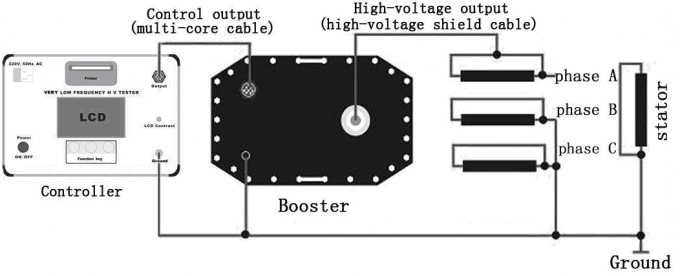

VII. Δοκιμή Σύνδεσης Εικόνα

VIII. Λίστα προμηθειών

• Ένας κεντρικός υπολογιστής ελέγχου
• Ένας ενισχυτής HV (60KV και κάτω μοντέλο)
• Δύο ενισχυτές HV (μοντέλο 80KV και άνω)
• Ένα ειδικό καλώδιο σύνδεσης υψηλής τάσης
• Ένα ειδικό καλώδιο σύνδεσης χαμηλής τάσης
• Ένα καλώδιο τροφοδοσίας
• Δέκα σωλήνες ασφαλειών παροχής ενέργειας
• Μία ράβδος εκκένωσης
