Μικρός εξοπλισμός δοκιμής απαλλαγής όγκου μερικός/μερικός εξοπλισμός μέτρησης απαλλαγής

Μερική απαλλαγή που ανιχνεύει τον ελεγκτή, PD που ανιχνεύει το όργανο, PD μεθόδου ώθησης τρέχων ελεγκτής

1.Product εισαγωγή:

Λόγω των ατελειών κατασκευής ή εγκαταστάσεων, η απαλλαγή εμφανίζεται στη μονωμένη μερίδα του ζωντανού τέλους καλωδίων (κοινού) έως ότου εμφανίζεται η ζημία διακοπής μόνωσης, και ακόμη και μια πυρκαγιά ή μια έκρηξη στις αβέβαιες ατέλειες μπορεί να εμφανιστεί. Επομένως, πώς να βρεί τα κρυμμένα προβλήματα πριν από το ατύχημα είναι το κλειδί για να λύσει το πρόβλημα, το οποίο καθιστά την ανίχνευση απαλλαγής απαραίτητη για τους εξοπλισμούς δύναμης.

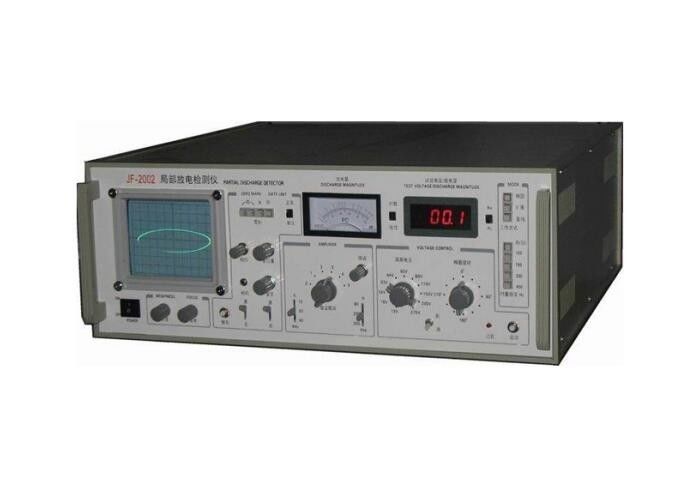

Το πρότυπο JF2002 είναι ένα είδος ώθησης τρέχοντος οργάνου επιθεώρησης απαλλαγής μεθόδου μερικού που έχει το χαρακτηριστικό γνώρισμα του μικρού όγκου, της άριστης απόδοσης και της εύκολης λειτουργίας.

II.Main συστατικά:

ΙΙΙ. ανίχνευση του αριθμού αρχής

Σημείωση: Το PD ελεύθερο σύνολο μετασχηματιστών δοκιμής (η τάση συχνότητας ισχύος αντιστέκεται τη δοκιμή καθορισμένη) ανέρχεται η εξεταστική τάση στόχων στο δοκιμασμένο αντικείμενο (όπως ο μετασχηματιστής δύναμης, τα CB, ο δακτύλιος, CT, PT, discloser και ούτω καθεξής) που PD η ανίχνευση χρειάστηκε, τα τερματικά συζεύξεων του διαιρέτη τάσης έχουν κάποιο PD σήμα συζεύξεων PD ανιχνεύοντας τον ελεγκτή JF το 2002, κατόπιν παίρνουν το PD επίπεδο από το δοκιμασμένο αντικείμενο.

VI τεχνικές παράμετροι PD του ελεγκτή JF2002

1.Keywords: συχνότητα χρονικών βάσεων, επίδειξη, αλλαγή με τις λειτουργίες μέτρησης

• Χρονική βάση frequecny: 50,100,150,200,400Hz παροχή ηλεκτρικού ρεύματος: 50HZ 220V
• Επίδειξη: Έλλειψη-Επεκταθείτε-Beeline
• Αλλαγή με τις λειτουργίες μέτρησης

2.Integrated το σχέδιο, που καλύπτει 10kHz~300kHz, ανταποκρίνεται στα πρότυπα IEC60270.

3.Capacitance κυμανθείτε του μετρημένου αντικειμένου: 6pF~250uF

   Μέτρηση της ευαισθησίας και του μέγιστου ρεύματος ως πίνακα

4.Time βάση της ανίχνευσης έλλειψης:

• Συχνότητα 50/60 (εσωτερική), 100,150,200,400Hz
• Στροφή: 30°per βαθμός, συνολικό 360°
• Τρόποι επίδειξης: Έλλειψη-Επεκταθείτε-Beeline
• Η έλλειψη χρονικών βάσεων υψηλής συχνότητας μπορεί να προσαρμοστεί στο κανονικό κράτος από την τάση εισαγωγής (10~250V), και η δύναμη είναι λιγότερο από 1VA. Αυτόματος-προστασία της λειτουργίας όταν υπερφόρτωση

5.Displaying μονάδα:

Ένας σωλήνας παλμογράφων reactangle (124×104mm2), ο οποίος έχει τη φωτεινότητα και στρέφει τα εξογκώματα

6.Amplifier:

• Σε χαμηλής συχνότητας 3dB, φ_Λ: 10,20,40kHz προαιρετικός
• Σε υψηλό frequecny 3dB, φ_Χ: 80,200,300kHz προαιρετικός
• Κέρδος που ρυθμίζει: 6 βαθμοί ακαθάριστης ρύθμισης. Η διαφορά κέρδους μεταξύ των βαθμών είναι 20+ 1dB, λεπτή σειρά >20dB ρύθμισης
• Ασυμμετρία συν και μείον την απάντηση <1dB σφυγμού

7.Time παράθυρο

• Διευθετήσιμο πλάτος παραθύρων, 15°~150°on 50/60Hz
• Περιστρέψιμη θέση παραθύρων, 0°~170°
• Δύο παράθυρα μπορούν on/off αντίστοιχα ή ταυτόχρονα
• Βομβαρδίζοντας συσκευή, χρόνος 20mS στη λήψη των εικόνων

8.Pulse μέγιστος μετρητής

• Μετρητής δεικτών με τη γραμμική κλίμακα, απόκλιση 0~100 + 5% (με το σύνολο - κλίμακα)
• Μετρητής δεικτών με την κλίμακα λογαρίθμου, απόκλιση 0~10~100 + 5% (με το σύνολο - κλίμακα)
• Μετρητής δεικτών με την ψηφιακή επίδειξη των οδηγήσεων 3.5bits, απόκλιση 0~100 + 3% (με το σύνολο - κλίμακα)

9.Measuring βολτόμετρο

• Μέτρηση της σειράς: 100KV (με την αντίσταση Ρ βολτόμετρων 100KV)
• Επίδειξη: 3.5bits οδηγήσεων ψηφιακών, απόκλιση + 3%

10.Zero σύστημα σημαδιών

• Γίνοντα από εσωτερική μηά γεννήτρια σημαδιών, μπορεί να αλλάξει την πολικότητα και να περιστραφεί 0~180°, έτσι μπορεί να αντιστοιχεί με το αληθινό μηδέν σημάδι, το οποίο γίνεται από τον αντιστάτη υψηλής τάσης.
• Το μηδέν σημάδι αντιστοιχούν με όλη την ανίχνευση έλλειψης frequecny.

11. Διάσταση: βάρος 530×550×220mm: 22kg

VII. προαιρετικό πρότυπο

• Πρότυπο JF 2002:  PD το κανάλι δοκιμής ένα διοχετεύει
• Πρότυπο JF 2003:  PD κανάλι τρία δοκιμής κανάλια
• Πρότυπο JF 2004:  PD κανάλι τέσσερα δοκιμής κανάλια

VIII. προαιρετικός ταιρίαξε με άλλο σύνολο δοκιμής

• PD που ανιχνεύει την υψηλή τάση εναλλασσόμενου ρεύματος που παράγει τα συστήματα:  PD σειράς CQSB ελεύθερα συστήματα μετασχηματιστών δοκιμής συχνότητας ισχύος
• PD μονάδα συζεύξεων σημάτων:  Διαιρέτης τάσης συζεύξεων ή τυποποιημένος πυκνωτής συζεύξεων, κανένας τύπος κορώνας
