Εξοπλισμός δοκιμής ψηφιακής μερικής εκκένωσης Εξοπλισμός δοκιμής διπλού καναλιού PD

Ψηφιακή δοκιμή ανίχνευσης μερικής εκκένωσης, ανιχνευτή PD διπλού καναλιού

1. Εισαγωγή προϊόντων:

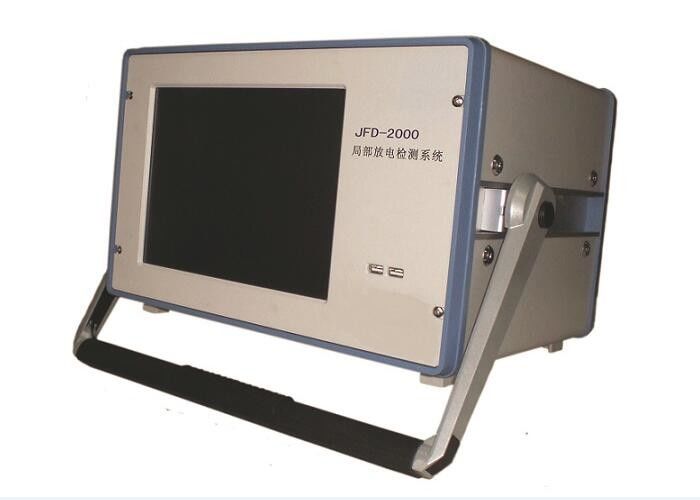

Ο ανιχνευτής μερικής εκκένωσης JDF-2000 χρησιμοποιείται για την ανίχνευση μερικής απόρριψης για μετασχηματιστές HV, CVT, αγωγούς, αντιδραστήρες, πυκνωτές, βαλβίδες HV, απαγωγείς, κινητήρες κλπ. Το όργανο ενσωματώνει λειτουργίες ελέγχου ηλεκτρονικού υπολογιστή, ψηφιακής δειγματοληψίας και εκτύπωσης. είναι ένα σημαντικό όργανο PD για την επιθεώρηση της ποιότητας των ηλεκτρικών συσκευών.

II.Πρώτα συστατικά:

III. Ανίχνευση αρχικού σχήματος

Σημείωση: Το σύνολο μετασχηματιστών ελέγχου δοκιμής PD (αντοχή σε τάση συχνότητας) αυξάνει την τάση δοκιμής στόχου σε δοκιμασμένο αντικείμενο (όπως μετασχηματιστής ισχύος, CB, δακτύλιος, CT, PT, αποκαλυπτικό κ.λπ.) οι ακροδέκτες του διαιρέτη τάσης θα έχουν κάποιο σήμα ζεύξης PD στον ανιχνευτή ανίχνευσης PD JFD 2000, τότε θα πάρουν το επίπεδο PD από το εξεταζόμενο αντικείμενο.

VI. Τεχνικά χαρακτηριστικά

1. Ελεγχόμενη μέθοδος εργασίας.

2. Οθόνη χαρακτήρων και ένδειξη ..
3. Αποθηκεύστε και εκτυπώστε δεδομένα.
4. Δημιουργήστε αυτόματα αναφορά δοκιμής.
5. Εικόνα 2D και 3D για μέτρηση PD.
6. Υιοθετεί τεχνική ψηφιακών παραθύρων, με ισχυρή ικανότητα παρεμβολής.
7. Μετρήσεις δύο και τεσσάρων καναλιών και τεχνική ψηφιακών διαφορών, μπορούν να ελέγξουν το σήμα PD δύο σημείων μέτρησης για ένα ή δύο δείγματα, κατάλληλα για ανάλυση της πηγής σήματος PD.

V. Τεχνικές παράμετροι του δοκιμαστή PD XD2014

1) Ισχύς: 0 ~ 220V (1 ± 10%), 50Hz (1 ± 3%)
2) Ευαισθησία ανίχνευσης: <0.02pC
3) Κανάλι ανίχνευσης: 2 ή 4 κανάλια
4) Ρυθμός δειγματοληψίας: 20MHz ανά κανάλι
5) Ακρίβεια δειγματοληψίας: 12Bit
6) Εύρος συχνότητας σήματος μέτρησης: 0.1pC ~ 1000nC
7) Σύστημα λειτουργίας υπολογιστή: Windows XP
8) Επιλογή εύρους ζώνης:

• Χαμηλή πλευρά: 10, 20, 30, 80kHz (OFF)
• Υψηλή πλευρά: 100, 200, 300, 1000kHz (OFF)

9) Κερδίστε εργαλεία: 5 ταχύτητες
10) Σφάλμα γραμμικότητας: ± 5%
11) Θετικοί και αρνητικοί παλμοί που αντιστοιχούν σφάλμα ασυμμετρίας: ± 5%
12) Σφάλμα εναλλαγής εύρους: ± 5%
13) Σφάλμα χαμηλής επαναλήψεως αντίστοιχο σφάλμα: ± 5%
14) Λειτουργία συγχρονισμού: αυτόματος συγχρονισμός στο εσωτερικό και στο εξωτερικό, μπορεί να συγχρονιστεί με οποιαδήποτε συχνότητα.
15) Λειτουργία παραθύρου: παράθυρο σε οποιαδήποτε φάση, μπορεί να ανοίξει συμμετρικό παράθυρο, θετικό παράθυρο, παράθυρο
16) Τρόπος μέτρησης: βαθμονόμηση, μέτρηση, γραφική ανάλυση και άλλοι τρόποι λειτουργίας.

17) Εύρος χωρητικότητας συντονισμού αντοχής ανίχνευσης: 25pF ~ 6000pF
18) Εύρος εξόδου της γεννήτριας παλμών βαθμονόμησης: 10pC ~ 2000pC
19) Χωρητικότητα έγχυσης της γεννήτριας παλμών βαθμονόμησης: 50pF, 200pF
20) Χρόνος διακριτικού παλμού της γεννήτριας παλμών βαθμονόμησης: <100ns23)

21) Χρόνος αύξησης της τάσης βαθμονόμησης της γεννήτριας παλμών βαθμονόμησης: <60ns

22) Χρόνος βηματισμού τάσης βαθμονόμησης της γεννήτριας παλμών βαθμονόμησης:> 100μs

VI. Προαιρετικά αντιστοιχισμένο άλλο σετ δοκιμών

• PD ανίχνευση συστημάτων παραγωγής υψηλής τάσης εναλλασσόμενου ρεύματος: Συστήματα μετασχηματιστών δοκιμής συχνότητας ισχύος CQSB PD χωρίς συχνότητα

Σειρά FKWJF Επαγωγικά συστήματα δοκιμής αντοχής σε τάση για μετασχηματιστή ισχύος

• Μονάδα ζεύξης σήματος PD: Διαχωριστής τάσης σύζευξης ή τυπικός πυκνωτής ζεύξης, χωρίς κορώνα
