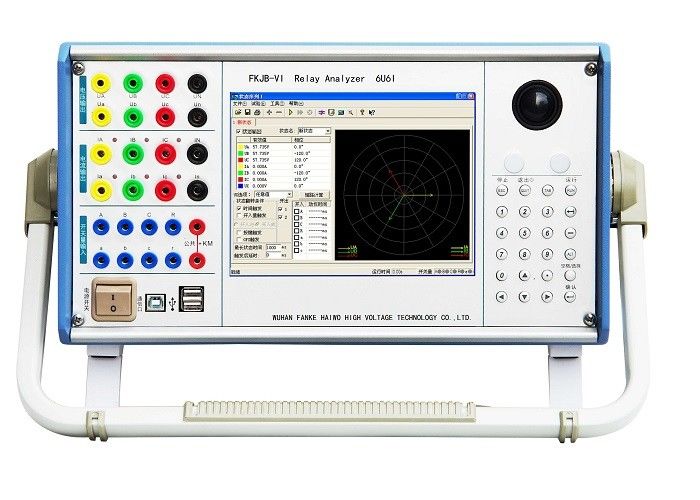

6 * 120V δοκιμή ρελέ προστασίας Σετ 6U6I αναλυτή αναμετάδοσης καναλιών

Σετ δοκιμών ρελέ προστασίας, αναλυτής ρελέ 6U6I, μετρητής βαθμονόμησης ρελέ, πλήρης δοκιμαστής προστασίας αναμετάδοσης

I. Τεχνικά χαρακτηριστικά

1. Τυποποιημένη τάση και ρεύμα 12 φάσεων Ο εύκαμπτος συνδυασμός τάσης 6 φάσεων, 6-φάσεων εξόδου ρεύματος, μπορεί να συνδυαστεί για την επίτευξη συμβατικού τύπου τριφασικού ρεύματος τριφασικού τύπου, 6φασικού τύπου τάσης, 6φασικού ρεύματος Τύπος και λειτουργία εξόδου 12 φάσεων, συμβατές Οι παραδοσιακές μέθοδοι δοκιμής μπορούν επίσης να πραγματοποιήσουν εύκολα τρισδιάστατες δοκιμές διαφορικής δοκιμής και εργοστασιακή ισχύ για γρήγορη κοπή και αυτοεγκόλληση.

2. Η λειτουργία μιας μονάδας είναι βολική , Ενσωματωμένος βιομηχανικός υπολογιστής υψηλής απόδοσης, οθόνη TFT LCD μεγάλης οθόνης 8,4 ιντσών, πάνελ συσκευής με ποντίκι trackball, βελτιστοποιημένο πληκτρολόγιο λειτουργίας, ενσωματωμένο λογισμικό πλήρους αγγλικής λειτουργίας που βασίζεται στο WINDOWS. Μπορεί να χρησιμοποιηθεί κατά την εκκίνηση, η οποία είναι βολική και γρήγορη για λειτουργία.

3. Διπλή λειτουργία λειτουργίας , Εκτός από αυτόνομη λειτουργία, η συσκευή μπορεί να λειτουργήσει από εξωτερική επιφάνεια εργασίας ή φορητό υπολογιστή. Οι δύο λειτουργίες είναι απόλυτα συνεπείς και πραγματικά ολοκληρωμένες με διπλή λειτουργία λειτουργίας.

4. Η νέα έξοδος γραμμικού ενισχυτή υψηλής πιστότητας . χρησιμοποιεί ενισχυτή γραμμικής ισχύος υψηλής πιστότητας και υψηλής αξιοπιστίας αντί για ενισχυτή ισχύος τύπου switch για ανώτερη απόδοση. Δεν θα παράγει παρεμβολές υψηλής συχνότητας στο χώρο δοκιμών και θα εξασφαλίσει ομαλή κυματομορφή και εξαιρετική ακρίβεια από υψηλό ρεύμα έως μικρό ρεύμα.

5. Η κεντρική μονάδα υψηλής απόδοσης . Το τμήμα πυρήνα ελέγχεται από DSP, με γρήγορη ταχύτητα υπολογισμού, ισχυρή δυνατότητα ψηφιακής επεξεργασίας σήματος σε πραγματικό χρόνο, εύρος ζώνης μετάδοσης και μετατροπή D / A υψηλής ανάλυσης. Η κυματομορφή εξόδου έχει υψηλή ακρίβεια, μικρή παραμόρφωση και καλή γραμμικότητα.

6. Ισχυρή λειτουργία . Πλήρης δοκιμή διαφορικού, αυτοεγχύσεως, γρήγορης κοπής, σύγχρονης, αρμονικής, αναπαραγωγής σφαλμάτων, ταλάντωσης συστήματος και άλλων λειτουργιών. Μπορεί να ολοκληρώσει μια ποικιλία εργασιών μεγάλης κλίμακας πολύπλοκων ελέγχων με υψηλό βαθμό αυτοματισμού. Μπορεί εύκολα να ελέγξει και να ανιχνεύσει διάφορες ρυθμίσεις προστασίας, να εκτελέσει αναπαραγωγή σφαλμάτων, να αποθηκεύσει δεδομένα δοκιμών σε πραγματικό χρόνο, να προβάλει διανυσματικά γραφικά και να εκτυπώσει αναφορές online.

7. Το 6φασικό ρεύμα είναι κατάλληλο για δοκιμές τριφασικής διαφορικής προστασίας και η έξοδος 12 φάσεων μπορεί να χρησιμοποιηθεί για δοκιμές αυτοεγχύσεως.

8. Προετοιμάστε για δοκιμή αυτοεγχύσεως και λειτουργία γρήγορης κοπής . 10 κανάλια ανοίγουν για 4 ζεύγη για να δοκιμάσουν διάφορες συσκευές αυτοεγχύσεως και ταχείας κοπής. Η διεπαφή δοκιμής είναι όμορφη στο σχεδιασμό και μπορεί να εμφανίσει απευθείας το κύριο διάγραμμα καλωδίωσης διαφόρων συστημάτων, την κατάσταση κάθε επαφής διακόπτη και τα πλάτη ρεύματος και τάσης. Είναι πολύ διαισθητικό και βολικό να δοκιμάσετε, να καταγράψετε και να προβάλετε ολόκληρη τη διαδικασία της συσκευής αυτόματης ένεσης.

9. Το σημείο επαφής είναι πλούσιο : 10 εισόδους επαφών και 8 ζεύγη κενών επαφών. Η επαφή εισόδου είναι συμβατή με την δυνητική επαφή 0 ~ 250V, η οποία μπορεί να αναγνωριστεί έξυπνα και αυτόματα. Οι επαφές εισόδου και εξόδου μπορούν να επεκταθούν ανάλογα με τις ανάγκες των χρηστών.

10. Ανεξάρτητη τροφοδοσία συνεχούς ρεύματος : Διαθέτει έξοδο ισχύος υψηλής τάσης 110V και 220V DC.

11. Πλούσια διεπαφή : Ο πίνακας συσκευών έχει το δικό του πληκτρολόγιο και ποντίκι και το μοναδικό μηχάνημα μπορεί να εκτελέσει όλες τις λειτουργίες. Επιπλέον, διαθέτει θύρα USB slave και δύο βασικές θύρες USB, οι οποίες μπορούν να επικοινωνούν με τον υπολογιστή για λειτουργία και μπορούν να συνδεθούν με περιφερειακά όπως εκτυπωτές, πληκτρολόγια και ποντίκια. Μπορεί επίσης να διαβάσει δεδομένα από μια μονάδα flash USB. Η συσκευή διαθέτει επίσης μια διεπαφή GPS για ταυτόχρονη δοκιμή των δύο μηχανών.

12. Λειτουργία ελέγχου GPS . Δοκιμή συγχρονισμού διπλής φάσης, δοκιμή διαμήκους προστασίας διαφόρων ινών κ.λπ.

13. Ιδανική λειτουργία αυτοπροστασίας . Η δομή απόσπασης θερμότητας σχεδιάζεται λογικά, τα μέτρα προστασίας υλικού είναι αξιόπιστα και τέλεια και παρέχεται η λειτουργία soft start, η αυτοδιάγνωση λογισμικού και η λειτουργία αποκλεισμού εξόδου.

14. Ελαφριά ολοκληρωμένη δομή, οικονομικά αποδοτική . Πρόκειται για ένα διατομεακό προϊόν κοινού σχεδιασμού που ενσωματώνει τα προηγμένα επιστημονικά και τεχνολογικά επιτεύγματα διαφόρων επαγγελμάτων. Μικρό μέγεθος, μικρό βάρος, υψηλή απόδοση και αναλογία τιμών.

ΙΙ. Λειτουργία και χρήση

Μπορούν να ελεγχθούν διάφορα ρελέ (όπως ρεύμα, τάση, αντίστροφος χρόνος, κατεύθυνση ισχύος, σύνθετη αντίσταση, διαφορά, χαμηλός κύκλος, συγχρονισμός, συχνότητα, DC, ενδιάμεσος, χρόνος κ.λπ.) τριφασικές παροδικές, μόνιμες και σφάλματα μετατροπής ελέγχθηκαν σε ολόκληρο το σετ. Μπορεί επίσης να ολοκληρώσει μια ποικιλία εργασιών μεγάλης κλίμακας πολύπλοκων ελέγχων με υψηλό βαθμό αυτοματισμού. Μπορεί εύκολα να ελέγξει και να ανιχνεύσει διάφορες ρυθμίσεις προστασίας, να εκτελέσει αναπαραγωγή σφαλμάτων, να αποθηκεύσει δεδομένα δοκιμών σε πραγματικό χρόνο, να προβάλει διανυσματικά γραφικά και να εκτυπώσει αναφορές online. Το 6φασικό ρεύμα είναι βολικό για δοκιμές τριφασικής διαφορικής προστασίας και η έξοδος 12 φάσεων μπορεί να χρησιμοποιηθεί για δοκιμές αυτοελέγχου.

III. Δεδομένα απόδοσης

1. Έξοδος ρεύματος AC: 6 κανάλια, κάθε κανάλι 30A / 400VA
2. 3 κανάλια, 60Α / 450VA η κάθε μία
3. Χρόνος εξόδου ρεύματος AC: 5Α, 7600 δευτερόλεπτα. 10Α, 1800 δευτερόλεπτα. 30Α, 12 δευτερόλεπτα ή περισσότερο
4. Τάση εξόδου AC: 6 κανάλια, 120V / 80VA ανά κανάλι
5. Ακρίβεια εξόδου AC: <0,2% (εντός της κύριας περιοχής)
6. Έξοδος ρεύματος DC: 3 κανάλια, ± 10A / 200VA ανά κανάλι
7. Τάση εξόδου DC: 3 κανάλια, ± 160V / 70VA ανά κανάλι
8. Ακρίβεια εξόδου DC: <0,2% (εντός της κύριας περιοχής)
9. Φάση: 0 ~ 360 °
10. Ακρίβεια φάσης: 0.2 °
11. Υπερβολικές αρμονικές: 0 ~ 20 φορές
12. Συχνότητα εξόδου: 0 ~ 1000Hz
13. Ακρίβεια συχνότητας: <0,001 Hz
14. Ανοιγόμενο ποσό: 10 κανάλια (επεκτάσιμη)
15. Ποσότητα: 4 ζεύγη (επεκτάσιμη)
16. Ανεξάρτητο κύκλωμα DC: DC110V / 220V, ονομαστικό ρεύμα 1,5Α

IV. Άλλες τεχνικές παράμετροι

1. Τρέχουσες γεννήτριες

1.1 Εύρος ρύθμισης

• 6-φάση ac (LN) 6 * 0 ... 30Α
• 3-φάση ac (LN) 3 * 0 ... 60Α
• 1-φάση ac (LN) 1 * 0 ... 180Α
• 6-φάση dc (LN) 6 * 0 ... 10Α
• 3-φάση dc (LN) 3 * 0 ... 20Α
• 1-φάση dc (LN) 1 * 0 ... 60Α

1.2 Ισχύς

• 6-φάση AC 6 * 260VA / W
• 3-φάση ac 3 * 400VA / W
• 1-φάση ac 1 * 1080VA / W
• 6-φάση dc 6 * 180VA / W
• 3-φάση dc 3 * 320VA / W
• 1 φάση dc 1 * 780VA / W

1.3 Γενικά

• Ακρίβεια <0,2% τυπική
• Παραμόρφωση ≤ 0,5% εγγυημένη
• Ανάλυση 1mA

2. Γεννήτριες τάσης

2.1 Ρύθμιση της κλήσης

• 6-φάση ac (LN) 6 * 0 ... 120V
• 6-φάση ac (LL) 0 ... 240V
• 6-φάση dc (LN) 6 * 0 ... 160V
• 6-φάση dc (LL) 0 ... 320V

2.2 Ισχύς

• 6-φάση ac (LN) 6 * 70VA
• 6-φάση AC (LL) 3 * 140VA
• 6-φάση dc (LN) 6 * 80W
• 6-φάση dc (LL) 3 * 160W

2.3 Γενικά

• Ακρίβεια <0,2% τυπική
• Παραμόρφωση ≤ 0. 5% τυπική
• Ανάλυση 4,0mV

2.4 Γεννήτρια, γενικά

• Εύρος συχνοτήτων: Σινικό σήμα DC ... 1000Hz
• Μεταβατικό σήμα DC ... 3000Hz
• Ακρίβεια συχνότητας 0,01%
• Ανάλυση συχνότητας 0,01Hz
• Εύρος γωνίας φάσης -360 ... + 360
• Ακρίβεια γωνίας φάσης 0,1

3. Ψηφιακή είσοδος και έξοδος

3.1 Ψηφιακή είσοδος

• Αριθμός 8
• Χαρακτηριστικό εισόδου 10-250VDC ή ελεύθερη επαφή
• Χρονική ανάλυση 1m s
• Μέγιστος χρόνος μέτρησης 9999

3.2 Ψηφιακή έξοδος

• Πληκτρολογήστε ελεύθερη επαφή ρελέ
• Αριθμός 4
• Διάρρηξη ισχύος 0,5A, 250V
• Διακοπή χωρητικότητας dc 0,5Α, 60Vdc

3.3 Γενικά

• Ονομαστική τάση τροφοδοσίας 240Vac
• Επιτρεπτή τάση τροφοδοσίας 220-264Vac
• Ονομαστική συχνότητα 50 / 60Hz
• Επιτρεπόμενη συχνότητα 45-65Hz

4. Διάφορα

• PC Σύνδεση USB
• Γειωμένη πρίζα 4mm μπανάνα

5. Διαστάσεις: 410 × 360 × 200mm3

6. Βάρος: 23 κιλά

V. Συνθήκες εργασίας

• Θερμοκρασία περιβάλλοντος: -5 βαθμούς Κελσίου-50 βαθμούς Κελσίου
• Σχετική υγρασία αέρα: όχι περισσότερο από 90% (25 βαθμοί Κελσίου)
• Ο χώρος χρήσης: εσωτερικός ή εξωτερικός σε καλό καιρό
