Ηλεκτρονικό μηχάνημα δοκιμής αναμετάδοσης αυτοκινήτου, 12v αυτοκινήτου μπαταρίας Tester 11 ~ 15V

Ηλεκτρονική δοκιμή αναμετάδοσης αυτοκινήτου, Έλεγχος μπαταρίας αυτοκινήτου 12V

I.Περιγραφή

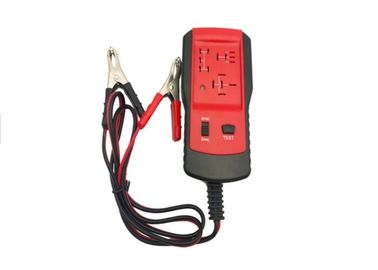

Το AE100 είναι ένας γρήγορος δοκιμαστής για ρελέ που σας παρέχει μια ένδειξη της γενικής υγείας και της λειτουργίας των πιο κοινών αυτοκινητοκινημάτων. Ο ελεγκτής θα ελέγξει για τη σωστή λειτουργία των επαφών του ρελέ, συνδέοντας τη μπαταρία αυτοκινήτου (11V - 15V) στο πηνίο του ρελέ. Ο ελεγκτής θα παρακολουθήσει τη διαμόρφωση των ακίδων, τον χρόνο λήξης και ανοίγματος των επαφών, τη συνέπεια του ρελέ κατά τη διάρκεια κάθε δοκιμαστικής περιόδου. Ο ελεγκτής θα ανάβει το ΠΡΑΣΙΝΟ LED εάν όλα θα περάσουν κατά τη διάρκεια της δοκιμαστικής συνεδρίας, αν δεν ανάβει το ΚΟΚΚΙΝΟ LED.

ΙΙ. Οδηγίες λειτουργίας

1. Συνδέστε τα καλώδια τροφοδοσίας στη μπαταρία του αυτοκινήτου - το μαύρο κλιπ αλλιγάτορας σε αρνητικό ακροδέκτη, το κόκκινο κλιπ αλλιγάτορ σε θετικό ακροδέκτη.
2. Ο ελεγκτής τίθεται σε λειτουργία όταν η λυχνία LED ανάβει σε ΚΟΚΚΙΝΟ. Ελέγξτε το ρελέ πριν συνδέσετε τον ελεγκτή. Αν είναι ρελέ 4 ακίδων, επιλέξτε "4 ακίδων" στον ελεγκτή. Εάν είναι ρελέ 5 ακίδων, επιλέξτε "5 ακίδων" στον ελεγκτή.
3. Συνδέστε το ρελέ σε μία από τις τρεις υποδοχές. - Πατήστε το πλήκτρο "Test".
4. Ο ελεγκτής θα ελέγξει τη διαμόρφωση των ακίδων του άγνωστου ρελέ. Ο ελεγκτής θα ανάβει το ΚΟΚΚΙΝΟ LED εάν ο άγνωστος ηλεκτρονόμος δεν είναι ο ίδιος με τους περισσότερους κοινούς ηλεκτροκινητήρες ή ο ακροδέκτης του άγνωστου ρελέ καταστρέφεται.
5. Ο ελεγκτής θα ανοίξει και θα κλείσει το ρελέ 10 φορές για να ελέγξει το χρόνο στο κλείσιμο των επαφών και στο άνοιγμα αν η διαμόρφωση των ακίδων του ρελέ είναι σωστή. Ο ελεγκτής θα ανάβει αμέσως το ΚΟΚΚΙΝΟ, εάν ο χρόνος είναι υπερωριακός.
6. Ο ελεγκτής θα ελέγξει τη συνεκτικότητα του ρελέ αφού δοκιμάσει το χρόνο έως το κλείσιμο των επαφών και το άνοιγμα δέκα φορές. Ο ελεγκτής θα ανάψει το πράσινο LED αν περάσει η δοκιμή, αν δεν ανάβει το ΚΟΚΚΙΝΟ LED.
7. Αποσυνδέστε τους αγωγούς τροφοδοσίας από τη μπαταρία του αυτοκινήτου και αφαιρέστε το ρελέ από τον ελεγκτή.

III. Περιλαμβάνεται το πακέτο

1 x δοκιμαστής αναμετάδοσης αυτοκινήτου
1 x Εγχειρίδιο χρήστη
