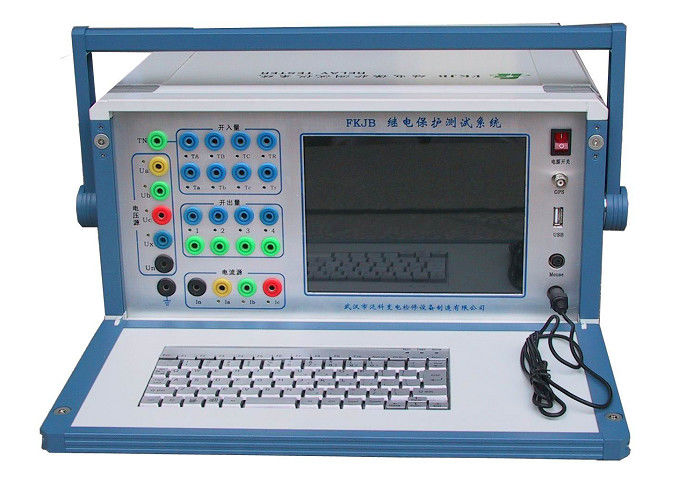

4U3I Δοκιμή δοκιμής ρελέ εξόδου / κιτ δοκιμής αναμετάδοσης Υψηλή ακρίβεια 0 ~ 1000Hz

4U3I Channels Output Relay Test Set / Relay Test Kit High Accuracy 0~1000Hz
4U3I Channels Output Relay Test Set / Relay Test Kit High Accuracy 0~1000Hz

Μεγάλες Εικόνας :  4U3I Δοκιμή δοκιμής ρελέ εξόδου / κιτ δοκιμής αναμετάδοσης Υψηλή ακρίβεια 0 ~ 1000Hz Καλύτερη τιμή

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Fanke High-Voltage
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: FKJB
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: Μία μονάδα
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Τυποποιημένη ξύλινη περίπτωση εξαγωγής με τον υποκαπνισμό ελεύθερο
Χρόνος παράδοσης: 15-20work ημέρες
Όροι πληρωμής: T / T
Δυνατότητα προσφοράς: 10Units/Month
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Χρήση: Όλα τα knids της δοκιμής βαθμολόγησης ηλεκτρονόμων εξόδου: 4U3I παραγωγή καναλιών
Τρέχουσα πηγή: 3*30A Πηγή τάσης: 4*120V
Ακρίβεια δοκιμής: Τουλάχιστον 0,2% Συχνότητα εξόδου: 0~1000Hz
Υψηλό φως:

κιτ δοκιμής ρελέ

,

εξοπλισμό δοκιμής ρελέ προστασίας

Σετ δοκιμής προστασίας αναμετάδοσης, αναλυτής αναμετάδοσης 4U3I, μετρητής βαθμονόμησης ρελέ, πλήρες δοκιμαστή προστασίας ρελέ

I. Τεχνική περιγραφή

Ο κύριος πίνακας ελέγχου είναι αρχιτεκτονική DSP + FPGA, έξοδος DAC 16 bit, δημιουργεί υψηλής πυκνότητας ημιτονοειδές κύμα 2000 βαθμίδων από κάθε κύκλο στο βασικό κύμα, γεγονός που βελτιώνει σημαντικά την ποιότητα των κυμάτων και την ακρίβεια του οργάνου δοκιμής.
Κλασική διεπαφή λειτουργίας Windows XP, φιλική διεπαφή ανθρώπου-μηχανής, εύκολη και γρήγορη λειτουργία. Υψηλής απόδοσης ενσωματωμένος υπολογιστής βιομηχανικού ελέγχου και ανάλυση 8,4 ιντσών 800 × 600 TFT πραγματική έγχρωμη οθόνη που παρέχει πλούσιες οπτικές πληροφορίες, περιλαμβάνει την τρέχουσα κατάσταση λειτουργίας και όλα τα είδη πληροφοριών βοήθειας.
Το λογισμικό με λειτουργία αυτόματης βαθμονόμησης, το οποίο αποφεύγει να βαθμονομεί την ακρίβεια ρυθμίζοντας τα ρελέ μετά το άνοιγμα της θήκης, βελτιώνει σημαντικά τη σταθερότητα της ακρίβειας.



ΙΙ. Λειτουργία και χαρακτηριστικά

  • Κλασικό περιβάλλον εργασίας των Windows, φιλικό περιβάλλον, εύκολη λειτουργία?
  • Ενσωματωμένη σειρά βιομηχανικών υπολογιστών υψηλών επιδόσεων PC104 και οθόνη TFT LCD υψηλής ευκρίνειας 8.4 "μεγάλης ανάλυσης. Μπορεί να παρέχει πλούσιες οπτικές πληροφορίες, συμπεριλαμβανομένων των συνθηκών εργασίας του εξοπλισμού, των συμβουλών επόμενου βήματος και όλων των ειδών πληροφοριών βοήθειας.
  • Εξοπλισμένο με εξαιρετικά λεπτό πληκτρολόγιο 101 και οπτικό ποντίκι, μπορείτε να το χρησιμοποιήσετε με τον ίδιο τρόπο όπως ένας κοινός υπολογιστής.
  • Εξοπλισμένο με εξωτερική διασύνδεση USB για εύκολη πρόσβαση σε δεδομένα και συντήρηση λογισμικού.
  • Συμπληρώστε όλα τα έργα χωρίς άλλες εξωτερικές συσκευές με αυτόματη απεικόνιση και καταγραφή των δεδομένων δοκιμών και ολοκλήρωση του σχεδίου διανυσματικών και χαρακτηριστικών καμπυλών.
  • Το κύμα είναι με μεγάλη ακρίβεια και καλή γραμμικότητα από D / A μετατροπέα υψηλής απόδοσης 16 bit. εκτός αυτού, έχει καλή μεταβατική απόκριση και χαρακτηριστικά συχνότητας πλάτους. Σε ολόκληρη την περιοχή μέτρησης, μπορεί να εγγυηθεί την κυματομορφή ακριβείας.
  • Ο μοναδικός αλγόριθμος καθιστά την κυματομορφή ακριβή και εγγυάται ότι το σήμα είναι το καθαρό ημιτονοειδές κύμα.
  • Απευθείας τάση εναλλασσόμενου ρεύματος, ρεύμα εναλλασσόμενου ρεύματος, τάση DC, ρεύμα DC, μεταβλητή φάση και μεταβλητή συχνότητα
  • Εκτός από τις παραδοσιακές Ua, Ub, Uc, Ia, Ib, Ic, υπάρχει και μια τέταρτη τάση εξόδου Ux. Το Ux μπορεί να χρησιμοποιηθεί για διάφορες λειτουργίες, όπως για την έξοδο διαφόρων 3U0, την τάση της γραμμής εξόδου κατά τη διάρκεια δοκιμών προστασίας γραμμής και ούτω καθεξής.
  • 110V / 220V βοηθητικό ρυθμιζόμενο τροφοδοτικό συνεχούς ρεύματος, μέγιστο ρεύμα εξόδου έως 1A, τάση μπορεί να ρυθμιστεί από 80% έως 100% και μπορεί να χρησιμοποιηθεί ως τροφοδοτικό ρεύματος λειτουργίας συσκευής και κυκλώματος και 80% της τάσης δοκιμής.
  • Έχει 8 εισόδους και 4 ανοίγει στον αέρα από την ποσότητα επαφών εξόδου. Η διεπαφή εισόδου μπορεί να προσαρμοστεί αυτόματα τόσο στην παθητική (επαφή αέρα) όσο και στην ενεργή και μπορεί να προσαρμοστεί αυτόματα στην ενεργή είσοδο της πολικότητας. Μπορεί να λειτουργεί κανονικά εντός του εύρους τάσης εισόδου ± 250V.
  • Το σφάλμα σκανδάλης συγχρονισμού GPS είναι μικρότερο από 50μS.
  • Μπορεί να ολοκληρώσει την περίπλοκη επαλήθευση, τη σάρωση και τη δοκιμή όλων των ειδών προστατευτικής αξίας και σφαλμάτων αναπαραγωγής. Μπορεί επίσης να κάνει πραγματικό χρόνο εξοικονόμηση δεδομένων, απεικόνιση φορέα, εκτύπωση εκθέσεων, κ.λπ.?
  • Καλά σχεδιασμένη δομή πλαισίου, μικρό μέγεθος, καλή διασπορά θερμότητας. Με πλήρη και αξιόπιστη προστασία, διάγνωση σφαλμάτων και λειτουργία αυτόματου κλειδώματος.

III. Τεχνικός δείκτης:

1.Η πηγή ρεύματος AC

Έξοδος μέγιστης παροχής 3 × 30Α / φάση Ανάλυση 1 mA
90Α / 3-ph παράλληλα Αύξηση τάσης και χρόνος πτώσης ≤200μS
Μέγιστη. έξοδο ισχύος

450 VA / φάση,

900 VA / 3-ph παράλληλα

Χαρακτηριστικό πλάτους-συχνότητας

Εύρος διακύμανσης

≤ ± 0,5% εντός 25 ~ 1000 Hz

Ρεύμα εξόδου, εύρος, συχνότητα και φάση κάθε φάσης Ρυθμιζόμενη ανεξάρτητα Χρόνος εξόδου

Συνεχής έξοδος εντός 0 ~ 10Α;

Ο συνεχής χρόνος είναι μεγαλύτερος από 60S εντός 10Α ~ 20Α.

Ο συνεχής χρόνος είναι μεγαλύτερος από 10S μέσα σε> 20Α

Ακρίβεια εξόδου ± 0.2% ± 0.02% του πλήρους εύρους εντός 0.2A ~ 30Α

2.Η πηγή τάσης AC

Μέγιστη. τάσης 4 × 120V / φάση Ανάλυση 1 mV
Μέγιστη. ισχύς της τάσης εξόδου 60 VA / φάση Αύξηση τάσης και χρόνος πτώσης ≤120μS
Το εύρος εξόδου, η συχνότητα και η φάση κάθε φάσης Ρυθμιζόμενη ανεξάρτητα Χαρακτηριστικό πλάτους-συχνότητας Εύρος διακύμανσης ± ± 0,5% εντός 25 ~ 1000 Hz
Ακρίβεια εξόδου

± 0,1% ± 0,02% Από το πλήρες φάσμα εντός

2 ~ 120V

3.Η πηγή τάσης DC

Τάση εξόδου 0 ~ 300V (± 150V) Ανάλυση 1 mV
Ακρίβεια 0,5% Μέγιστη. έξοδο ισχύος 100 VA

4.Η βοηθητική πηγή DC

Εύρος τάσης 110V ή 80% ~ 100% των 220V 110V ή 220V ρυθμιζόμενη ισχύ εξόδου DC
Μέγιστη. έξοδο ισχύος 100 VA

5. Γωνία πρόσφυσης

Εύρος 0 ° ~ 360 ° Ανάλυση 1 °
Ακρίβεια ± 1 °

6. Συχνότητα

Εύρος 25 ~ 1000 Hz Συγχρονισμός ≤10μS
Ακρίβεια

Στα 25 ~ 65 Hz,

απόλυτη απόκλιση <0,001 Hz.

Στα 65 ~ 450 Hz,

απόλυτη απόκλιση ≤0,01 Hz;

Στα 450 ~ 1000 Hz,

απόλυτη απόκλιση ≤0,1 Hz

Υπερβολή κάθε αρμονική από δύο σε εννέα.

7.Εισαγωγή

Αντίσταση εισόδου ≥10KΩ Χρονική ακρίβεια ≤1 mS όταν είναι μικρότερη από 1S
Ανάλυση 0,1 mS Σημείο σύνδεσης

Όταν η τάση εισόδου είναι εντός 0 ~ ± 5V, είναι βραχυκυκλωμένη.

Όταν η τάση εισόδου είναι εντός + 15V ~ + 250V ή -15V ~ -250V, η επαφή ρελαντί είναι ανοιχτή.

8-ανεξάρτητη είσοδος επαφής διακόπτη

8.Προσθήκη GPS

Χωρητικότητα

250V DC, 0,5A;

250V AC, 0,5A

GPS σκανδάλη σφάλμα: ≤50μS
4 ζεύγη προγραμματιζόμενης εξόδου επαφής μεταγωγής

9. Πηγή ενέργειας

Είσοδος τάσης AC

Ονομαστική αξία:

220V-20% ~ + 15%.

Τιμή αναφοράς:

220V ± 2%

Συχνότητα εναλλασσόμενου ρεύματος

Ονομαστική αξία:

50 Ηζ-4% ~ + 2%.

Τιμή αναφοράς:

50 Hz ± 1%

Δύναμη εισαγωγής

≤1000 VA (≥10S)

≤2000 VA: για μικρό χρονικό διάστημα

10.Διαστάσεις και συνθήκες χρήσης

Διαστάσεις

390 × 190 × 360

(W × H × D · mm)

Χρησιμοποιώντας συνθήκες

T: -5 ~ + 45 ℃

RH: ≤90%

Ατμοσφαιρική πίεση: 80 ~ 110 kPa

Βάρος Περίπου 19 κιλά


V.Συνθήκες εργασίας

  • Θερμοκρασία περιβάλλοντος: -5 βαθμούς Κελσίου-50 βαθμούς Κελσίου
  • Σχετική υγρασία αέρα: όχι περισσότερο από 90% (25 βαθμοί Κελσίου)
  • Ο χώρος χρήσης: εσωτερικός ή εξωτερικός σε καλό καιρό
