Φορητό VLF Υψηλής Τάσης Δοκιμές Vlf Εξοπλισμός δοκιμών για καλώδια 35KV & 10KV

Φορητό σετ αντοχής σε τάση αντοχής, για δοκιμή καλωδίου 35KV & 10KV, συχνότητα δοκιμής 30 ~ 300Hz

I. Χρήση προϊόντος:

Το μοντέλο δοκιμής FKTF-81KVA / 27KV, 54KV είναι σχεδιασμένο για καλώδιο XLPE, μετασχηματιστή ισχύος, CB, CT / PT, ζυγό σε υποσταθμό ισχύος 35KV για δοκιμή τάσης αντοχής AC με τεχνολογία κυκλωμάτων συντονισμού μεταβλητής συχνότητας . η υψηλότερη τάση δοκιμής δεν υπερβαίνει τα 27KV, 54KV. συχνότητα δοκιμής: 30-300Hz; ο κύκλος εργασιών δεν υπερβαίνει τα 60χλμ. μπορεί να βοηθήσει τους πελάτες να εκτελέσουν προληπτικό έλεγχο ή δοκιμή χειρισμού για δοκιμή τάσης αντοχής AC

Το εύρος δοκιμής του σετ είναι ως εξής: μετασχηματιστής

1. 500m καλώδιο 35kV / 300mm2, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 52kV, χρόνος δοκιμής 60min.

2, 2000m καλώδιο 10kV / 300mm2, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 22kV, χρόνος δοκιμής 5min.

3, 10kV / 31500kVA κύριος μετασχηματιστής, χωρητικότητα ≤ 0,015uF, συχνότητα δοκιμής 40-300Hz, τάση δοκιμής 54kV, χρόνος δοκιμής 1min.

4, CB, CT / PT, ζυγός σε υποσταθμό ισχύος 35KV, συχνότητα δοκιμής 40-300Hz, τάση δοκιμής δεν υπερβαίνει τα 95kV, χρόνος δοκιμής 1min.

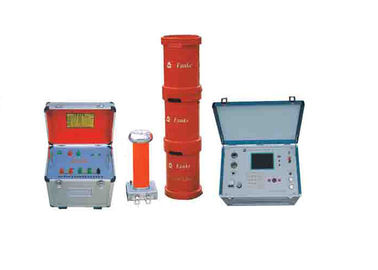

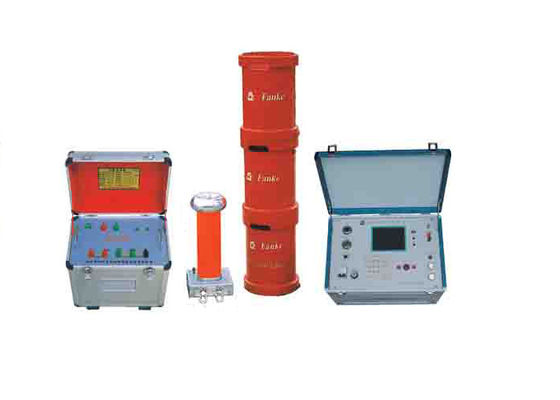

Το σύνολο των δοκιμαστικών συνόλων αποτελείται από πηγή ισχύος μεταβλητής συχνότητας, μετασχηματιστή διέγερσης, 3 τεμάχια αντιδραστήρων και devider μέτρησης υψηλής τάσης (χωρητικός χωρητής τάσης). Αυτός ο τύπος δοκιμαστικού συνόλου είναι πιο κατάλληλος για υποσταθμό ισχύος 35KV

ΙΙ. Γενικά τεχνικά δεδομένα

Εφαρμογή :

Διασταυρούμενα καλώδια με τάση 10KV, 35KV.

Χαρακτηριστικά:

Η δοκιμή είναι με τρόπο συντονισμού μεταβλητής συχνότητας και ο αντιδραστήρας έχει δομή από κορδόνι.

Συχνότητα δοκιμής: 30 ~ 300HZ ή 35 ~ 75HZ;

Η κυματομορφή τάσης εξόδου είναι η ημιτονοειδής κυματομορφή, ο συντελεστής απόκλισης κυματομορφής ≤1%.

Εύκολη σύνδεση και λειτουργία.

Το μικρό μέγεθος και το μικρό βάρος κάθε εξαρτήματος είναι εύκολο στη μεταφορά και στη δοκιμή πεδίου.

Διαθέτει έξυπνη τροφοδοσία μεταβλητής συχνότητας, με υψηλή αυτόματη και προστατευτική λειτουργία.

Σύστημα δοκιμής αντοχής σε τάση διασταυρούμενου καλωδίου: Μήκος καλωδίου: 1 ~ 10 χλμ. (Μπορεί να παραγγελθεί).

Βάρος ενός τεμαχίου: 25kg ~ 50kg;

III. Κύρια εξαρτήματα:
