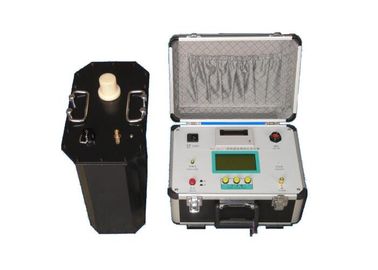

Υψηλής Ακρίβειας VLF Υψηλής Τάσης Δοκιμές 60KV υψηλής τάσης Vlf Hipot Instruments
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αντικείμενο δοκιμής: | Καλώδιο Tesing και δοκιμή γεννητριών | Στοιχείο δοκιμής: | Το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης |
|---|---|---|---|
| Δοκιμή freq.: | 0.1Hz, 0.05Hz, 0.02Hz | το στοιχείο: | Ελεγκτής, ενισχυτής HV, φορτίο πυκνωτών αποζημιώσεων |
| Τάση δοκιμής: | 0~ 60KV | Ακρίβεια: | ± (3% του συνόλου - κλίμακα +0,5 KV) |
| Για το χρόνο εργασίας: | 60mints | ||
| Υψηλό φως: | υψηλής τάσης vlf hipot όργανα,vlf καλώδιο εξοπλισμού δοκιμών |
||
Δοκιμή δοκιμής πολύ χαμηλής συχνότητας 60ΚV για καλώδιο, δοκιμαστικό καλώδιο VLF, δοκιμή HV, μόνωση γεννήτριας
I. Εφαρμογή:
Το μοντέλο VLF-60KV / 0.1Hz έχει σχεδιαστεί για να εκτελεί δοκιμές αντοχής στην επιτόπια λειτουργία με συχνότητα δοκιμής πολύ χαμηλής συχνότητας για ηλεκτρογεννήτριες ισχύος ή καλώδιο τροφοδοσίας 35KV και κάτω από XLPE. Σε σύγκριση με το τεστ Hipot που έχει ρυθμιστεί στην κύρια συχνότητα ισχύος, Απλά χρειάζεται πολύ μικρή ικανότητα δοκιμής ισχύος (περίπου 1/500 θεωρητικά). Το μέγεθος και το βάρος του μειώνονται επίσης πολύ. Ειδικά η εμφάνιση της επιτήρησης μπορεί να ανακαλύψει τη γεννήτρια μόνωσης ανώμαλη φαινόμενα όπως η επιφάνεια corona, απαλλαγή και ούτω καθεξής.
Ο VLF hipot tester συνδυάζει τη σύγχρονη προηγμένη ψηφιακή τεχνολογία μεταβλητών συχνοτήτων και τον έλεγχο των μικρο-υπολογιστών μαζί, ώστε να μπορεί να πραγματοποιήσει την πλήρη αυτόματη αύξηση τάσης, βηματοδότηση, μέτρηση και προστασία, καθώς και χειροκίνητη παρέμβαση στη διαδικασία αυτόματης αύξησης τάσης. Ο πλήρης ηλεκτρονικός σχεδιασμός εξασφαλίζει το μικρό μέγεθος και το μικρό βάρος. Η μεγάλη οθόνη LCD εξασφαλίζει την καθαρή και οπτική απεικόνιση και μπορεί να εμφανίσει τη μορφή κύματος εξόδου. Ο εκτυπωτής εξάγει αναφορές δοκιμών
Το σετ δοκιμών αποτελείται από ένα κιβώτιο ελέγχου, έναν ενισχυτή HV, έναν πυκνωτή αντιστάθμισης και μια ράβδο απόρριψης. Με βάση την ηλεκτρονική μετατροπή συχνότητας και την ελεγχόμενη από μικροεπεξεργαστή τεχνολογία, έχει εξαιρετική απόδοση σε δοκιμές καλωδίων ή γεννητριών.
ΙΙ. Λίστα προμηθειών αυτού του μοντέλου:
Sn | Περιγραφή | Ποσότητα. | |
1 | Μονάδα ελέγχου | 1 | μονάδα |
2 | 60KV HV Booster | 1 | μονάδα |
3 | Ράγα εκφόρτισης | 1 | μονάδα |
4 | Φορτιστής φορτίου, 0,04μF | 1 | μονάδα |
5 | Δοκιμή / Σύνδεση καλωδίων HV | 1 | σειρά |
6 | Καλώδιο γείωσης | 1 | μονάδα |
7 | Ασφάλεια 20Α | 5 | μονάδα |
8 | Εκτύπωση χαρτιού | 2 | μονάδα |
9 | Εγχειρίδιο | 1 | μονάδα |
10 | Έκθεση εργοστασιακών δοκιμών | 1 | μονάδα |
III. Τεχνικό χαρακτηριστικό
- Τα δεδομένα είναι ακριβή επειδή τα δεδομένα ρεύματος, τάσης, κυματομορφής λαμβάνονται δειγματοληπτικά απευθείας από την πλευρά υψηλής τάσης.
- Έχει λειτουργία προστασίας από υπέρταση. Εάν η τάση εξόδου υπερβεί την καθορισμένη οριακή τιμή, το όργανο θα κλείσει με χρόνο δράσης μικρότερο από 20 ms.
- Έχει πάνω από την τρέχουσα λειτουργία προστασίας. Θα τερματιστεί η λειτουργία εάν το ρεύμα υπερβεί την καθορισμένη τιμή σε πλευρά υψηλής τάσης με χρόνο δράσης μικρότερο από 20 ms. Και θα κλείσει εάν το ρεύμα υπερβεί το ονομαστικό ρεύμα σε πλευρά χαμηλής τάσης με χρόνο δράσης μικρότερο από 20 ms.
- Μια ενσωματωμένη αντίσταση προστασίας και έτσι δεν χρειάζεται άλλη εξωτερική αντίσταση?
- Λαμβάνει κύκλωμα ελέγχου αρνητικής ανάδρασης κλειστού βρόχου υψηλής και χαμηλής τάσης, και έτσι η τάση δεν θα ανεβαίνει λόγω μιας εγγενούς χωρητικότητας.
IV. Γενικά τεχνικά δεδομένα
- Συχνότητα εξόδου: 0.1Hz, 0.05Hz, 0.02Hz
- Ακρίβεια μέτρησης: 3%
- Θετικά και αρνητικά σφάλματα κορυφής τάσης: ≤ 3%
- Διαμόρφωση κύματος τάσης τάσης: ≤ 5%
- Κατάσταση χρήσης: εσωτερική και εξωτερική. θερμοκρασία: -10 ℃ + 40 ℃
- Υγρασία: ≤ 85% RH
- Ισχύς: AC50Hz, 220V ± 5%
V. Οπτικό μοντέλο και πεδίο δοκιμών:
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Δυνατότητα φόρτωσης | Βάρος | Εφαρμογή |
| VLF-30 | 30kV (Τιμή κορυφής) | 0.1Ηζ, <1.1 μF | Ελεγκτής: 4㎏ Εξοπλισμός ενίσχυσης: 25㎏ Διάσταση: 323 * 174 * 323 | 10 kV Καλώδιο, γεννήτρια, κλπ. |
| 0.05Ηζ, <2.2 μF | ||||
| 0.02Ηζ, <5.5 μF | ||||
| VLF-40 | 40kV (Τιμή κορυφής) | 0.1Ηζ, <1.1 μF | Ελεγκτής: 5㎏ Εξοπλισμός ενίσχυσης: 30㎏ Διάσταση: 357 * 208 * 343 | Καλώδιο 13.8 kV, γεννήτρια κ.λπ. |
| 0.05Ηζ, <2.2 μF | ||||
| 0.02Ηζ, <5.5 μF | ||||
| VLF-50 | 50kV (Τιμή κορυφής) | 0.1Ηζ, <1.1 μF | Ελεγκτής: 6㎏ Εξοπλισμός ενίσχυσης: 45㎏ Διάσταση: 357 * 210 * 365 | Καλώδιο 15.75 kV, γεννήτρια κ.λπ. |
| 0.05Ηζ, <2.2 μF | ||||
| 0.02Ηζ, <5.5 μF | ||||
| VLF-60 | 60kV (Τιμή κορυφής) | 0.1Ηζ, <1.1 μF | Ελεγκτής: 6㎏ Εξοπλισμός ενίσχυσης: 50㎏ Διάσταση: 357 * 220 * 370 | 18 kV Καλώδιο, γεννήτρια, κλπ. |
| 0.05Ηζ, <2.2 μF | ||||
| 0.02Ηζ, <5.5 μF | ||||
| VLF-80 | 80kV (Τιμή κορυφής) | 0.1Ηζ, <1.1 μF | Ελεγκτής: 8㎏ Εξοπλισμός ενίσχυσης: 90㎏ Διάσταση: 357 * 240 * 390 | 35 kV Καλώδιο, γεννήτρια κ.λπ. |
| 0.05Ηζ, <2.2 μF | ||||
| 0.02Ηζ, <5.5 μF |
ΣΗΜΕΙΩΣΗ: Πρότυπο δοκιμής τάσης
1.Για δοκιμή καλωδίων
Δοκιμή κορυφής τάσης δοκιμής: Umax = 3U 0 ,
U 0 = Μονοφασική ονομαστική τάση καλωδίου
Χρόνος δοκιμής: 60mints
2. Για τον στάτορα γεννήτριας
U δοκιμή = 1.414 * βΚΟ 0 ,
Δοκιμή U - τάση δοκιμής κορυφής 0,1 kHz (kV).
β ------- 0.1Hz και 50Hz ισοδύναμο παράγοντα τάσης, συνήθως λαμβάνοντας 1.2?
K ------ Συνήθως παίρνετε 1,3 έως 1,5, παίρνετε γενικά 1,5;
Uo ----- Ονομαστική τάση γεννήτριας στάτη (kV) ;:
