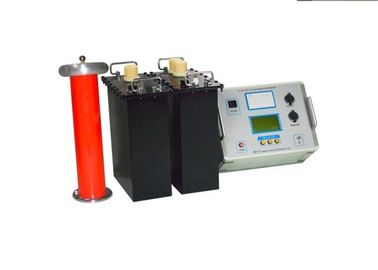

VLF μηχανή δοκιμής υψηλής τάσης, ελεγκτής εναλλασσόμενου ρεύματος Hipot για το μεγάλο αντικείμενο ικανότητας
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή:: | Ίδιος-χαμηλή αρχή τεχνολογίας συχνότητας | Χρήση: | Δοκιμή Hipot για 35KV και κάτω από το καλώδιο τροφοδοσίας και τη γεννήτρια των MV |
|---|---|---|---|
| το στοιχείο: | Ελεγκτής, ενισχυτής HV, φορτίο πυκνωτών αποζημιώσεων | Συχνότητα δοκιμής: | 0.1Hz, 0.05Hz, 0.02Hz |
| Max.Test τάση: | 30KV, 50KV, 90KV | Σειρά φορτίων:: | 0.1Hz, ≤0.5μF 0.05HZ, ≤0.1μF 0.02HZ ≤2.5μF |
| Ακρίβεια δοκιμής: | Τουλάχιστον 3% | Κυματοειδές παραγωγής: | Καλό κύμα ημιτόνου, τάση, διαστρέβλωση ≤ 5% κυματοειδούς |
| HV συμπληρωματικός χρησιμοποιώντας τρόπος: | Ενιαίος ή σωρηδόν σύνδεση | κύκλος καθήκοντος: | 60mints |
| Υψηλό φως: | vlf υψηλής τάσης hipot όργανα,vlf εξοπλισμός δοκιμής καλωδίων |
||
VLF μηχανή δοκιμής υψηλής τάσης, VLF ελεγκτής εναλλασσόμενου ρεύματος Hipot, εξεταστικό μεγάλο αντικείμενο ικανότητας
Ι. περιγραφή προϊόντων VLF της τεχνολογίας δοκιμής:
Η εξαιρετικά χαμηλής συχνότητας μόνωση αντιστέκεται τη δοκιμή τάσης είναι μια εναλλακτική μέθοδος γιατί η συχνότητα ισχύος αντιστέκεται τη δοκιμή τάσης.
Χρησιμοποιώντας 0.1Hz εξαιρετικά χαμηλής συχνότητας αντισταθείτε τη δοκιμή τάσης αντικαθιστά την δύναμη-συχνότητα αντιστέκεται τη δοκιμή τάσης, όχι μόνο είναι ισοδύναμος με τον ίδιο εξοπλισμό, και μειώνει πολύ τον όγκο και το βάρος, έτσι η υπερβολικά χαμηλή συχνότητα αντιστέκεται τη συσκευή τάσης χρησιμοποιείται ευρέως στις μεγάλες γεννήτριες, τα καλώδια, τάση εναλλασσόμενου ρεύματος δοκιμής πυκνωτών ισχύος αντιστέκονται τα προϊόντα δοκιμής.
ΙΙ. πλεονέκτημα χαρακτηριστικών γνωρισμάτων Technogy VLF δοκιμής συχνότητας test/VF του /power ΣΥΝΕΧΟΥΣ δοκιμής στη δοκιμή
| Πτυχές | Συνεχές ρεύμα | Συχνότητα ισχύος | Μεταβλητή συχνότητα | 0.1Hz VLF |
| Ισοδυναμία | Φτωχός | Καλός | Καλός | Καλός |
| Ζημία μόνωσης | ισχυρός | προσβολή | προσβολή | προσβολή |
| Ασφάλεια λειτουργίας | σχετικά χαμηλός | σχετικά χαμηλός | σχετικά χαμηλός | υψηλός |
| Δυσκολία καλωδίωσης | περίπλοκος | περίπλοκος | οι περισσότεροι περίπλοκοι | απλός |
| Όγκος | ο μικρότερος | ο μεγαλύτερος | μεγάλος | μικρός |
Δείτε από τον ανωτέρω πίνακα, VLF η δοκιμή είναι το υποκατάστατο της δοκιμής συχνότητας ισχύος. Είναι κατάλληλο για τον ηλεκτρικό εξοπλισμό με τη μεγάλη ικανότητα.
ΙΙΙ. πλεονέκτημα και Feaure προϊόντων
-
Τα στοιχεία του ρεύματος και της τάσης λαμβάνονται άμεσα μέσω δειγματοληψία της υψηλής πλευράς και είναι αληθινή και ακριβής.
-
Over-voltage προστασία: το όργανο θα διακόψει στην προστασία μέσα στην κα 20 όταν υπερβαίνει η τάση παραγωγής τις περιοριστικές τιμές της ρύθμισης.
-
Over-current προστασία: το σχέδιο για τη διπλή προστασία της υψηλής και χαμηλής τάσης, προστασία χρόνου διακοπής μπορεί να είναι ακριβώς θέτω στην υψηλή πλευρά. Το κλείσιμο στους χρόνους προστασίας είναι μέσα στην κα 20 όταν υπερβαίνει το ρεύμα των χαμηλής τάσης πλευρών το αντιδρασμένο ρεύμα.
-
Το υψηλής τάσεως σχέδιο αντιστατών προστασίας παραγωγής στην ώθηση σωμάτων και αυτό δεν είναι καμία ανάγκη στον πρόσθετο εξωτερικό αντιστάτη.
-
Ο κλειστός βρόγχος αρνητικός ανατροφοδοτεί το κύκλωμα ελέγχου της υψηλής και χαμηλής τάσης.
IV. γενικά τεχνικά στοιχεία:
- Μέγιστη τάση: 30kV, 50KV, 90KV μπορεί να διαταχτεί
- Συχνότητα δοκιμής: 0.1Hz, 0.05Hz και 0,02 Hz (επιλέξιμα)
- Θρυαλλίδα: 10A
- Μέγιστη χωρητικότητα φορτίων: 0.5μF σε 0.1Hz 1μFσε0,05 Hz 2.5μF σε 0.02Hz
- Παροχή ηλεκτρικού ρεύματος: 220V ±10%, 50Hz ±5% (εάν χρησιμοποιώντας μια κινητή γεννήτρια, σιγουρεύονται την τάση παραγωγής και η συχνότητα είναι σταθερή. Δύναμη >3kW.)
- Ακρίβεια τάσης παραγωγής: μέγιστη αστάθεια ≤1% τάσης αστάθεια ≤3%συχνότητας διαστρέβλωσηκυματοειδούς: <>5%.
- Εργασιακό περιβάλλον: εσωτερικός ή υπαίθριος -10℃-+40℃ 85%RH
- Βάρος: Μονάδα ελέγχου - 5kg HV μονάδα: 48kg
Παρατηρήσεις: Η ικανότητα του αντικειμένου δοκιμής δεν μπορεί να είναι μεγαλύτερη από τη μέγιστη αξία του οργάνου δοκιμής. Εάν η ικανότητα του αντικειμένου δοκιμής είναι μικρότερη από 0,05μF, το hipot πρέπει να εξοπλιστεί με μια βοηθητική συσκευή (που παρέχεται από HV HIPOT στην επιλογή σας).
V. Άλλο χαρακτηριστικό πρότυπο
| Διαμορφώστε το αριθ. | Εκτιμημένα τάση/ρεύμα |
Μεταφορά φορτίων Ικανότητα |
Δύναμη FuseTube |
Δομή και βάρος προϊόντων |
| Vlf-30 |
30kV/20mA (Αιχμή) |
0.1Hz, ≤1.1µF | 5A |
Ελεγκτής: 4KG Ενισχυτής: 25KG |
| 0.05Hz, ≤2.2µF | ||||
| 0.02Hz, ≤5.5µF | ||||
| Vlf-50 |
50kV/30mA (Αιχμή) |
0.1Hz, ≤1.1µF | 15A |
Ελεγκτής: 4KG Ενισχυτής: 50KG |
| 0.05Hz, ≤2.2µF | ||||
| 0.02Hz, ≤5.5µF | ||||
| Vlf-90 |
90kV/30mA (Αιχμή) |
0.1Hz, ≤0.5µF | 20A |
Ελεγκτής: 4KG Συμπληρωματικός βαθμός 1 (40kV): 25KG Συμπληρωματικός βαθμός 2 (50kV): 50KG |
| 0.05Hz, ≤1µF | ||||
| 0.02Hz, ≤2.5µF |
VI.Test πρότυπα τάσης από αυτό το σύνολο δοκιμής
1 για τις MV και κάτω από το καλώδιο κατηγορίας XLPE:
Μέγιστος τύπος τάσης δοκιμής: Umax=3U0,
U0 = μονοφασική εκτιμημένη τάση του καλωδίου
Χρόνος δοκιμής: 60mints
2 για το στάτη γεννητριών
Utest=1.414*βKU0,
Δοκιμήτου U- 0.1Hz μέγιστη τάση δοκιμής (kV)
β-0.1Hz και ισοδύναμος παράγοντας τάσης 50Hz, συνήθως που παίρνει 1,2
Κ- Συνήθως πάρτε 1,3 έως 1,5, πάρτε γενικά 1,5
Uo- Windings στατών γεννητριών εκτίμησε την τάση (kV):
