Λεπτομερής Περιγραφή Προϊόντος
| Αρχή δοκιμής: | Κύκλωμα μετασχηματιστών δοκιμής συχνότητας ισχύος | Πρότυπο δοκιμής: | Iec60060-1: 2010 |
|---|---|---|---|
| Max.Capacity: | 300KVA | Max. Τάση: | 600KV |
| Χρήση: | Δοκιμή εναλλασσόμενου ρεύματος Hipot στην ποιοτική επιθεώρηση εργοστασίων για τους μετασχηματιστές δ | Συστατικό:: | Κονσόλα ελέγχου, ρυθμιστής τάσης, μετασχηματιστής δοκιμής τύπων κυλίνδρων, αντίσταση προστασίας, και |
| Συχνότητα δοκιμής: | 50Hz ή 60Hz | κύκλος καθήκοντος: | 60mints ή καμένος από τη διαταγή |
| Ακρίβεια δοκιμής: | Τουλάχιστον 1,0% | Κυματοειδές παραγωγής: | καθαρό κύμα ημιτόνου |
| Χαρακτηριστικό σχεδιασμού: | PD ελεύθερο σχέδιο, καθαρή δοκιμή συχνότητας ισχύος, μετασχηματιστής δοκιμής τύπων κυλίνδρων, εύκολο | ||
| Υψηλό φως: | εξοπλισμός δοκιμών μετασχηματιστών διανομής,σύστημα ελέγχου μετασχηματιστών |
||
PD Ελεύθερο σύστημα αντοχής σε τάση εναλλασσόμενου ρεύματος με μετασχηματιστή τύπου κυλίνδρου, μέτρηση μερικής εκφόρτισης
I. Περιγραφή και εφαρμογή προϊόντων:

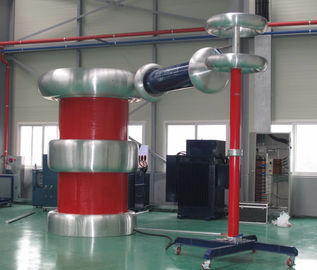

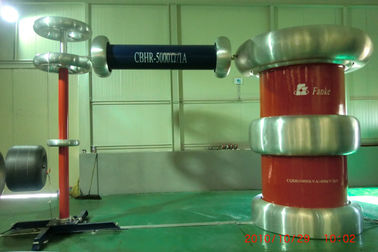

Τα συστήματα δοκιμής τάσης αντοχής PD ελεύθερου εναλλασσόμενου ρεύματος με μετασχηματιστή τύπου κυλίνδρου χρησιμοποιούνται για τη δοκιμή ηλεκτρικών προϊόντων υψηλής τάσης και εξαρτημάτων στην αίθουσα δοκιμών υψηλής τάσης, όπως καλώδια υψηλής τάσης, μετασχηματιστές ισχύος, αγωγοί διανομής με φυσικό αέριο, δακτυλίους, απαγωγείς και μονωτικά υλικά.
Με ευρύ φάσμα εφαρμογών, συνήθως μπορεί να εφαρμοστεί σε δοκιμή ρουτίνας για την επιθεώρηση ποιότητας προϊόντων υψηλής τάσης, η οποία περιλαμβάνει δοκιμή τάσης αντοχής AC συχνότητας, ανίχνευση PD και δοκιμή καλωδίου μακράς διάρκειας. Αυτά τα συστήματα είναι ιδιαίτερα κατάλληλα για δοκιμές που απαιτούν σταθερή τάση, το φορτίο αλλάζει υπό τάση (δοκιμές κορώνας, υγρής και ρύπανσης) ή όταν το φορτίο είναι επαγωγικό (επαγωγικοί μετασχηματιστές τάσης). Ο διαιρέτης τάσης του συστήματος έχει ακροδέκτη σύνδεσης σήματος PD, μέσω εξοπλισμού με αναλυτή PD 2 ή 4 καναλιών (προαιρετικό), μπορεί να πραγματοποιηθεί ανίχνευση PD για δοκιμαστικό αντικείμενο.

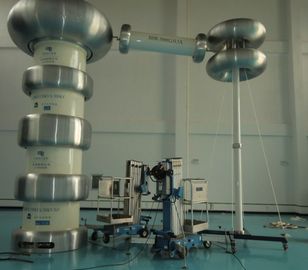

Το μοντέλο CQSB-300KVA / 600KV διαθέτει δύο δοκιμαστικούς μετασχηματιστές δοκιμής κυλίνδρου σε σειρά, σε τάση δοκιμής εξόδου 600KV και ρεύμα δοκιμής 0,5Α. Ο κύκλος εργασιών είναι 60mints επάνω, 60mints μακριά,
Μέχρι τώρα, αυτό το σετ δοκιμών είχε σχηματίσει πολλά διαφορετικά σειριοποιημένα μοντέλα σύμφωνα με διαφορετικές εφαρμογές δοκιμής αντοχής στο votage. Το ίδιο μοντέλο μπορεί να δει και άλλο τυπικό μοντέλο στην ακόλουθη ρήτρα.
ΙΙ. Κύρια εξαρτήματα:
| SN | Όνομα των στοιχείων | Τύπος και προδιαγραφές | Ποσότητα. | Κάθε βάρος | Κάθε διάσταση |
| 1 | Κονσόλα ελέγχου | FKGB-300KVA | 1 τεμάχιο | 180kgs | 1200 * 420 * 820 mm |
| 2 | Ηλεκτρικό ντουλάπι ρυθμιστή τάσης | DT-300KVA | 1 τεμάχιο | 2500kgs | 1100 * 1050 * 1250 mm |
| 3.1 | Πρώτος μετασχηματιστής δοκιμής τύπου κυλιόμενου κυλίνδρου | CQSB-600KVA / 300KV | 1 τεμάχιο | 3000kgs | D1200 * H2800mm |
| 3.2 | Δεύτερος μετασχηματιστής δοκιμής τύπου μεταβλητού κυλίνδρου | CQSB-300KVA / 300KV | 1 τεμάχιο | 2400kgs | D1200 * H2500mm |
| 4 | Αντοχή προστασίας | BHR-0.5Α / 600Κν | 1 τεμάχια | 120kgs | D380 * L850mm |
| 5 | Διαχωριστής τάσης με χωρητικότητα ζεύξης | TJF-600KV / 500pF | 1 σετ | 200kgs | D320 * H6000mm |
| 6 | Ειδικά εξαρτήματα δοκιμών | ||||
| Σημείωση: Ειδικές απαιτήσεις μπορούν να γίνουν με παραγγελία. | |||||

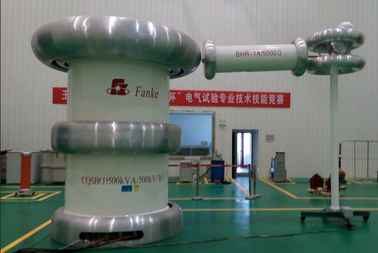

III. Δοκιμή σύνδεσης σύνδεσης (Για παράδειγμα: μοντέλο CQSB-500KVA / 500KV):
IV. Τεχνολογία
- Ο καθαρός έλεγχος συχνότητας σε συχνότητα 50Hz ή 60Hz, παραμόρφωση τάσης εξόδου (THD) είναι πολύ μικρός.
- Αντιμετώπιση χαμηλών μερικών απαιτήσεων μέτρησης απόρριψης
- Δομοστοιχειωτή δομή για εξοικονόμηση χώρου στην αίθουσα δοκιμών
- Χαμηλή αντίσταση, ευρύ φάσμα εφαρμογών
- Εύκολη λειτουργία με σύστημα μέτρησης ελεγχόμενο από υπολογιστή
- Πλήρες κύκλωμα προστασίας για την ασφάλεια του προσωπικού και του εξοπλισμού
- Ηλεκτρονικά εξαρτήματα ευαίσθητα στην υπέρταση και στα μεταβατικά συστήματα προστασίας
- Ιδιαίτερα κατάλληλο για δοκιμές που απαιτούν σταθερή τάση ακόμη και αν το φορτίο αλλάζει υπό τάση (δοκιμές κορώνας, υγρής και ρύπανσης) ή όταν το φορτίο είναι επαγωγικό (επαγωγικοί μετασχηματιστές τάσης).
V. Γενικά τεχνικά χαρακτηριστικά:
- Τρόπος δοκιμής συστήματος: PD Free AC αντοχή σε συστήματα δοκιμής τάσης με μετασχηματιστή τύπου κυλίνδρου
- Μοντέλο συστήματος: CQSB-300KVA / 600KV
- Τροφοδοσία εισόδου: 380 ± 10% (μονοφασική), 50Hz / 60Hz
- Ονομαστική χωρητικότητα εξόδου: 300kVA
- Ονομαστική τάση εξόδου: 300KV, 600KV
- Μέγιστη τάση δοκιμής: όχι μεγαλύτερη από 600KV
- Ονομαστικό ρεύμα εξόδου: 0.5A
- Reg. Εύρος Freq: 50 / 60Hz
- Τάση κυματομορφής τάσης συντονισμού εξόδου: καθαρό ημιτονοειδές κύμα
- Αύξηση θερμοκρασίας: Λιγότερο από 65Κ κάτω από το ονομαστικό ρεύμα εργασίας 60mints?
- Επίπεδο θορύβου: Δεν υπερβαίνει τα 65dB
- Δομή: εμβαπτισμένη σε λάδι με κυλινδρικό σχεδιασμό
VI. Άλλα προαιρετικά εξαρτήματα
- Φίλτρο θορύβου παροχής ενέργειας
- Τριπλό και πέμπτο φίλτρο
- Αντιδραστήρας αντιστάθμισης
- Ηλεκτρονική συσκευή ταχείας προστασίας υπερβολικής τάσης
- Στάνταρ πυκνωτή SF6 ·
- Ανιχνευτής μερικής εκκένωσης
VII. Άλλο τυπικό μοντέλο
1. Τύπος μετασχηματιστή :
| ΜΟΝΤΕΛΟ | Ονομαστική χωρητικότητα (KVA) | Είσοδος εισόδου LV (KV) | Ονομαστική τάση εξόδου (KV) | Διαστάσεις μετασχηματιστή κυλίνδρων D × H (mm) | Βάρος (kg) |
| CQSB-1.5KVA / 50KV | 1.5 | 0,22 | 50 | φ430 * 580 | 65 |
| CQSB-2.5KVA / 50KV | 2.5 | 0,22 | 50 | Φ280 * 500 | 70 |
| CQSB-3KVA / 50KV | 3 | 0,22 | 50 | φ300 * 510 | 72 |
| CQSB-5KVA / 50KV | 5 | 0,22 | 50 | φ460 * 580 | 110 |
| CQSB-5KVA / 100KV | 5 | 0,22 | 100 | Φ640 * 820 | 130 |
| CQSB-10KVA / 100KV | 10 | 0,22 | 100 | Φ620 * 850 | 160 |
| CQSB-50KVA / 100KV | 50 | 0.4 | 100 | φ725 * 1100 | 500 |
| CQSB-12KVA / 120KV | 12 | 0,38 | 120 | φ750 * 1230 | 380 |
| CQSB-15KVA / 150KV | 15 | 0,38 | 150 | φ820 * 1220 | 500 |
| CQSB-20KVA / 200KV | 20 | 0,38 | 200 | φ1080 * 1700 | 900 |
| CQSB-50KVA / 250KV | 50 | 0,38 | 250 | φ1460 * 1520 | 1250 |
| CQSB-75KVA / 250KV | 75 | 0,38 | 250 | φ1460 * 1780 | 1450 |
| CQSB-75KVA / 500KV | 75 | 0,38 | 500 | φ2000 * 4850 | 6800 |
| CQSB-100KVA / 100KV | 100 | 0,38 | 100 | φ1000 * 1250 | 800 |
| CQSB-100KVA / 150KV | 100 | 0,38 | 150 | φ1410 * 1620 | 1700 |
| CQSB-100KVA / 250KV | 100 | 0.6 | 250 | φ1100 * 1450 | 1550 |
| CQSB-125KVA / 250KV | 125 | 0,38 | 250 | φ1540 * 2060 | 3460 |
| CQSB-150KVA / 150KV | 150 | 0.6 | 150 | φ1420 * 1620 | 2200 |
| CQSB-2000KVA / 500KV | 2000 | 3 | 500 | φ3000 * 4800 | 50000 |
2. Τύποι μετασχηματιστών τύπου μετασχηματιστή:
| ΜΟΝΤΕΛΟ | Ονομαστική χωρητικότητα (KVA) | Είσοδος εισόδου LV (KV) | Ονομαστική τάση εξόδου (KV) | Διαστάσεις μετασχηματιστή κυλίνδρων D × H (mm) | Βάρος (kg) |
| CQSB-10KVA / 2 * 50KV | 10 | 0.2 | 100 | φ410 * 980 | 200 |
| CQSB-25KVA / 2 * 125Κν | 25 | 0,38 | 250 | φ1250 * 2200 | 890 |
| CQSB-100KVA / 2 * 200KV | 100 | 0,38 | 400 | φ1580 * 3650 | 2500 |
| CQSB-150KVA / 2 * 150KV | 150 | 0,38 | 300 | φ1600 * 3200 | 3980 |
| CQSB-300KVA / 2 * 150KV | 300 | 0,38 | 300 | φ1600 * 3800 | 4280 |
| CQSB-250KVA / 2 * 250KV | 250 | 0,38 | 500 | φ2220 * 6100 | 11200 |
| CQSB-500KVA / 2 * 250KV | 500 | 0.6 | 500 | φ2030 * 4600 | 18500 |
| CQSB-600KVA / 2 * 300KV | 600 | 3 | 600 | φ3200 * 8000 | 19000 |
| CQSB-1200KVA / 2 * 300KV | 1200 | 0.6 | 600 | φ3000 * 6200 | 28900 |
| CQSB-1250KVA / 2 * 125Κν | 1250 | 3 | 250 | φ4500 * 3200 | 14500 |
| CQSB-300KVA / 2 * 300KV | 300 | 3 | 600 | Φ2610 * 5600 | 10000 |
