Φορητό σύστημα δοκιμής συντονισμού εναλλασσόμενου ρεύματος για δοκιμή GIS 132KV με 60 κύκλους λειτουργίας των νομισμάτων
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή δοκιμής: | Μεταβλητό ηχηρό κύκλωμα συχνότητας | Χρήση: | Το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης κάτω από 275KV |
|---|---|---|---|
| Max.Capacity: | 275kva | Max. Τάση: | 275kV |
| Χαρακτηριστικό σχεδιασμού: | Φορητός τύπος, ελαφρύτερο βάρος μονών κομματιών, ειδικό για την επιτόπιες εγκατάσταση και τη δοκιμή | Συστατικό:: | V/F πηγή ισχύος, μετασχηματιστής διέγερσης, ελαφρύτερος μορφωματικός αντιδραστήρας δοκιμής, και διαι |
| Συχνότητα δοκιμής: | 30-300HZ | κύκλος καθήκοντος: | 60 μέντες |
| Ακρίβεια δοκιμής: | Τουλάχιστον 1,5% | Κυματοειδές παραγωγής: | Καλό κύμα ημιτόνου |
| Ειδικός για: | Επιτόπια δοκιμή για 132 KV GIS και το μέσο καλώδιο τάσης | Αντιδραστήρας που χρησιμοποιεί τον τρόπο: | Σωρηδόν ή στην παράλληλη σύνδεση |
| Πρότυπο δοκιμής: | IEC 600601:2010 IEC 62271203:2011 για το GIS, IEC 60840:2011 για το καλώδιο XLPE | ||
| Υψηλό φως: | σύστημα δοκιμής συντονισμού υψηλής τάσης,δοκιμές υψηλής τάσης ηλεκτρικού εξοπλισμού |
||
Φορητό σετ αντοχής σε τάση αντοχής φορητών μεταβλητών συχνότητας, για δοκιμή GIS 132KV
I. Εφαρμογή:

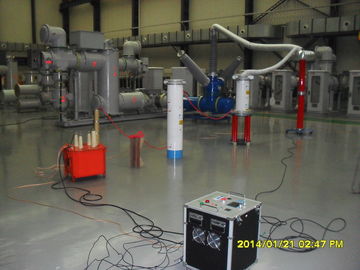

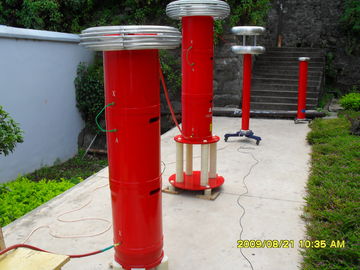

Αυτό το δοκιμαστικό μοντέλο CHX-275KVA / 275KV έχει σχεδιαστεί για δοκιμή αντοχής σε τάση αντοχής 132kV και χαμηλότερης τάξης GIS επί τόπου με τεχνολογία κυκλωμάτων συντονισμού μεταβλητής συχνότητας. η υψηλότερη τάση δοκιμής δεν υπερβαίνει τα 275KV. συχνότητα δοκιμής: 30-300Hz; ο κύκλος εργασιών δεν υπερβαίνει τα 60χλμ.
Μέσω του αρθρωτού δοκιμαστικού αντιδραστήρα χρησιμοποιείται παράλληλα, το μοντέλο δοκιμαστικών συνόλων CHX-275KVA / 275KV μπορεί επίσης να εκτελεστεί η ακόλουθη δοκιμή hipot AC:
- Δεν υπερβαίνει τα 55KV και 5Α για το καλώδιο XLPE μέσης τάσης, scuh ως 45KV και κάτω από την κλάση.
- Ν o περισσότερο από 110KV και 2A για καλώδιο XLPE μέσης τάσης, scuh ως 66KV και κάτω από τάξη.
- Δεν υπερβαίνει τα 275KV και 1A για GIS μέσης τάσης, scuh ως 132KV ~ 170KV και κάτω από τάξη.
- Δεν υπερβαίνει τα 55KV και 5Α για κινητήρα ισχύος ή γεννήτρια σε 45 ~ 55Hz
- Διακόπτης μέσης τάσης και μετασχηματιστής ισχύος, scuh ως 132KV και κάτω τάξη.
Μέχρι στιγμής, αυτά τα φορητά σχεδιασμένα σετ δοκιμών μπορούν να σχηματίσουν πολλά διαφορετικά σειριοποιημένα μοντέλα σύμφωνα με διαφορετικές μέσες διαβαθμίσεις αντοχής σε εφαρμογές δοκιμών μέσω αντιδραστήρων δοκιμής σε σειρά ή σε παράλληλη σύνδεση και αριθμό διαμορφώσεων σε κάθε σετ. Το ίδιο μοντέλο μπορεί να δει ένα άλλο τυπικό μοντέλο στην ακόλουθη ρήτρα.
2. Κύρια στοιχεία:
| SN | Όνομα των στοιχείων | Τύπος και προδιαγραφές | Ποσότητα. | Κάθε βάρος | Κάθε διάσταση |
| 1 | Μεταβλητή ισχύς συχνότητας | FKVF-20kW / 380V | 1 τεμάχιο | 20kgs | 440 * 360 * 360mm |
| 2 | Μετασχηματιστής διέγερσης | CQSB (J) -15 kVA / 15 kV, 3 KV | 1 τεμάχιο | 50kgs | 520 * 350 * 550 mm |
| 3 | HV αντιδραστήρα δοκιμής συντονισμού | CHX (kf) -55 kVA / 55 kV | 5 κομμάτια | 60kgs | D480 * H520mm |
| 4 | Χωρητικό διαχωριστικό | TRF-300kV / 1000pF | 1 σετ | 35kgs | D170 * H1850mm |
| 5 | Ειδικά εξαρτήματα δοκιμών | 1 σετ |
Σημείωση: 1.Το capacitantor μπορεί να είναι προαιρετικό όταν δοκιμάζετε κινητήρα ισχύος, γεννήτρια και μετασχηματιστή ισχύος κάτω από 45 ~ 65Hz.
2.Ο δοκιμαστικός αντιδραστήρας μπορεί να παραχθεί για να είναι 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV για κάθε κομμάτι σύμφωνα με το διαφορετικό αντικείμενο δοκιμασμένου αντικειμένου ή πελάτη requried.

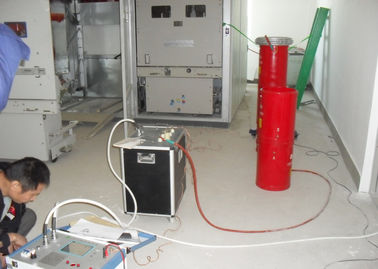

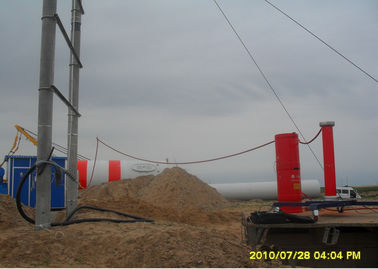

III. Δοκιμή:
VF: Πηγή ισχύος μεταβλητής συχνότητας T: Μετασχηματιστής διέγερσης
L: Αντιδραστήρας δοκιμής Cx: Εξοπλισμός δοκιμής MOA1: Αλεξικέραυνο
C1, C2: Διαχωριστής τάσης (C1 είναι βραχίονας υψηλής τάσης, C2 είναι βραχίονας χαμηλής τάσης)
V. Σχηματικό διάγραμμα καλωδίωσης δοκιμής (για παράδειγμα):
V. Γενικά τεχνικά χαρακτηριστικά:
- Τρόπος δοκιμής συστήματος: Σειρά συντονισμού με μεταβλητή συχνότητα
- Μοντέλο συστήματος: FKTF-275KVA / 275KV
- Τροφοδοσία εισόδου: 380 ± 10% (τριφασική), 50Hz / 60Hz
- Ονομαστική παράμετρος αυτεπαγωγής: 55KVA / 55KV / 1A / 200H / το καθένα
- Αριθμός αντιδραστήρα δοκιμής ΗV: 5 τεμάχια
- Ονομαστική χωρητικότητα εξόδου: 275kVA
- Ονομαστική τάση εξόδου: 275KV
- Μέγιστη τάση δοκιμής: όχι μεγαλύτερη από 275KV
- Ονομαστικό ρεύμα εξόδου: 1Α / μεμονωμένο τεμάχιο ή σε σειρά, 5Α σε παράλληλη
- Reg. Εύρος Freq: 30Hz-300Hz
- Τάση κυματομορφής τάσης συντονισμού εξόδου: ημιτονοειδές κύμα
- THD της κυματομορφής εξόδου: ≤1%
- Επίπεδο μόνωσης: Κάτω από 1,1 φορές και διατήρηση 1 λεπτό, κανονικό
- Κύκλος λειτουργίας: 60 λεπτά σε κατάσταση λειτουργίας υπό ονομαστικό ρεύμα.
- Ο συντελεστής ποιότητας της δοκιμής ορίστηκε η ίδια: Q≥30 (σε F = 30HZ);
- Αύξηση θερμοκρασίας: Λιγότερο από 65Κ κάτω από το ονομαστικό ρεύμα εργασίας 60mints?
- Επίπεδο θορύβου: Δεν υπερβαίνει τα 70Β
- Δομή αντιδραστήρα: ξηρός τύπος, τύπος κυλίνδρου εποξειδικού σωλήνα.
VI. Κύριο πάνελ λογισμικού μέτρησης και ελέγχου:
Σημείωση: Αυτός είναι ο πίνακας λογισμικού πριν από την έναρξη της δοκιμής για τη ρύθμιση παραμέτρων
VII. Κατάλογος συσκευασίας ξύλινης θήκης
| Αριθ. Υποθέματος | Όνομα συσκευασίας | Μοντέλο & spec. | Τα εμπορεύματα διατίθενται στην ξύλινη θήκη | Διάσταση ξύλινης θήκης (cm) | Περίπτωση μικτού βάρους | Αριθμός υπόθεσης | Παρατήρηση |
| 6-1 | Πηγή ισχύος VF | FKVF-20kW | 1 τεμάχιο | 55 * 47 * 60 | 45kgs | 1 | |
| 6-2 | Μετασχηματιστής διέγερσης | CQSB (J) -15 kVA | 1 τεμάχιο | 67 * 51 * 87 | 110kgs | 1 | |
| 6-3 | Αντιδραστήρες ΗV | CHX (kf) -55 kVA / 55 kV | 5 κομμάτια | 141 * 98 * 82 | 619kgs | 1 | Ένα πακέτο συσκευασίας |
| Κουτί εξαρτημάτων | Συμπεριλαμβανομένων των καλωδίων δοκιμής και του εγχειριδίου | 1 σετ | |||||
| 6-4 | Διαχωριστής τάσης | TRF-300kV-1000pF | 1 τεμάχιο | 178 * 57 * 51 | 80kgs | 1 | |
| 6-5 | Δακτύλιος Corona για διαιρέτη, αντιδραστήρα | 1 σετ | 90 * 90 * 94 | 56kgs | 1 | Ένα πακέτο συσκευασίας | |
| Βάση στήριξης για διαιρέτη | 1 τεμάχιο | ||||||
| 6-6 | Βάσεις στήριξης μόνωσης για τον αντιδραστήρα | 28KV, 165KV το καθένα | 2 κομμάτια | 63 * 63 * 123 | 52kgs | 1 | |
| Σύνολο | 962kgs | 6 ξύλινη θήκη |
VIII.Αξεσουάρ
- Κουτί αξεσουάρ για αξεσουάρ αποθήκευσης
- Καλώδια εισόδου πηγής ρεύματος
- Καλώδια εξόδου πηγή ενέργειας
- Καλώδια εξόδου συναρπαστικού μετασχηματιστή
- Καλώδια γείωσης συστήματος
- Παράλληλα καλώδια του αντιδραστήρα
- HV καλώδια μέτρησης (τα καλώδια εξόδου σήματος του διαιρέτη τάσης)
- Καλώδια εξόδου ΗV (αντιδραστήρας για διαίρεση, διαχωριστικό προς δοκιμαστικό αντικείμενο)
- Βάση στήριξης μόνωσης
- δακτύλιο κορώνα για δοκιμή 275KV
- Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήστη και λίστα συσκευασίας.
IX. Άλλο προαιρετικό μοντέλο
1. Για τη δοκιμή επιτόπου GIS
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Εφαρμογή (Από την έναρξη 45Hz) |
| CHX-135KVA / 135KV | 27KV * 5 | 1Α | 135KVA | Για 72,5KV και κάτω από το GIS |
| CHX-270KVA / 135KV | 27KV * 5 | 1Α | 135KVA | Για 72,5KV και κάτω από το GIS |
| CHX-216KVA / 216KV | 27KV * 8 | 1Α | 216KVA | Για 123KV και κάτω από το GIS |
| CHX-270KVA / 270KV | 27KV * 10 | 1Α | 270KVA | Για 145KV και κάτω από το GIS |
| CHX-275KVA / 275KV | 275KV | 2Α | 275KVA | Για 170KV και κάτω από το GIS |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
2. Για την επιτόπια δοκιμή καλωδίου XLPE 45KV XLPE
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Μέγιστη εφαρμογή |
| CHX-108/54 | 54KV | 2Α | 108KVA | Καλώδιο 45kV≤1χλμ |
| CHX-216/54 | 54KV | 4Α | 216KVA | Καλώδιο 45kV≤2km |
| CHX-324/54 | 54KV | 6Α | 324KVA | Καλώδιο 45kV≤3χλμ |
| CHX-432/54 | 54KV | 8Α | 432KVA | Καλώδιο 45kV≤4km |
| CHX-540/54 | 54KV | 10Α | 540KVA | Καλώδιο 45kV≤5χλμ |
| CHX-1080/54 | 54KV | 20Α | 1080KVA | Καλώδιο 45kV≤10χλμ |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
3. Για την επιτόπια δοκιμή καλωδίου XLK 66KV XLPE
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Μέγιστη εφαρμογή |
| CHX-160/80 | 80KV | 2Α | 160KVA | Καλώδιο 66kV≤0,5χλμ |
| CHX-320/80 | 80KV | 4Α | 320KVA | Καλώδιο 66kV≤1χλμ |
| CHX-640/80 | 80KV | 8Α | 640KVA | Καλώδιο 66kV≤2χλμ |
| CHX-960/80 | 80KV | 12Α | 960KVA | Καλώδιο 66kV≤3χλμ |
| CHX-1280/80 | 80KV | 16Α | 1280KVA | Καλώδιο 66kV≤4km |
| CHX-1600/80 | 80KV | 20Α | 1600KVA | Καλώδιο 66kV≤5χλμ |
| CHX-3200/80 | 80KV | 40Α | 3200KVA | Καλώδιο 66kV≤10χλμ |
| CHX-9600/80 | 80KV | 120Α | 9600KVA | Καλώδιο 66kV≤20χλμ |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
X. Πρότυπος πίνακας δοκιμών μόνωσης στο εργοτάξιο από το IEC62271-203: 2011 για το GIS
XI. Πρότυπος πίνακας δοκιμών μόνωσης στο εργοτάξιο από το πρότυπο IEC 60840: 2011 για καλώδιο XLPE
