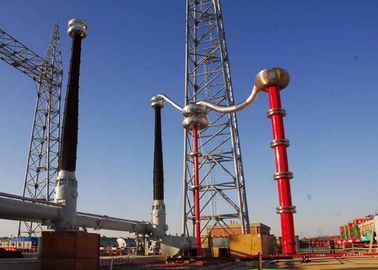

Σύστημα δοκιμών συντονισμού μεταβλητής συχνότητας εναλλασσόμενου ρεύματος, σετ δοκιμών υψηλής τάσης για υποσταθμούς UHV ή GIS

III. Δοκιμή:


VF: Πηγή ισχύος μεταβλητής συχνότητας T: Μετασχηματιστής διέγερσης
L: Αντιδραστήρας δοκιμής Cx: Εξοπλισμός δοκιμής MOA1: Αλεξικέραυνο
C1, C2: Διαχωριστής τάσης (C1 είναι βραχίονας υψηλής τάσης, C2 είναι βραχίονας χαμηλής τάσης)


IV. Γενικά τεχνικά δεδομένα:

1. Τρόπος δοκιμής συστήματος: Σειρά συντονισμού με μεταβλητή συχνότητα
2. Μοντέλο συστήματος: CHX-4000KVA / 200KV, 400KV, 600KV, 800KV, 1000KV
3. Τροφοδοσία εισόδου: 380 ± 10% (τριφασική), 50Hz / 60Hz
4. Αριθμός αντιδραστήρα δοκιμής ΗV: 4 τεμάχια
5. Ονομαστική χωρητικότητα εξόδου: 4000kVA
6. Ονομαστική τάση εξόδου: 200KV, 400KV, 600KV, 800KV, 1000KV
7. Μέγιστη τάση δοκιμής: όχι μεγαλύτερη από 200KV, 400KV, 600KV, 800KV, 1000KV
8. Ονομαστικό ρεύμα εξόδου: 4Α / μεμονωμένο τεμάχιο ή σε σειρά, 16Α ή 20Α σε παράλληλη
9. Reg. Εύρος Freq: 20Hz-300Hz
10. Τάση κυματομορφής τάσης συντονισμού εξόδου: ημιτονοειδές κύμα
11. THD της κυματομορφής εξόδου: ≤1%
12. Επίπεδο μόνωσης: Κάτω από 1,1 φορές και διατήρηση 1 λεπτό, κανονικό
13. Κύκλος λειτουργίας: Προαιρετικά 60mint για κατάσταση λειτουργίας κάτω από το ονομαστικό ρεύμα.
14. Ο συντελεστής ποιότητας της δοκιμής ορίστηκε: Q≥60
15. Αύξηση θερμοκρασίας: Λιγότερο από 65K υπό ονομαστικό ρεύμα που λειτουργεί με κύκλο λειτουργίας.
16. Επίπεδο θορύβου: Δεν υπερβαίνει τα 70Β
17. Δομή αντιδραστήρα: τύπος εμβαπτιζόμενου λαδιού, τύπος κυλίνδρου εποξειδικού σωλήνα.

V. Τεχνικό χαρακτηριστικό και πλεονέκτημα

• Αρθρωτός σχεδιασμός, ικανός για σειριακή παράλληλη σύνδεση αντιδραστήρων, ευρύ φάσμα εφαρμογών.
• Εύρος συχνότητας λειτουργίας: 20-300Hz
• Υψηλή τιμή παράγοντα ποιότητας: Q ≥ 100 (όταν f = 20Hz) μεγάλη θερμική χωρητικότητα, χαμηλή αύξηση θερμοκρασίας, μεγάλη
• συνεχής περίοδος απόδοσης
• Βολικό για δοκιμή πεδίου για μέγεθος και βάρος μικρότερο από τους συμβατικούς μετασχηματιστές δοκιμής.
• Η κυματομορφή της τάσης εξόδου είναι η ημιτονοειδής κύμα, ο συντελεστής απόκλισης της κυματομορφής ≤ 1%
• Αυτή η συσκευή μπορεί να εξοπλιστεί μαζί με το ειδικό όχημα δοκιμής και το δοχείο
• PD ελεύθερος σχεδιασμός προαιρετικός.

VI. Κύριο πάνελ λογισμικού μέτρησης και ελέγχου ως εξής:

VII.Αξεσουάρ

• Κουτί αξεσουάρ για αξεσουάρ αποθήκευσης
• Καλώδια εισόδου πηγής ρεύματος
• Καλώδια εξόδου πηγή ενέργειας
• Καλώδια εξόδου συναρπαστικού μετασχηματιστή
• Καλώδια γείωσης συστήματος
• Παράλληλα καλώδια του αντιδραστήρα
• HV καλώδια μέτρησης (τα καλώδια εξόδου σήματος του διαιρέτη τάσης)
• Καλώδια εξόδου ΗV (αντιδραστήρας για διαίρεση, διαχωριστικό προς δοκιμαστικό αντικείμενο)
• Βάση στήριξης για διαιρέτη
• Δακτύλιος Corona για αντιδραστήρα δοκιμής και διαχωριστή
• Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήστη και λίστα συσκευασίας.

VIII. Άλλο τυπικό μοντέλο

1 Για δοκιμασία hipot AC επιτόπου 123KV ~ 300KV GIS

2 Για δοκιμή hipot AC επιτόπου δοκιμών AC 145KV ~ 362KV

3 Για δοκιμή hipot AC επιτόπου δοκιμής 170KV ~ 550KV GIS

4 Για δοκιμασία hipot AC επιτόπου 123KV ~ 800KV GIS

IX. Πρότυπος πίνακας δοκιμών μόνωσης επιτόπου από το IEC 62271-203: 2011 για HV GIS
