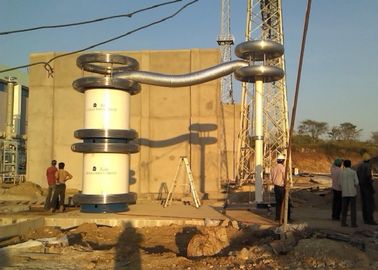

Long HV XLPE συσκευή δοκιμής καλωδίων / Εξοπλισμός δοκιμής HV 3000KVA ή χωρητικότητα OEM
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή δοκιμής: | Μεταβλητό ηχηρό κύκλωμα συχνότητας | Χρήση: | Το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης για το καλώδιο HV ή το GIS |
|---|---|---|---|
| Max.Capacity: | 3000KVA ή cOem | Max.Voltage: | 150KV ή cOem |
| Συχνότητα δοκιμής: | 20-300Hz | κύκλος καθήκοντος: | 60 μέντες ή cOem |
| Ακρίβεια δοκιμής: | Τουλάχιστον 1,5% | Ειδικός για: | Επιτόπια δοκιμή για το μακριά καλώδιο HV XLPE και το GIS |
| Πρότυπο δοκιμής: | IEC 600601:2010 IEC 60840:2011 και IEC 62067:2011 για το καλώδιο XLPE | ||
| Υψηλό φως: | σύστημα δοκιμής συντονισμού υψηλής τάσης,δοκιμές υψηλής τάσης ηλεκτρικού εξοπλισμού |
||
Ανταποκριτής δοκιμής τάσης αντοχής μεταβλητής συχνότητας για καλώδιο Long HV XLPE
I. Εφαρμογή:
Ο αντιδραστήρας δοκιμής υψηλής τάσης είναι ενισχυτής υψηλής τάσης ή γεννήτρια στο κυκλωματικό κύκλωμα ανθεκτικής τάσης μεταβλητής συχνότητας, έχει μεγάλη χωρητικότητα και HV για ένα τεμάχιο με υψηλότερο συντελεστή ποιότητας. είναι ειδική για τη δοκιμή καλωδίου XLPE υψηλής τάσης με μεγαλύτερη απόσταση.
Η εταιρεία Fanke μπορεί να ολοκληρώσει το σχεδιασμό και να παράγει τα αγαθά σύμφωνα με όλες τις απαιτήσεις των πελατών. όπως τύπου κυλίνδρου και τύπου δεξαμενής σιδήρου.
Ο δοκιμαστικός αντιδραστήρας μπορεί να παραχθεί για τα 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV για κάθε ονομαστική τάση σύμφωνα με το διαφορετικό αντικείμενο δοκιμασμένου αντικειμένου ή τον πελάτη. Το μέγιστο. το ονομαστικό ρεύμα κάθε αντιδραστήρα ΗV μπορεί να είναι 1 ~ 5Α, 10Α, 15Α, 20Α, 25Α, 30Α.
ΙΙ. Δοκιμή:
VF: Πηγή ισχύος μεταβλητής συχνότητας που είναι μέρος ελέγχου και μέτρησης στο κύκλωμα δοκιμής.
T: Μετασχηματιστής διέγερσης που παρέχει την τάση διέγερσης για τον αντιδραστήρα δοκιμής ΗV
L: Δοκιμαστικός αντιδραστήρας που είναι συντονισμένη επαγωγή στο κύκλωμα LC και παράγει την τάση δοκιμής
Cx: Δοκιμασμένος εξοπλισμός
MOA1: Ο Αλεξικέραυας είναι μέρος προστασίας στον μετασχηματιστή διέγερσης
C1, C2: Διαχωριστής τάσης (C1 είναι βραχίονας υψηλής τάσης, C2 είναι βραχίονας χαμηλής τάσης) που είναι μέρος μέτρησης τάσης ΗV
III. Γενικά τεχνικά χαρακτηριστικά:
- Τρόπος δοκιμής συστήματος: Σειρά συντονισμού με μεταβλητή συχνότητα
- Μοντέλο συστήματος: ΚΑΕ
- Τροφοδοσία εισόδου: 380 ± 10% (τριφασική), 50Hz / 60Hz
- Αριθμός αντιδραστήρα δοκιμής ΗV: ΚΑΕ
- Ονομαστική ισχύς εξόδου: ΚΑΕ
- Ονομαστική τάση εξόδου: 150KV ή OEM
- Μέγιστη τάση δοκιμής: όχι μεγαλύτερη από 150KV, 300KV, 450KV
- Ονομαστικό ρεύμα εξόδου: 25A max ή OEM
- Reg. Εύρος Freq: 20Hz-300Hz
- Τάση κυματομορφής τάσης συντονισμού εξόδου: ημιτονοειδές κύμα
- THD της κυματομορφής εξόδου: ≤1%
- Επίπεδο μόνωσης: Κάτω από 1,1 φορές και διατήρηση 1 λεπτό, κανονικό
- Κύκλος λειτουργίας: 60 λεπτά σε κατάσταση λειτουργίας υπό ονομαστικό ρεύμα.
- Ο συντελεστής ποιότητας της δοκιμής ορίστηκε: Q≥60
- Αύξηση θερμοκρασίας: Λιγότερο από 65Κ κάτω από το ονομαστικό ρεύμα εργασίας 60mints?
- Επίπεδο θορύβου: Δεν υπερβαίνει τα 65dB
- Δομή αντιδραστήρα: τύπος εμβαπτιζόμενου λαδιού, τύπος κυλίνδρου εποξειδικού σωλήνα.
IV.Αξεσουάρ
- Απαραίτητα δαχτυλίδια κορώνας
- Παράλληλα καλώδια του αντιδραστήρα
- Καλώδια εξόδου ΗV (αντιδραστήρας για διαίρεση)
- Δακτύλιος Corona για αντιδραστήρα δοκιμής
- Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήστη και λίστα συσκευασίας.
V. Τυπικό μοντέλο αντιδραστήρων δοκιμής
1 Προαιρετικό μοντέλο δοκιμής ανθεκτικής τάσης ανθεκτικού καλωδίου 132KV class XLPE
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Μέγιστη εφαρμογή |
| CHX-775KVA / 155KV | 155KV | 5Α | 775KVA | Καλώδιο 132kV≤1χλμ |
| CHX-1550KVA / 155KV | 155KV | 10Α | 1550KVA | Καλώδιο 132kV≤2χλμ |
| CHX-2325KVA / 155KV | 155KV | 15Α | 2325KVA | Καλώδιο 132kV≤3χλμ |
| CHX-3100KVA / 155KV | 155KV | 20Α | 3100KVA | Καλώδιο 132kV≤4km |
| CHX-3875KVA / 155KV | 155KV | 25Α | 3875KVA | Καλώδιο 132kV≤5χλμ |
| CHX-7750KVA / 155KV | 155KV | 50Α | 7750KVA | Καλώδιο 132kV≤10χλμ |
| CHX-12400KVA / 155KV | 155KV | 80Α | 12400KVA | Καλώδιο 132kV≤16km |
| CHX-15500KVA / 155KV | 155KV | 100Α | 15500KVA | Καλώδιο 132kV≤20χλμ |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
Σημείωση: Δοκιμασμένη τάση καλωδίου ≤ 132kV, 0.25uF / km
2 Προαιρετικό μοντέλο για δοκιμή τάσης αντοχής σε καλώδιο ανθεκτικής τάσης 230KV class XLPE
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Μέγιστη εφαρμογή |
| CHX-2020KVA / 255KV | 255KV | 8Α | 2020KVA | 220 ~ 230kV καλώδιο1χλμ |
| CHX-4080KVA / 255KV | 255KV | 16Α | 4080KVA | 220 ~ 230kV καλώδιο ≤2km |
| CHX-6120KVA / 255KV | 255KV | 24Α | 6120KVA | 220 ~ 230kV καλώδιο≤3χλμ |
| CHX-8160KVA / 255KV | 255KV | 32Α | 8160KVA | 220 ~ 230kV καλώδιο≤4χλμ |
| CHX - 10200KVA / 255KV | 255KV | 40Α | 10200KVA | 220 ~ 230kV καλώδιο≤5χλμ |
| CHX-20400KVA / 255KV | 255KV | 80Α | 20400KVA | 220 ~ 230kV καλώδιο≤10χλμ |
| CHX-25500KVA / 255KV | 255KV | 100Α | 25500KVA | 220 ~ 275kV καλώδιο = 12,5χλμ |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
Σημείωση: Δοκιμασμένη τάση καλωδίου ≤ 230kV, 0.25uF / km
3 Προαιρετικό μοντέλο για δοκιμή τάσης αντοχής σε καλώδιο ανθεκτικής τάσης 330KV κλάσης XLPE
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Μέγιστη εφαρμογή |
| CHX-3500KVA / 350KV | 350KV | 10Α | 3500KVA | Καλώδιο 330kV≤1χλμ |
| CHX-7000KVA / 350KV | 350KV | 20Α | 7000KVA | Καλώδιο 330kV≤2km |
| CHX-10500KVA / 350KV | 350KV | 30Α | 10500KVA | Καλώδιο 330kV≤3χλμ |
| CHX-14000KVA / 350KV | 350KV | 40Α | 14000KVA | Καλώδιο 330kV≤4km |
| CHX-21000KVA / 350KV | 350KV | 60Α | 21000KVA | Καλώδιο 330kV≤5χλμ |
| CHX-28000KVA / 350KV | 350KV | 80Α | 28000KVA | Καλώδιο 330kV≤10χλμ |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
Σημείωση: Δοκιμασμένη τάση καλωδίου ≤ 330kV, 0,25uF / km
4 Προαιρετικό άλλο μοντέλο για μακρύ καλώδιο αντοχής σε δοκιμή αντοχής σε καλώδιο XLPE
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Εφαρμογή (Από την έναρξη 20Hz) |
| CHX-2600KVA / 130KV | 130KV | 10Α, 20Α | 1300KVA | Για το U 0 = 64KV και κάτω από το καλώδιο |
| CHX-3000KVA / 150KV | 150KV | 10Α, 20Α | 3000KVA | Για το U 0 = 87KV και κάτω από το καλώδιο |
| CHX-10000KVA / 250KV | 250KV | 20Α, 40Α | 10000KVA | Για το U 0 = 127KV και κάτω από το καλώδιο |
| CHX-20000KVA / 250KV | 250KV | 20Α, 80Α | 20000KVA | Για το U 0 = 127KV και κάτω από το καλώδιο |
| CHX-21000KVA / 350KV | 350KV | 20Α, 60Α | 21000KVA | Για το U 0 = 230KV και κάτω από το καλώδιο |
| CHX-42000KVA / 350KV | 350KV | 20Α, 80Α | 42000KVA | Για το U 0 = 230KV και κάτω από το καλώδιο |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
Σημείωση: Η τάση δοκιμής καλωδίου XLPE εξετάζεται ως 1.7U 0
5 Προαιρετικό μοντέλο f ή HV ή καλώδιο κλάσης EHV και GIS επιτόπου δοκιμή hipot AC
| Μαντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Εφαρμογή (Από την έναρξη 20Hz) |
| CHX-2600KVA / 130KV, 260KV | 130KV, 260KV | 20Α @ 130KV | 2600KVA | Για U 0 = καλώδιο 64KV Για GIS κατηγορίας 72.5KV |
| 10Α @ 260KV | Για καλώδιο U 0 = 127KV Για GIS κατηγορίας 145KV | |||
| CHX-9000KVA / 150KV, 300KV | 150KV, 300KV | 60Α @ 150ΚV | 9000KVA | Για U 0 = καλώδιο 87KV Για GIS κατηγορίας 72.5KV |
| 30Α @ 300ΚV | Για U0 = καλώδιο 160KV Για GIS κατηγορίας 170KV | |||
| CHX-10000KVA / 250KV, 500KV | 250KV, 500KV | 40Α @ 250KV | 10000KVA | Για καλώδιο U 0 = 127KV Για GIS κατηγορίας 145KV |
| 20Α @ 500ΚV | Για U0 = καλώδιο 290KV Για GIS κατηγορίας 362KV | |||
| CHX-20000KVA / 250KV, 500KV | 250KV, 500KV | 80Α @ 250KV | 20000KVA | Για καλώδιο U 0 = 127KV Για GIS κατηγορίας 145KV |
| 40Α @ 500ΚV | Για U0 = καλώδιο 290KV Για GIS κατηγορίας 362KV | |||
| CHX-21000KVA / 350KV, 700KV | 350KV, 700KV | 60Α @ 350KV | 21000KVA | Για U0 = καλώδιο 190KV Για GIS κατηγορίας 170KV |
| 30Α @ 700ΚV | Για U0 = καλώδιο 290KV Για GIS κατηγορίας 550KV | |||
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
VI. Πρότυπος πίνακας δοκιμών επιτόπου από IEC 60840: 2011 και IEC 62067: 2011 για καλώδιο XLPE
VII. Πρότυπος πίνακας δοκιμών μόνωσης επιτόπου από το IEC 62271-203: 2011 για HV GIS
