Υψηλής ακρίβειας μετρητής τάσης Hv, συσκευής υψηλής τάσης για δοκιμή υποσταθμού ισχύος

Φορητό σετ αντοχής σε τάση αντοχής φορητών μεταβλητών συχνότητας, για δοκιμή καλωδίου και υποσταθμού ισχύος 35KV

I. Χρήση προϊόντος:

Αυτό το σετ δοκιμών CHX-108KVA / 27KV, 108KV έχει σχεδιαστεί για καλώδιο XLPE, μετασχηματιστή ισχύος, CB, CT / PT 10KV / 35KV, σε υποσταθμό ισχύος 35KV για την εκτέλεση δοκιμών αντοχής σε AC με τεχνολογία κυκλωμάτων συντονισμού μεταβλητής συχνότητας . η υψηλότερη τάση δοκιμής δεν υπερβαίνει τα 27KV, 54KV, 108KV. συχνότητα δοκιμής: 30-300Hz; ο κύκλος εργασιών δεν υπερβαίνει τα 60χλμ. μπορεί να βοηθήσει τους πελάτες να εκτελέσουν προληπτικό έλεγχο ή δοκιμή χειρισμού για δοκιμή τάσης αντοχής AC

Το εύρος δοκιμής του σετ είναι ως εξής: μετασχηματιστής

1. 500m καλώδιο 35kV / 300mm2, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 52kV, χρόνος δοκιμής 60min.

2, 2000m καλώδιο 10kV / 300mm2, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 22kV, χρόνος δοκιμής 5min.

3, 35kV / 31500kVA κύριος μετασχηματιστής, χωρητικότητα ≤ 0,015uF, συχνότητα δοκιμής 40-300Hz, τάση δοκιμής 68kV, χρόνος δοκιμής 1min.

4, CB, CT / PT, ζυγός σε υποσταθμό ισχύος 35KV, συχνότητα δοκιμής 40-300Hz, τάση δοκιμής δεν υπερβαίνει τα 95kV, χρόνος δοκιμής 1min.

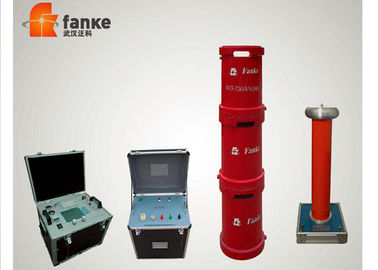

Το σύνολο των δοκιμαστικών συνόλων αποτελείται από πηγή ισχύος μεταβλητής συχνότητας, μετασχηματιστή διέγερσης, 4 τεμάχια αντιδραστήρων και devider μέτρησης υψηλής τάσης (χωρητικός χωρητής τάσης). Αυτός ο τύπος δοκιμαστικού συνόλου είναι πιο κατάλληλος για υποσταθμό ισχύος 35KV

ΙΙ. Γενικά τεχνικά δεδομένα

1. Ονομαστική χωρητικότητα: 108kVA;
2. Ισχύς εισόδου: Τριφασική τάση 380V, συχνότητα 50Hz.
3. Ονομαστική τάση: 27kV, 54kV, 81KV, 108KV
4. Ονομαστικό ρεύμα: 1A; 4Α.
5. Συχνότητα εργασίας: 30-300Hz;
6. Κυματομορφή εξόδου συσκευής: ημιτονοειδές κύμα
7. Ρυθμός παραμόρφωσης κυματομορφής: ρυθμός παραμόρφωσης κυματομορφής τάσης εξόδου ≤ 1%.
8. Χρόνος εργασίας: επιτρέπεται συνεχής 60 λεπτά με ονομαστικό φορτίο. υπερπίεση 1,1 φορές 1 λεπτό.
9. Αύξηση θερμοκρασίας: αύξηση της θερμοκρασίας ≤65K μετά από συνεχή λειτουργία για 60 λεπτά υπό ονομαστικό φορτίο.
10. Συντελεστής ποιότητας: η ίδια η συσκευή Q≥30 (f = 45Hz).
11. Λειτουργία προστασίας: Προστασία από υπέρταση, υπερβολική τάση και προστασία από το προϊόν δοκιμής για το προϊόν που δοκιμάστηκε (για λεπτομέρειες, ανατρέξτε στην ενότητα τροφοδοσίας μεταβλητής συχνότητας).
12. Ακρίβεια μέτρησης: αποτελεσματική τιμή συστήματος 1.5.

III. Κύρια εξαρτήματα:
