30-300Hz Σύστημα δοκιμών συντονισμού υψηλής τάσης με πηγή ενέργειας V / F
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή δοκιμής: | Μεταβλητό ηχηρό κύκλωμα συχνότητας | Χρήση: | Το επιτόπιο εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης κάτω από 200KV, 400KV, 600KV, 800KV για |
|---|---|---|---|
| Χαρακτηριστικό σχεδιασμού:: | Μορφωματικός αντιδραστήρας δοκιμής τάσης Highed, υψηλότερη παραγωγή αξίας του Q, πολλαπλάσια σειρά δ | Συστατικό:: | V/F πηγή ισχύος, μετασχηματιστής διέγερσης, ελαφρύτερος μορφωματικός αντιδραστήρας δοκιμής, και διαι |
| Συχνότητα δοκιμής:: | 30-300HZ | κύκλος καθήκοντος: | 15mints ή 60 μέντες |
| Ακρίβεια δοκιμής: | Τουλάχιστον 1,5% | Κυματοειδές παραγωγής: | Καλό κύμα ημιτόνου |
| Ειδικός για: | Επιτόπια δοκιμή για HV ή EHV GIS, CT, PT | Αντιδραστήρας που χρησιμοποιεί τον τρόπο: | Σωρηδόν ή στην παράλληλη σύνδεση |
| Πρότυπα δοκιμής:: | Iec60060-1: 2010 IEC 62271203:2011 για το GIS | ||
| Υψηλό φως: | συντονισμένο σύνολο δοκιμών,δοκιμές υψηλής τάσης ηλεκτρικού εξοπλισμού |
||
Αντιστοίχηση δοκιμής τάσης αντοχής μεταβλητής συχνότητας, για δοκιμή GIS υψηλής τάσης EHV
I. Εφαρμογή:

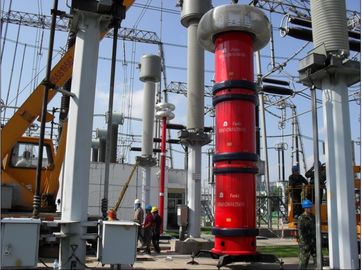

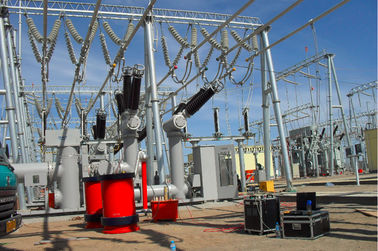

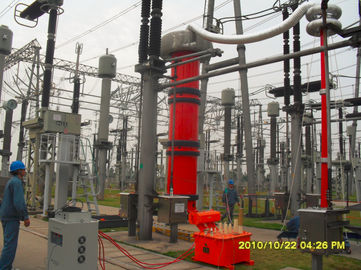

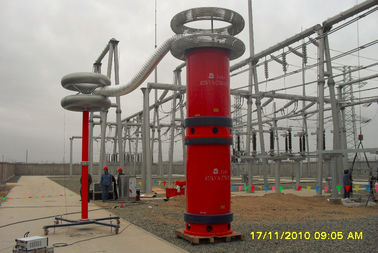

Αυτό το μοντέλο δοκιμών CHX-4800KVA / 200KV, 400KV, 600KV, 800KV έχει σχεδιαστεί για να εκτελεί επιτόπιους ελέγχους hipot AC με τεχνολογία κυκλωμάτων συντονισμού μεταβλητής συχνότητας για τάξεις GIS άνω των 110kV ~ 800KV και άλλες ηλεκτρικές εγκαταστάσεις HV. Η υψηλότερη τάση δοκιμής δεν υπερβαίνει τα 200KV, 400KV, 600KV ή 800KV μέσω των δομοστοιχειωτών αντιδραστήρων δοκιμής HV παράλληλα ή σε σύνδεση σειράς · η συχνότητα δοκιμής μπορεί να είναι από 30-300Hz. ο κύκλος εργασιών δεν υπερβαίνει τα 15 λεπτά ή τα 60 λεπτά.
Μέσω των δομοστοιχειωτών αντιδραστήρων δοκιμής συνδέεται παράλληλα ή σε σειρές, το σετ δοκιμών μπορεί επίσης να πραγματοποιηθεί με την ακόλουθη επιτόπια δοκιμή hipot AC:
1.1 Δεν υπερβαίνει τα 200KV και 24A για HV GIS με μέγιστη U = 123KV και άλλες ηλεκτρικές εγκαταστάσεις HV
1.2 Δεν υπερβαίνει τα 400KV και 12A για HV GIS με μέγιστη U = 300KV και άλλες ηλεκτρικές εγκαταστάσεις HV
1.3 Δεν υπερβαίνει τα 600KV και 6Α για EHV GIS με μέγιστη U = 550KV και άλλες ηλεκτρικές εγκαταστάσεις ΗV
1.4 Δεν υπερβαίνει τα 800KV και 6Α για EHV GIS με μέγιστη U = 800KV και άλλες ηλεκτρικές εγκαταστάσεις HV
Μέχρι τώρα, είχαμε προμηθεύσει 1200KV και 9Α σύστημα ελέγχου συχνότητας αντίθετης συχνότητας για την εταιρεία ηλεκτρικής ενέργειας της Κίνας. Το σχεδιαζόμενο σετ δοκιμών σχηματίζει επίσης πολλά διαφορετικά σειριακά μοντέλα σύμφωνα με διαφορετικά HV ή UHV αντέχουν σε εφαρμογές δοκιμής μέσω αντιδραστήρων δοκιμής σε σειρά ή σε παράλληλη σύνδεση και αριθμό διαμορφώσεων σε κάθε σετ. Το ίδιο μοντέλο μπορεί να δει και άλλο τυπικό μοντέλο στην ακόλουθη ρήτρα.
ΙΙ. Κύρια εξαρτήματα:
| SN | Όνομα των στοιχείων | Τύπος και προδιαγραφές | Ποσότητα. | Κάθε βάρος | Κάθε διάσταση |
| 1 | Μεταβλητή ισχύς συχνότητας | FKVF-200kW / 380V | 1 τεμάχιο | 180kgs | 750 * 700 * 1000 mm |
| 2 | Μετασχηματιστής διέγερσης | CQSB (J) -200kVA | 1 τεμάχιο | 1800kgs | 650 * 650 * 800 mm |
| 3 | HV αντιδραστήρα δοκιμής συντονισμού | CHX (kf) -1200kVA / 200kV | 4 τεμάχια | 2800kgs | D1200 * H1250mm |
| 4 | Χωρητικό διαχωριστικό | TRF-800kV / 1000pF | 1 σετ | 550kgs | D350 * H7600mm |
| 5 | Ειδικά εξαρτήματα δοκιμών | 1 σετ |
Σημείωση: 1. Ο φορτιστής φορτίου μπορεί να είναι προαιρετικός όταν το μικρό φορτίο είναι καλυμμένο ή χρειάζεται αναλογικό φορτίο για τον έλεγχο της συχνότητας δοκιμής.
2. Ο αντιδραστήρας δοκιμής μπορεί να παραχθεί για να είναι 150KV, 200KV, 250KV, 300KV, 350KV, 400KV για κάθε ονομαστική τάση του κομματιού ανάλογα με το διαφορετικό αντικείμενο δοκιμασμένου αντικειμένου ή τον απαιτούμενο πελάτη. Το μέγιστο. το ονομαστικό ρεύμα κάθε αντιδραστήρα ΗV μπορεί να είναι 1 ~ 15Α προαιρετικό σε αυτό το σειριακό σετ,
3. HV Επαγωγική απόσβεση μπορεί να είναι προαιρετική για την καταστολή των αρμονικών υψηλής συχνότητας και την αντίσταση στην υπέρταση που προκαλείται από το flashover του δοκιμασμένου αντικειμένου, ειδικά στο σετ δοκιμών EHV ή UHV.
III. Δοκιμή:
VF: Πηγή ισχύος μεταβλητής συχνότητας T: Μετασχηματιστής διέγερσης
L: Αντιδραστήρας δοκιμής Cx: Εξοπλισμός δοκιμής MOA1: Αλεξικέραυνο
C1, C2: Διαχωριστής τάσης (C1 είναι βραχίονας υψηλής τάσης, C2 είναι βραχίονας χαμηλής τάσης)
IV. Γενικά τεχνικά δεδομένα:
- Τρόπος δοκιμής συστήματος: Σειρά συντονισμού με μεταβλητή συχνότητα
- Μοντέλο συστήματος: CHX-4800KVA / 200KV, 400KV, 600KV, 800KV
- Τροφοδοσία εισόδου: 380 ± 10% (τριφασική), 50Hz / 60Hz
- Αριθμός αντιδραστήρα δοκιμής ΗV: 4 τεμάχια
- Ονομαστική χωρητικότητα εξόδου: 4800kVA
- Ονομαστική τάση εξόδου: 200KV, 400KV, 600KV, 800KV
- Μέγιστη τάση δοκιμής: όχι μεγαλύτερη από 200KV, 400KV, 600KV, 800KV
- Ονομαστικό ρεύμα εξόδου: 6Α / μονό κομμάτι ή σε σειρά, 12Α ή 24Α σε παράλληλη
- Reg. Εύρος Freq: 30Hz-300Hz
- Τάση κυματομορφής τάσης συντονισμού εξόδου: ημιτονοειδές κύμα
- THD της κυματομορφής εξόδου: ≤1%
- Επίπεδο μόνωσης: Κάτω από 1,1 φορές και διατήρηση 1 λεπτό, κανονικό
- Κύκλος λειτουργίας: 15 λεπτά ή 60 μέτρα προαιρετικά σε συνθήκες λειτουργίας υπό ονομαστική ένταση ρεύματος.
- Ο συντελεστής ποιότητας της δοκιμής ορίστηκε: Q≥60
- Αύξηση θερμοκρασίας: Λιγότερο από 65K υπό ονομαστικό ρεύμα που λειτουργεί με κύκλο λειτουργίας.
- Επίπεδο θορύβου: Δεν υπερβαίνει τα 70Β
- Δομή αντιδραστήρα: τύπος εμβαπτιζόμενου λαδιού, τύπος κυλίνδρου εποξειδικού σωλήνα.
V.Main Πίνακας λογισμικού μέτρησης και ελέγχου ως εξής:
VI.Αξεσουάρ
- Κουτί αξεσουάρ για αξεσουάρ αποθήκευσης
- Καλώδια εισόδου πηγής ρεύματος
- Καλώδια εξόδου πηγή ενέργειας
- Καλώδια εξόδου συναρπαστικού μετασχηματιστή
- Καλώδια γείωσης συστήματος
- Παράλληλα καλώδια του αντιδραστήρα
- HV καλώδια μέτρησης (τα καλώδια εξόδου σήματος του διαιρέτη τάσης)
- Καλώδια εξόδου ΗV (αντιδραστήρας για διαίρεση, διαχωριστικό προς δοκιμαστικό αντικείμενο)
- Βάση στήριξης για διαιρέτη
- Δακτύλιος Corona για αντιδραστήρα δοκιμής και διαχωριστή
- Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήστη και λίστα συσκευασίας.
VII. Άλλο τυπικό μοντέλο
7.1 Για δοκιμή hipot AC επιτόπου δοκιμής AC 123KV ~ 300KV GIS
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Εφαρμογή (Από την έναρξη 45Hz) |
| CHX-400KVA / 200KV, 400KV | 200KV * 2 | 2Α @ 200ΚV | 400KVA | Για 123KV και κάτω από την κατηγορία GIS |
| 1Α @ 400ΚV | Για 300KV και κάτω από την κατηγορία GIS | |||
| CHX-800KVA / 200KV, 400KV | 200KV * 2 | 4Α @ 200ΚV | 800KVA | Για 123KV και κάτω από την κατηγορία GIS |
| 2Α @ 400ΚV | Για 300KV και κάτω από την κατηγορία GIS | |||
| CHX-1000KVA / 200KV, 400KV | 200KV * 2 | 5Α @ 200ΚV | 1000KVA | Για 123KV και κάτω από την κατηγορία GIS |
| 2.5Α@400KV | Για 300KV και κάτω από την κατηγορία GIS | |||
| CHX-2000KVA / 200KV, 400KV | 200KV * 2 | 10Α @ 200KV | 2000KVA | Για 123KV και κάτω από την κατηγορία GIS |
| 5Α @ 400ΚV | Για 300KV και κάτω από την κατηγορία GIS | |||
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
7.2 Για δοκιμασία hipot AC επιτόπου δοκιμής AC 145KV ~ 362KV
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Εφαρμογή (Από την έναρξη 45Hz) |
| CHX-500KVA / 250KV, 500KV | 250KV * 2 | 2Α @ 250KV | 500KVA | Για 145KV και κάτω από την κατηγορία GIS |
| 1Α @ 500ΚV | Για 362KV και κάτω από την κατηγορία GIS | |||
| CHX-1000KVA / 250KV, 500KV | 250KV * 2 | 4Α @ 250KV | 1000KVA | Για 145KV και κάτω από την κατηγορία GIS |
| 2Α @ 500ΚV | Για 362KV και κάτω από την κατηγορία GIS | |||
| CHX-2000KVA / 250KV, 500KV | 250KV * 2 | 8Α @ 250KV | 2000KVA | Για 145KV και κάτω από την κατηγορία GIS |
| 4Α @ 500ΚV | Για 362KV και κάτω από την κατηγορία GIS | |||
| CHX-3000KVA / 250KV, 500KV | 250KV * 2 | 12Α @ 250KV | 3000KVA | Για 145KV και κάτω από την κατηγορία GIS |
| 6Α @ 500ΚV | Για 362KV και κάτω από την κατηγορία GIS | |||
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
7.3 Για δοκιμασία hipot AC επιτόπου 170KV ~ 550KV GIS
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Εφαρμογή (Από την έναρξη 45Hz) |
| CHX-1200KVA / 300KV, 600KV | 300KV * 2 | 4Α @ 300KV | 1200KVA | Για 170KV και κάτω από την κατηγορία GIS |
| 2Α @ 600ΚV | Για 550KV και κάτω από την κατηγορία GIS | |||
| CHX-1800KVA / 300KV, 600KV | 300KV * 2 | 6Α @ 300ΚV | 1800KVA | Για 170KV και κάτω από την κατηγορία GIS |
| 3Α @ 600ΚV | Για 550KV και κάτω από την κατηγορία GIS | |||
| CHX-2400KVA / 300KV, 600KV | 300KV * 2 | 8Α @ 300KV | 2400KVA | Για 170KV και κάτω από την κατηγορία GIS |
| 4Α @ 600ΚV | Για 550KV και κάτω από την κατηγορία GIS | |||
| CHX-3600KVA / 300KV, 600KV | 300KV * 2 | 12Α @ 300ΚV | 3600KVA | Για 170KV και κάτω από την κατηγορία GIS |
| 6Α @ 600ΚV | Για 550KV και κάτω από την κατηγορία GIS | |||
| CHX-4800KVA / 300KV, 600KV | 300KV * 2 | 16Α @ 300Κν | 4800KVA | Για 170KV και κάτω από την κατηγορία GIS |
| 8Α @ 600ΚV | Για 550KV και κάτω από την κατηγορία GIS | |||
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
7.4 Για δοκιμασία hipot AC επιτόπου 123KV ~ 800KV GIS
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Εφαρμογή (Από την έναρξη 45Hz) |
| CHX-2400KVA / 200KVχ4 | 800KV | 12Α @ 200ΚV | 2400KVA | Για 123KV και κάτω από την κατηγορία GIS |
| 6Α @ 400ΚV | Για 300KV και κάτω από την κατηγορία GIS | |||
| 3Α @ 600ΚV | Για 550KV και κάτω από την κατηγορία GIS | |||
| 3Α @ 800ΚV | Για 800KV και κάτω από την κατηγορία GIS | |||
| CHX-3600KVA / 200KV χ 4 | 800KV | 13Α @ 200ΚV | 3600KVA | Για 123KV και κάτω από την κατηγορία GIS |
| 9Α @ 400ΚV | Για 300KV και κάτω από την κατηγορία GIS | |||
| 4.5Α@600ΚV | Για 550KV και κάτω από την κατηγορία GIS | |||
| 4.5Α@800ΚV | Για 800KV και κάτω από την κατηγορία GIS | |||
| CHX-4800KVA / 200KV χ 4 | 800KV | 24Α @ 200ΚV | 4800KVA | Για 123KV και κάτω από την κατηγορία GIS |
| 12Α @ 400ΚV | Για 300KV και κάτω από την κατηγορία GIS | |||
| 6Α @ 600ΚV | Για 550KV και κάτω από την κατηγορία GIS | |||
| 6Α @ 800ΚV | Για 800KV και κάτω από την κατηγορία GIS | |||
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
VIII. Πρότυπος πίνακας δοκιμών μόνωσης επιτόπου από το IEC 62271-203: 2011 για HV GIS
