Δοκιμαστικός τύπος εμπορευματοκιβωτίου τύπου HV με συντονισμό, σύστημα γρήγορης δοκιμής υψηλής τάσης

Συγκρότημα δοκιμής αντοχής σε τάση αντοχής μεταβλητής συχνότητας, Δοκιμαστικό σετ δοχείου HV με συντονισμό, γρήγορη δοκιμή

I. Εφαρμογή:

CHX- (JZ) συσκευή δοκιμής σειράς συντονισμού σειράς καθορίζει όλο τον εξοπλισμό δοκιμής της συσκευής δοκιμής σειράς συντονισμού σε διάφορα εμπορευματοκιβώτια, σχεδιασμός ενσωμάτωσης του παρατηρητηρίου και του πίνακα ελέγχου και του πλήρους εξοπλισμού δοκιμών, η σύνδεση της γραμμής δοκιμής και του κιβωτίου διανομής ισχύος στοχεύει στην κλιπ μεταφορά, γρήγορη συνδέστε για δοκιμή, βολικό για συντήρηση και εγκατάσταση για τον εξοπλισμό δοκιμών, που μειώνουν σημαντικά την ένταση της εργασίας και είναι κατάλληλα για τη λειτουργία πεδίου

ΙΙ. Πεδίο εφαρμογής

• Επαγωγική τάση αντοχής μετασχηματιστή και δοκιμή PD.
• Δοκιμή βαθμονόμησης 500 kV και κάτω από την ταξινόμηση CVT.
• Δοκιμή hipot AC για διακόπτη / διακόπτη / διακόπτη HV τάξης 220KV και κάτω
• Δοκιμή αντοχής τάσης AC για GIS, GIL και καλώδια τάξης 220KV

III. Είδη λύσεων

• Δοχείο τάσης 220kv αντοχή μετασχηματιστή τάσης και τον πλήρη εξοπλισμό της δοκιμής μερικής εκφόρτισης
• Δοχείο στυλ 220kv υψηλής τάσης GIS μεταβλητό συχνοτήτων σειράς συντονισμού σειράς συντονισμού.
• Δοκιμαστικό εξοπλισμό δοκιμής συντονισμού μεταβλητού συχνότητας καλωδίου XLPE υψηλής τάσης σε δοχείο.
• Μετασχηματιστής HV στυλ δοχείου, εξοπλισμός βαθμονόμησης πεδίου CVT.

Σημείωση: μέρος αυτών μπορεί να σχεδιαστεί ως υδραυλικό ηλεκτρικό τηλεσκοπικό λόγω του μεγέθους του εξοπλισμού.

Ορισμένα μέρη των δοκιμαστών μπορούν να σχεδιαστούν με συμβατότητα

IV. Βασική διάταξη δοχείων

• Αίθουσα παρακολούθησης & ελέγχου: περιλαμβάνει μονάδα παρακολούθησης και ελέγχου, π.χ. ερμάριο ελέγχου ή υπολογιστή, μετρητή αιχμής, μερικό μέσο εκφόρτισης κ.λπ.
• Ζώνη ενσωμάτωσης εξοπλισμού δοκιμής ΗV: συμπεριλαμβανόμενης της πηγή ισχύος μεταβλητής συχνότητας (μερική εκφόρτιση ή γενική), μετασχηματιστή διέγερσης HV (μερική εκφόρτιση), αντιδραστήρες δοκιμής Η / Υ, διαιρέτης τάσης χωρητικότητας ΗV.
• Μονάδες διανομής ενέργειας: περιλαμβάνει κεραυνούς, κλιματισμό αίθουσας ελέγχου, βρόχο διανομής ισχύος του χώρου παρακολούθησης και ελέγχου.
• Αποθήκη αποθήκης δοκιμών: περιλαμβάνει αποθήκες εξωτερικής γραμμής σύνδεσης δοκιμής, προσάρτηση και εργαλεία για έλεγχο και εγκατάσταση.

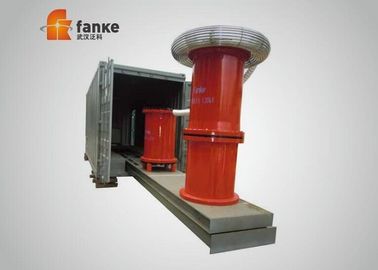

• Η ηλεκτρική υδραυλική προωθητική πλατφόρμα μπορεί να χρησιμοποιηθεί για ορισμένα τμήματα των προδιαγραφών, κάνοντας έτσι τη συσκευή σε ζώνες ΗV να απλώνεται ή να μετακινείται πίσω στην καμπίνα αυτόματα

V. Τεχνικά χαρακτηριστικά και πλεονεκτήματα

• Μεγάλη βελτίωση της αποτελεσματικότητας της δοκιμής πεδίου
• Ολοκληρωμένος σχεδιασμός περιβλήματος παρακολούθησης & ελέγχου και πλήρης συσκευή δοκιμής. Σύνδεση της γραμμής δοκιμής και του κιβωτίου διανομής ισχύος
• Λαμβάνοντας υπόψη τα προβλήματα θέρμανσης, δόνησης και απώλειας με εντελώς νέα σχεδιαστική ιδέα
• Κατάλληλο για ανύψωση και μεταφορά
• Σφραγίζεται από την πίεση του αέρα για αδιάβροχο, ανθεκτικό στη βροχή και ζεστό.
• Γραφείο ειδικής λειτουργίας και θέση για όργανο, δισδιάστατο υδραυλικό αντιδονητικό, αποτρέποντας τη βλάβη του οργάνου στη μεταφορά δοκιμών.
• Κατά τον σχεδιασμό του εξοπλισμού και του εμπορευματοκιβωτίου HV, εξετάστηκε επαρκής απόσταση μόνωσης.
• Το σύστημα συσκευής δοκιμής και οι παραμετροποιήσεις διαμόρφωσης του δοχείου μπορούν να επιλεγούν από τα δείγματα του πελάτη.
• Η ηλεκτρική κίνηση του αντιδραστήρα είναι εξοπλισμένη με υδραυλική μονάδα ωθήσεως και η κίνηση είναι ήπια και σταθερή, χωρίς καθυστέρηση σύσφιξης και ταλάντευση για να αποφευχθεί ο χρόνος χειρισμού των μονάδων ενίσχυσης.
• Μπορεί επίσης να επιλεγεί η συσκευή ελέγχου γεννήτριας και καλωδίου

VI. Κύρια εξαρτήματα :

• Ομάδα αντιδραστήρων δοκιμής HV
• Παρανεμημένη πηγή ισχύος συχνότητας
• Μετασχηματιστής διέγερσης
• Διαχωριστής τάσης
• Μικρότερο Δοχείο λειτουργίας και ελέγχου
• Ένας τυπικός επιθεωρητής για ζώνη δοκιμών ΗV
• Δοκιμάστε εξαρτήματα και ούτω καθεξής.
