10KV και μηχανή δοκιμής καλωδίων 35KV, εξοπλισμός δοκιμής εναλλασσόμενου ρεύματος υψηλής τάσης
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή δοκιμής: | Μεταβλητό ηχηρό κύκλωμα συχνότητας | Στοιχείο δοκιμής: | Το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης κάτω από 22KV, 52KV |
|---|---|---|---|
| Max.Capacity: | 405KVA | Max. Τάση: | 27KV, 54KV |
| Χαρακτηριστικό σχεδιασμού: | Φορητός τύπος, ελαφρύτερο βάρος μονών κομματιών, ειδικό για την επιτόπιες εγκατάσταση και τη δοκιμή | Συστατικό:: | V/F πηγή ισχύος, μετασχηματιστής διέγερσης, ελαφρύτερος μορφωματικός αντιδραστήρας δοκιμής, και διαι |
| Συχνότητα δοκιμής: | 30-300HZ | κύκλος καθήκοντος: | 60 μέντες |
| Ακρίβεια δοκιμής: | Τουλάχιστον 1,5% | Κυματοειδές παραγωγής: | Καλό κύμα ημιτόνου |
| Μήκος δοκιμής του καλωδίου: | 7km του καλωδίου 10KV, 3km της κατηγορίας 35KV | Πρότυπο δοκιμής: | IEC 600601:2010 IEC 62271203:2011 για το GIS, IEC 60840:2011 για το καλώδιο XLPE |
| Υψηλό φως: | ηχηρό σύνολο δοκιμής,δοκιμή υψηλής τάσης των ηλεκτρικών εξοπλισμών |
||

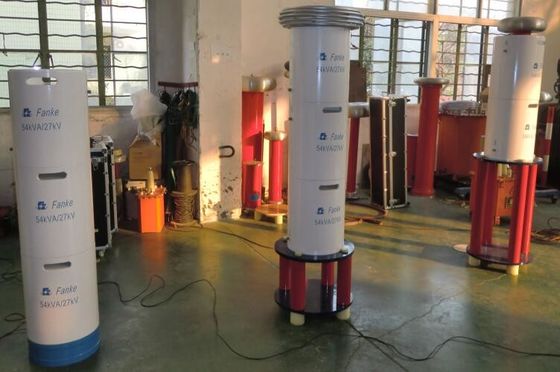

Η φορητή μεταβλητή συχνότητα ηχηρή αντιστέκεται το σύνολο δοκιμής τάσης, για τη δοκιμή καλωδίων 10KV και 35KV
Ι. χρήση προϊόντων:
Αυτή η δοκιμή καθορισμένο πρότυπο chx-405KVA/27KV, 54KV σχεδιάζεται για 10KV και το επιτόπιο εναλλασσόμενο ρεύμα καλωδίων κατηγορίας XLPE 35KV αντιστέκεται τη δοκιμή τάσης με τη μεταβλητή τεχνολογία κυκλωμάτων συχνότητας ηχηρή η υψηλότερη τάση δοκιμής δεν είναι όχι περισσότερος από 22KV ή 52KV συχνότητα δοκιμής: 30-300Hz ο κύκλος καθήκοντος δεν είναι όχι περισσότερος από 60mints. μπορεί να βοηθήσει τους πελάτες για να εκτελέσει την προληπτική δοκιμή ή να παραδώσει τη δοκιμή στο εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης για τα καλώδια 35KV XLPE μέσα στην κατηγορία 3km και 10KV μέσα σε 7km.
Η σειρά δοκιμής του συνόλου έχει ως εξής:
1. 3km του καλωδίου 35kV/300mm2, δοκιμασμένη ικανότητα ≤0.5835uF, εξετάζουν τη συχνότητα 30-300Hz, τάση 52kV, χρόνος 60min δοκιμής δοκιμής.
2, 7χλμτου καλωδίου 10kV/300mm2, δοκιμασμένη ικανότητα ≤ 2.62uF, συχνότητα 30-300Hz, τάση 22kV, χρόνος 5min δοκιμής δοκιμής δοκιμής.
ΙΙ. γενικά τεχνικά στοιχεία
- Εκτιμημένη ικανότητα: 405kVA
- Δύναμη εισαγωγής: η τριφασική τάση 380V, συχνότητα είναι 50Hz
- Εκτιμημένη τάση: 27kV 54kV
- Εκτιμημένο ρεύμα: 15A 7.5A
- Συχνότητα εργασίας: 30-300Hz
- Κυματοειδές παραγωγής συσκευών: κύμα ημιτόνου
- Ποσοστό διαστρεβλώσεων κυματοειδούς: ποσοστό ≤ 1% διαστρεβλώσεων κυματοειδούς τάσης παραγωγής
- Χρόνος απασχόλησης: 60min που επιτρέπεται συνεχές κάτω από το εκτιμημένο φορτίο υπερπίεση 1,1 φορές 1 λεπτό
- Άνοδος θερμοκρασίας: άνοδος ≤65K θερμοκρασίας μετά από τη συνεχή λειτουργία για 60 λεπτά κάτω από το εκτιμημένο φορτίο
- Ποιοτικός παράγοντας: η ίδια συσκευή Q≥30 (f=45Hz)
- Λειτουργία προστασίας: Over-current, over-voltage και δοκιμής προστασία ανάφλεξης πυρκαγιάς προϊόντων για το δοκιμασμένο προϊόν (δείτε το μεταβλητό τμήμα παροχής ηλεκτρικού ρεύματος συχνότητας των λεπτομερειών)
- Ακρίβεια μέτρησης: αποτελεσματική αξία 1,5 συστημάτων
ΙΙΙ. κύρια συστατικά:
| SN | Όνομα των συστατικών | Τύπος και προδιαγραφή | Qty. | Κάθε βάρος | Κάθε διάσταση |
| 1 | Μεταβλητή ισχύς συχνότητας | FKVF-30kW/380V | 1piece | 35kgs | 480*480*520mm |
| 2 | Μετασχηματιστής διέγερσης | CQSB (J) - 25KVA/1.5KV, 3KV | 1piece | 80kgs | 550*550*580mm |
| 3 | HV ηχηρός αντιδραστήρας δοκιμής | CHX (kf) - 67.5kVA/27kV/50H | 10pieces | 65kgs | D480*H520mm |
| 4 | Χωρητικός διαιρέτης | TRF-60kV/3000pF | 1set | 10kgs | D150*H650mm |
| 5 | Ειδικά εξαρτήματα δοκιμής | 1set |
IV. αρχή δοκιμής:
VF: Μεταβλητή πηγή ισχύος Τ συχνότητας: Μετασχηματιστής διέγερσης
Λ: Αντιδραστήρας CX δοκιμής: Δοκιμασμένος εξοπλισμός MOA1: Ανασχετικό μέσο αστραπής
C1, C2: Διαιρέτης τάσης (C1 είναι βραχίονας υψηλής τάσης, C2 είναι βραχίονας χαμηλής τάσης)
V. κύρια επιτροπή λογισμικού μέτρησης και ελέγχου:
Σημείωση: Αυτό είναι η επιτροπή λογισμικού πριν από τη δοκιμή έναρξης για τη ρύθμιση παραμέτρου
VI.Accessories
- Βοηθητικό κιβώτιο για τα εξαρτήματα αποθήκευσης
- Καλώδια εισαγωγής της πηγής ισχύος
- Καλώδια παραγωγής της πηγής ισχύος
- Καλώδια παραγωγής της διέγερσης του μετασχηματιστή
- Στηρίζοντας καλώδια συστημάτων
- Παράλληλα καλώδια του αντιδραστήρα
- HV μέτρηση των καλωδίων (τα καλώδια παραγωγής σημάτων του διαιρέτη τάσης)
- HV καλώδια παραγωγής (αντιδραστήρας που διαιρούν, διαιρέτης για να εξετάσει το αντικείμενο)
- Μια τελική έκθεση δοκιμής, ένα ποιοτικό πιστοποιητικό, ένα εγχειρίδιο χρηστών και ένας κατάλογος συσκευασίας προσφέρονται.
VII. Άλλο προαιρετικό πρότυπο
1. Για την επιτόπια δοκιμή GIS
| Πρότυπο | Εκτιμημένη τάση | Εκτιμημένο ρεύμα παραγωγής | Εκτιμημένη ικανότητα παραγωγής |
Εφαρμογή (Από 45Hz που αρχίζει) |
| Chx-135KVA/135KV | 27KV*5 | 1A | 135KVA | Για 72.5KV και κάτω από το GIS |
| Chx-270KVA/135KV | 27KV*5 | 1A | 135KVA | Για 72.5KV και κάτω από το GIS |
| Chx-216KVA/216KV | 27KV*8 | 1A | 216KVA | Για 123KV και κάτω από το GIS |
| Chx-270KVA/270KV | 27KV*10 | 1A | 270KVA | Για 145KV και κάτω από το GIS |
| Chx-275KVA/275KV | 275KV | 2A | 275KVA | Για 170KV και κάτω από το GIS |
| Η ειδική απαίτηση μπορεί να γίνει από τη διαταγή | ||||
2. Για την επιτόπια δοκιμή καλωδίων 45KV XLPE
| Πρότυπο | Εκτιμημένη τάση | Εκτιμημένο ρεύμα παραγωγής | Εκτιμημένη ικανότητα παραγωγής | Ανώτατη εφαρμογή |
| Chx-108/54 | 54KV | 2A | 108KVA | 45kV cable≤1km |
| Chx-216/54 | 54KV | 4A | 216KVA | 45kV cable≤2km |
| Chx-324/54 | 54KV | 6A | 324KVA | 45kV cable≤3km |
| Chx-432/54 | 54KV | 8A | 432KVA | 45kV cable≤4km |
| Chx-540/54 | 54KV | 10A | 540KVA | 45kV cable≤5km |
| Chx-1080/54 | 54KV | 20A | 1080KVA | 45kV cable≤10km |
| Η ειδική απαίτηση μπορεί να γίνει από τη διαταγή | ||||
3. Για την επιτόπια δοκιμή καλωδίων 66KV XLPE
| Πρότυπο | Εκτιμημένη τάση | Εκτιμημένο ρεύμα παραγωγής | Εκτιμημένη ικανότητα παραγωγής | Ανώτατη εφαρμογή |
| Chx-160/80 | 80KV | 2A | 160KVA | 66kV cable≤0.5km |
| Chx-320/80 | 80KV | 4A | 320KVA | 66kV cable≤1km |
| Chx-640/80 | 80KV | 8A | 640KVA | 66kV cable≤2km |
| Chx-960/80 | 80KV | 12A | 960KVA | 66kV cable≤3km |
| Chx-1280/80 | 80KV | 16A | 1280KVA | 66kV cable≤4km |
| Chx-1600/80 | 80KV | 20A | 1600KVA | 66kV cable≤5km |
| Chx-3200/80 | 80KV | 40A | 3200KVA | 66kV cable≤10km |
| Chx-9600/80 | 80KV | 120A | 9600KVA | 66kV cable≤20km |
| Η ειδική απαίτηση μπορεί να γίνει από τη διαταγή | ||||
VIII. επιτόπιος τυποποιημένος πίνακας δοκιμής μόνωσης από το IEC 60840:2011 για το καλώδιο XLPE
