Σύστημα δοκιμών συντονισμού μεταβλητής επαγωγής AC Υδραυλικός τύπος για HV GIS ή CVT
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή δοκιμής: | Μεταβλητό ηχηρό κύκλωμα αυτεπαγωγής | Χρήση: | Το επιτόπιο εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης για HV GIS ή CVT |
|---|---|---|---|
| Χαρακτηριστικό σχεδιασμού:: | Γρήγορη εγκατάσταση και γρήγορα ανακύκλωση, PD ελεύθερο | Συστατικό:: | Αντιδραστήρας δοκιμής, κονσόλα ελέγχου, γραφείο ρυθμιστών τάσης, τυποποιημένος διαιρέτης τάσης |
| Συχνότητα δοκιμής:: | 50Hz/60Hz | κύκλος καθήκοντος: | 15mints |
| Ακρίβεια δοκιμής: | Τουλάχιστον 1,5% | Κυματοειδές παραγωγής: | Καλό κύμα ημιτόνου |
| Ειδικός για: | Επιτόπια δοκιμή για HV ή EHV GIS, CVT | Αντιδραστήρας που χρησιμοποιεί τον τρόπο: | Ένα σώμα και υδραυλικός τύπος για τη στάση και την ανακύκλωση |
| Πρότυπα δοκιμής:: | Iec60060-1: 2010 IEC 62271203:2011 για το GIS | ||
| Υψηλό φως: | σύστημα δοκιμής συντονισμού υψηλής τάσης,δοκιμές υψηλής τάσης ηλεκτρικού εξοπλισμού |
||
Σύνολο δοκιμής αντοχής σε αντοχή συντονισμού μεταβλητής επαγωγικής αντοχής, σετ δοκιμής υδραυλικού τύπου HV με συντονισμό, δοκιμές CVT
I. Εφαρμογή:
CHX- (LYY) Συσκευές δοκιμής συντονισμού σειράς αυτόματης ανύψωσης αυτόματης ανύψωσης εφαρμόζονται κυρίως στην ανίχνευση τάσης εναλλασσόμενου ρεύματος και στην ανίχνευση μερικής εκφόρτισης ηλεκτρικών συσκευών υψηλής τάσης που δεν υπερβαίνουν τα 800KV. Ιδιαίτερα κατάλληλο για τη δοκιμή βαθμονόμησης πεδίου για διαφορετικό επίπεδο CVT και εναλλασσόμενου ρεύματος αντοχής σε διαφορετικά επίπεδα HV.GIS και GIL.
Η Fanke ανέπτυξε επιτυχώς ανθεκτικότητα τάσης εναλλασσόμενου ρεύματος και συσκευή ανίχνευσης PD μέσω συνδυασμού θεωρητικών κυκλωμάτων συντονισμού σειράς και τροποποίησης της παραδοσιακής δομής του αντιδραστήρα δοκιμής από το τεχνικό χαρακτηριστικό της υλικολογίας, της ηλεκτρομαγνητικής ιδιότητας, των αυτόματων μηχανημάτων και της υδραυλικής μετάδοσης, γεγονός που καθιστά τις επιτόπιες δοκιμές πολύ πιο κατάλληλες και αποδοτικές
ΙΙ. Πεδίο εφαρμογής
Χρησιμοποιείται για συχνότητα ρεύματος Πηγή υψηλής τάσης χωρίς PD για δοκιμή βαθμονόμησης πεδίου της γωνιακής διαφοράς CVT και σφάλματος λόγου.
Χρησιμοποιείται για δοκιμή αντοχής σε τάση εναλλασσόμενου ρεύματος και δοκιμή PD των αισθητήρων HV.GIS, HV.GIL, HV.switch, αμοιβαίου επαγωγέα και κουζινέτων με τάση όχι μεγαλύτερη από 800KV
III. Κύρια εξαρτήματα:

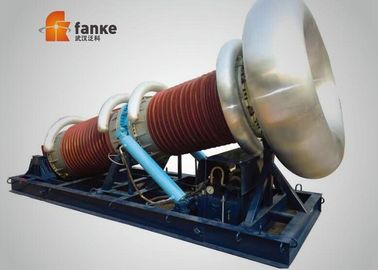

- Μετασχηματιστής διέγερσης τύπου Unibody και αντιδραστήρας δοκιμής με πλατφόρμα υδραυλικού τύπου
- Κονσόλα μέτρησης και ελέγχου
- Ηλεκτρικό ντουλάπι ρυθμιστή τάσης
- Τυπικό διαιρέτη τάσης με ζεύξη
IV. Γρήγορα και ανακύκλωση Σχήμα
1.Περισσότεροι σχεδιασμοί για αμφότερους τους αντιδραστήρες που μπορούν να ικανοποιήσουν την έξοδο υψηλής τάσης που απαιτείται για τη διαμόρφωση πεδίου για CVT κάτω από 50Hz.
2.Μεταφορά με πηγή ισχύος μεταβλητής συχνότητας για την ολοκλήρωση δοκιμής αντοχής σε τάση εναλλασσόμενου ρεύματος για ηλεκτρικό εξοπλισμό, όπως GIS, διακόπτη,
αμοιβαίος επαγωγέας, εύρος μονωτή 110KV --- 500KV.
V. Κύριο χαρακτηριστικό
- Γρήγορη ανακύκλωση ή σταθεροποίηση του τμήματος παραγωγής ΗV (αντιδραστήρες δοκιμής & μετασχηματιστής διέγερσης) μέσω ηλεκτροϋδραυλικού εξοπλισμού και χωρίς ανάγκη χρήσης ανυψωτικού μηχανήματος, Μείωση της έντασης εργασίας και βελτίωση της αποτελεσματικότητας της δοκιμής. αποφύγετε εύκολα το ύψος μεταφοράς του εξοπλισμού δοκιμών.
- Ενσωματωμένο εσωτερικό σχέδιο για αντιδραστήρα δοκιμής υψηλής τάσης χωρίς PD και μετασχηματιστή διέγερσης για να αποθηκεύσετε το χώρο διάταξης του πεδίου δοκιμών.
- Υιοθετεί το κάλυμμα ομπρέλας σιλικόνης για μονωτικά υλικά του κελύφους του τμήματος παραγωγής ΗV, μειώνει το ύψος και βελτιστοποιεί τον όγκο και το βάρος
- του μέρους ·
- Ειδικό θεμέλιο εμπορευματοκιβωτίων που χρησιμοποιείται για την εύκολη υλοποίηση των οχημάτων · υιοθετεί τον ηλεκτροϋδραυλικό εξοπλισμό με μεγάλη ώθηση και ανυψώνει απαλά την ευκινησία και δεν αιωρείται,
- Το σύστημα μπορεί να παρασχεθεί μαζί με ένα συγκεκριμένο όχημα δοκιμής (προαιρετικά)
VI. Γενικά τεχνικά δεδομένα:
Ονομαστικός πυκνωτής: 400KVA ~ 1000KVA
Ονομαστική τάση: 400KV ~ 800KV
Ονομαστικό ρεύμα: 1A ~ 2A
Ισχύς εργασίας: τροφοδοσία μονοφασική 380V, 50Hz / 60Hz
Τιμή συντελεστή ποιότητας συστήματος: Q ≥ 50
Κύκλος λειτουργίας και αύξηση θερμοκρασίας: μετά από 15 λεπτά της ονομαστικής λειτουργίας, η αύξηση της θερμοκρασίας περιελίξεως ≤ 65K
Θόρυβος: ≤ 65dB
Υψόμετρο: ≤ 3000m
Θερμοκρασία περιβάλλοντος: -25 ℃ ~ 45 ℃, Σχετική υγρασία ≤ 90%, χωρίς συμπύκνωση
Μέγεθος: δείτε το παραπάνω σχήμα
VI.Αξεσουάρ
- Κουτί αξεσουάρ για αξεσουάρ αποθήκευσης
- Καλώδια εισόδου πηγής ρεύματος
- Καλώδια εξόδου πηγή ενέργειας
- καλώδιο σύνδεσης μεταξύ μετασχηματιστή διέγερσης και ρυθμιστή τάσης
- καλώδιο σύνδεσης μεταξύ του μετασχηματιστή διέγερσης και της κονσόλας ελέγχου
- Καλώδια γείωσης συστήματος
- HV εξόδου του αντιδραστήρα
- HV καλώδια μέτρησης (τα καλώδια εξόδου σήματος του διαιρέτη τάσης)
- Καλώδια εξόδου ΗV (αντιδραστήρας για διαίρεση, διαχωριστικό προς δοκιμαστικό αντικείμενο)
- Πλατφόρμα υδραυλικού τύπου
- Δακτύλιος Corona για αντιδραστήρα δοκιμής και διαχωριστή
- Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήστη και λίστα συσκευασίας.
VII. Άλλο τυπικό μοντέλο
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Εφαρμογή (Από την έναρξη 45Hz) |
| CHX- (LYY) -400KVA / 400KV | 200KV * 2 | 2Α @ 200ΚV | 400KVA | Για 132KV και κάτω από την κατηγορία GIS |
| 1Α @ 400ΚV | Για 132KV και κάτω από την κατηγορία CVT | |||
| CHX- (LYY) -800KVA / 400KV | 200KV * 4 | 4Α @ 200ΚV | 800KVA | Για 132KV και κάτω από την κατηγορία GIS |
| 2Α @ 400ΚV | Για 132KV και κάτω από την κατηγορία CVT | |||
| CHX- (LYY) -800KVA / 400KV, 800KV | 400KV * 2 | 2Α @ 400ΚV | 800KVA | Για τα 400KV και κάτω από την κατηγορία GIS |
| 1Α @ 800ΚV | Για 400KV και κάτω από την κλάση CVT | |||
| CHX- (LYY) -1600KVA / 400KV, 800KV | 400KV * 4 | 4Α @ 400ΚV | 1600KVA | Για τα 400KV και κάτω από την κατηγορία GIS |
| 2Α @ 800ΚV | Για 400KV και κάτω από την κλάση CVT | |||
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
