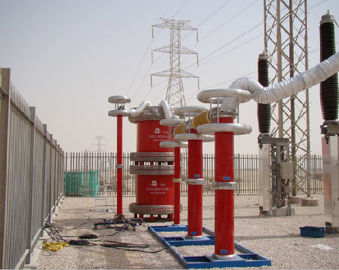

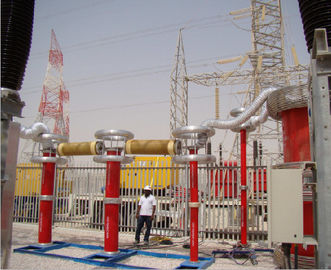

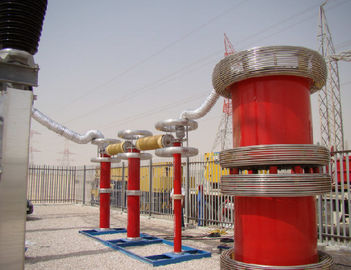

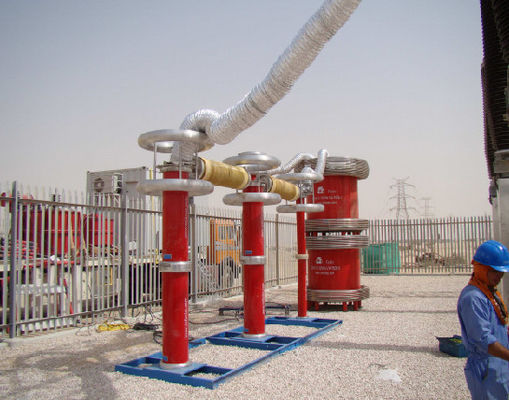

Αντιστοίχηση αντοχής μεταβλητής συχνότητας σετ δοκιμής υψηλής τάσης υψηλής τάσης για καλώδιο Long HV XLPE
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή δοκιμής: | Μεταβλητό ηχηρό κύκλωμα συχνότητας | Χρήση: | Το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης |
|---|---|---|---|
| Max.Capacity: | 9000kVA | Max.Voltage: | 150KV, 300KV, 450KV |
| Συχνότητα δοκιμής: | 20-300Hz | κύκλος καθήκοντος: | 60 μέντες |
| Ακρίβεια δοκιμής: | Τουλάχιστον 1,5% | Ειδικός για: | Επιτόπια δοκιμή για το μακριά καλώδιο HV XLPE και το GIS |
| Πρότυπο δοκιμής: | IEC 600601:2010 IEC 60840:2011 και IEC 62067:2011 για το καλώδιο XLPE | ||
| Υψηλό φως: | σετ δοκιμής υψηλής τάσης AC,αναγνωριστικό καλωδίου υψηλής τάσης |
||
Αντιστοίχηση δοκιμής τάσης αντοχής μεταβλητής συχνότητας για καλώδιο Long HV XLPE
I. Εφαρμογή:
Αυτό το δοκιμαστικό μοντέλο CHX-9000KVA / 150KV, 300KV, 450KV έχει σχεδιαστεί για δοκιμή HP hpot δοκιμών AC και δοκιμαστικό hipot AC 362KV και χαμηλότερης τάξης GIS επιτόπου με τεχνολογία κυκλωμάτων συντονισμού μεταβλητής συχνότητας. η υψηλότερη τάση δοκιμής δεν υπερβαίνει τους 150KV, 300KV, 450KV μέσω του αντιδραστήρα δοκιμής κυλίνδρου παράλληλα ή σε σειρά σύνδεσης · η συχνότητα δοκιμής μπορεί να είναι από 20-300Hz. ο κύκλος εργασιών δεν υπερβαίνει τα 60χλμ.
Μέσω του δομοστοιχειωτού δοκιμαστικού αντιδραστήρα χρησιμοποιείται παράλληλα ή σε σειρές, το μοντέλο δοκιμαστικών συνόλων CHX-9000KVA / 150KV, 300KV, 450KV μπορεί επίσης να εκτελεστεί η ακόλουθη επιτόπια δοκιμή hipot AC:
1.1 Δεν υπερβαίνει τα 150KV και 60Α για καλώδιο XLPE μεγάλου μήκους με μέγιστο U 0 = 87KV
1.2 Δεν υπερβαίνει τα 300KV και 40Α για καλώδιο XLPE μεγάλων αποστάσεων με μέγιστη τιμή U 0 = 160KV .
170KV και κάτω από την κατηγορία GIS
1.3 Δεν υπερβαίνει τα 450KV και 20Α για καλώδιο XLPE μεγάλων αποστάσεων με μέγιστη τιμή U 0 = 230KV.
362KV και κάτω από την κατηγορία GIS
Μέχρι σήμερα, αυτά τα σχεδιασμένα σετ δοκιμών μπορούν να σχηματίσουν πολλά διαφορετικά σειριακά μοντέλα σύμφωνα με διαφορετικά HV ή UHV αντέχουν σε εφαρμογές δοκιμών μέσω αντιδραστήρων δοκιμής σε σειρά ή σε παράλληλη σύνδεση και σε αριθμό διαμορφώσεων σε κάθε σετ. Το ίδιο μοντέλο μπορεί να δει τη ρήτρα 9.other τυπικό μοντέλο .
ΙΙ. Κύρια εξαρτήματα
| SN | Όνομα των στοιχείων | Τύπος και προδιαγραφές | Ποσότητα. | Κάθε βάρος | Κάθε διάσταση |
| 1 | Τροφοδοσία με μεταβλητή συχνότητα | FKVF-300kW / 380V | 1 τεμάχιο | 280kgs | 750 * 700 * 1200 mm |
| 2 | Μετασχηματιστής διέγερσης | CQSB (J) -300kVA | 1 τεμάχιο | 3000kgs | 950 * 850 * 900 mm |
| 3 | HV αντιδραστήρα δοκιμής συντονισμού | CHX (kf) -3000kVA / 150kV | 3 κομμάτια | 4500kgs | D1200 * H1250mm |
| 4 | Χωρητικό διαχωριστικό | TRF-450kV / 1000pF | 1 σετ | 275kgs | D250 * H2850mm |
| 5 | Ειδικά εξαρτήματα δοκιμών | 1 σετ |
Σημείωση: 1.Το capacitantor μπορεί να είναι προαιρετικό όταν η μικρή γραμμή φόρτισης ελέγχει ή χρειάζεται αναλογικό φορτίο για τον έλεγχο της συχνότητας δοκιμής.
2.Ο δοκιμαστικός αντιδραστήρας μπορεί να παραχθεί για τα 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV για κάθε ονομαστική τάση σύμφωνα με το διαφορετικό πεδίο δοκιμασμένων αντικειμένων ή τον πελάτη. Το μέγιστο. το ονομαστικό ρεύμα κάθε αντιδραστήρα ΗV μπορεί να είναι 1 ~ 5Α, 10Α, 15Α, 20Α, 25Α, 30Α.
III. Δοκιμή:
VF: Πηγή ισχύος μεταβλητής συχνότητας που είναι μέρος ελέγχου και μέτρησης στο κύκλωμα δοκιμής.
T: Μετασχηματιστής διέγερσης που παρέχει την τάση διέγερσης για τον αντιδραστήρα δοκιμής ΗV
L: Δοκιμαστικός αντιδραστήρας που είναι συντονισμένη επαγωγή στο κύκλωμα LC και παράγει την τάση δοκιμής
Cx: Δοκιμασμένος εξοπλισμός
MOA1: Ο Αλεξικέραυας είναι μέρος προστασίας στον μετασχηματιστή διέγερσης
C1, C2: Διαχωριστής τάσης (C1 είναι βραχίονας υψηλής τάσης, C2 είναι βραχίονας χαμηλής τάσης) που είναι μέρος μέτρησης τάσης ΗV
IV. Γενικά τεχνικά χαρακτηριστικά:
- Τρόπος δοκιμής συστήματος: Σειρά συντονισμού με μεταβλητή συχνότητα
- Μοντέλο συστήματος: CHX-9000KVA / 150KV, 300KV, 450KV
- Τροφοδοσία εισόδου: 380 ± 10% (τριφασική), 50Hz / 60Hz
- Αριθμός αντιδραστήρα δοκιμής ΗV: 3 τεμάχια
- Ονομαστική χωρητικότητα εξόδου: 9000kVA
- Ονομαστική τάση εξόδου: 150KV, 300KV, 450KV
- Μέγιστη τάση δοκιμής: όχι μεγαλύτερη από 150KV, 300KV, 450KV
- Ονομαστικό ρεύμα εξόδου: 20Α / μεμονωμένο τεμάχιο ή σε σειρά · 60Α σε παράλληλη
- Reg. Εύρος Freq: 20Hz-300Hz
- Τάση κυματομορφής τάσης συντονισμού εξόδου: ημιτονοειδές κύμα
- THD της κυματομορφής εξόδου: ≤1%
- Επίπεδο μόνωσης: Κάτω από 1,1 φορές και διατήρηση 1 λεπτό, κανονικό
- Κύκλος λειτουργίας: 60 λεπτά σε κατάσταση λειτουργίας υπό ονομαστικό ρεύμα.
- Ο συντελεστής ποιότητας της δοκιμής ορίστηκε: Q≥60
- Αύξηση θερμοκρασίας: Λιγότερο από 65Κ κάτω από το ονομαστικό ρεύμα εργασίας 60mints?
- Επίπεδο θορύβου: Δεν υπερβαίνει τα 70Β
- Δομή αντιδραστήρα: τύπος εμβαπτιζόμενου λαδιού, τύπος κυλίνδρου εποξειδικού σωλήνα.
V. Κύριο πάνελ λογισμικού μέτρησης και ελέγχου ως εξής:
Σημείωση: Το σχήμα αυτό είναι ο πίνακας οθόνης κατά τη ρύθμιση του βήματος παραμέτρων δοκιμής από το λογισμικό ελέγχου και μέτρησης στην παροχή ρεύματος VF
VI.Αξεσουάρ
- Κουτί αξεσουάρ για αξεσουάρ αποθήκευσης
- Καλώδια εισόδου πηγής ρεύματος
- Καλώδια εξόδου πηγή ενέργειας
- Καλώδια εξόδου συναρπαστικού μετασχηματιστή
- Καλώδια γείωσης συστήματος
- Παράλληλα καλώδια του αντιδραστήρα
- HV καλώδια μέτρησης (τα καλώδια εξόδου σήματος του διαιρέτη τάσης)
- Καλώδια εξόδου ΗV (αντιδραστήρας για διαίρεση, διαχωριστικό προς δοκιμαστικό αντικείμενο)
- Βάση στήριξης για διαιρέτη
- Δακτύλιος Corona για αντιδραστήρα δοκιμής και διαχωριστή
- Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήστη και λίστα συσκευασίας.
VII. Άλλο τυπικό μοντέλο
1 Προαιρετικό μοντέλο δοκιμής ανθεκτικής τάσης ανθεκτικού καλωδίου 132KV class XLPE
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Μέγιστη εφαρμογή |
| CHX-775KVA / 155KV | 155KV | 5Α | 775KVA | Καλώδιο 132kV≤1χλμ |
| CHX-1550KVA / 155KV | 155KV | 10Α | 1550KVA | Καλώδιο 132kV≤2χλμ |
| CHX-2325KVA / 155KV | 155KV | 15Α | 2325KVA | Καλώδιο 132kV≤3χλμ |
| CHX-3100KVA / 155KV | 155KV | 20Α | 3100KVA | Καλώδιο 132kV≤4km |
| CHX-3875KVA / 155KV | 155KV | 25Α | 3875KVA | Καλώδιο 132kV≤5χλμ |
| CHX-7750KVA / 155KV | 155KV | 50Α | 7750KVA | Καλώδιο 132kV≤10χλμ |
| CHX-12400KVA / 155KV | 155KV | 80Α | 12400KVA | Καλώδιο 132kV≤16km |
| CHX-15500KVA / 155KV | 155KV | 100Α | 15500KVA | Καλώδιο 132kV≤20χλμ |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
Σημείωση: Δοκιμασμένη τάση καλωδίου ≤ 132kV, 0.25uF / km
2 Προαιρετικό μοντέλο για δοκιμή τάσης αντοχής σε καλώδιο ανθεκτικής τάσης 230KV class XLPE
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Μέγιστη εφαρμογή |
| CHX-2020KVA / 255KV | 255KV | 8Α | 2020KVA | 220 ~ 230kV καλώδιο1χλμ |
| CHX-4080KVA / 255KV | 255KV | 16Α | 4080KVA | 220 ~ 230kV καλώδιο ≤2km |
| CHX-6120KVA / 255KV | 255KV | 24Α | 6120KVA | 220 ~ 230kV καλώδιο≤3χλμ |
| CHX-8160KVA / 255KV | 255KV | 32Α | 8160KVA | 220 ~ 230kV καλώδιο≤4χλμ |
| CHX - 10200KVA / 255KV | 255KV | 40Α | 10200KVA | 220 ~ 230kV καλώδιο≤5χλμ |
| CHX-20400KVA / 255KV | 255KV | 80Α | 20400KVA | 220 ~ 230kV καλώδιο≤10χλμ |
| CHX-25500KVA / 255KV | 255KV | 100Α | 25500KVA | 220 ~ 275kV καλώδιο = 12,5χλμ |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
Σημείωση: Δοκιμασμένη τάση καλωδίου ≤ 230kV, 0.25uF / km
3 Προαιρετικό μοντέλο για δοκιμή τάσης αντοχής σε καλώδιο ανθεκτικής τάσης 330KV κλάσης XLPE
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Μέγιστη εφαρμογή |
| CHX-3500KVA / 350KV | 350KV | 10Α | 3500KVA | Καλώδιο 330kV≤1χλμ |
| CHX-7000KVA / 350KV | 350KV | 20Α | 7000KVA | Καλώδιο 330kV≤2km |
| CHX-10500KVA / 350KV | 350KV | 30Α | 10500KVA | Καλώδιο 330kV≤3χλμ |
| CHX-14000KVA / 350KV | 350KV | 40Α | 14000KVA | Καλώδιο 330kV≤4km |
| CHX-21000KVA / 350KV | 350KV | 60Α | 21000KVA | Καλώδιο 330kV≤5χλμ |
| CHX-28000KVA / 350KV | 350KV | 80Α | 28000KVA | Καλώδιο 330kV≤10χλμ |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
Σημείωση: Δοκιμασμένη τάση καλωδίου ≤ 330kV, 0,25uF / km
4 Προαιρετικό άλλο μοντέλο για μακρύ καλώδιο αντοχής σε δοκιμή αντοχής σε καλώδιο XLPE
| Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Εφαρμογή (Από την έναρξη 20Hz) |
| CHX-2600KVA / 130KV | 130KV | 10Α, 20Α | 1300KVA | Για το U 0 = 64KV και κάτω από το καλώδιο |
| CHX-3000KVA / 150KV | 150KV | 10Α, 20Α | 3000KVA | Για το U 0 = 87KV και κάτω από το καλώδιο |
| CHX-10000KVA / 250KV | 250KV | 20Α, 40Α | 10000KVA | Για το U 0 = 127KV και κάτω από το καλώδιο |
| CHX-20000KVA / 250KV | 250KV | 20Α, 80Α | 20000KVA | Για το U 0 = 127KV και κάτω από το καλώδιο |
| CHX-21000KVA / 350KV | 350KV | 20Α, 60Α | 21000KVA | Για το U 0 = 230KV και κάτω από το καλώδιο |
| CHX-42000KVA / 350KV | 350KV | 20Α, 80Α | 42000KVA | Για το U 0 = 230KV και κάτω από το καλώδιο |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
Σημείωση: Η τάση δοκιμής καλωδίου XLPE εξετάζεται ως 1.7U 0
5 Προαιρετικό μοντέλο f ή HV ή καλώδιο κλάσης EHV και GIS επιτόπου δοκιμή hipot AC
| Μαντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστικό ρεύμα εξόδου | Ονομαστική ικανότητα εξόδου | Εφαρμογή (Από την έναρξη 20Hz) |
| CHX-2600KVA / 130KV, 260KV | 130KV, 260KV | 20Α @ 130KV | 2600KVA | Για U 0 = καλώδιο 64KV Για GIS κατηγορίας 72.5KV |
| 10Α @ 260KV | Για καλώδιο U 0 = 127KV Για GIS κατηγορίας 145KV | |||
| CHX-9000KVA / 150KV, 300KV | 150KV, 300KV | 60Α @ 150ΚV | 9000KVA | Για U 0 = καλώδιο 87KV Για GIS κατηγορίας 72.5KV |
| 30Α @ 300ΚV | Για U0 = καλώδιο 160KV Για GIS κατηγορίας 170KV | |||
| CHX-10000KVA / 250KV, 500KV | 250KV, 500KV | 40Α @ 250KV | 10000KVA | Για καλώδιο U 0 = 127KV Για GIS κατηγορίας 145KV |
| 20Α @ 500ΚV | Για U0 = καλώδιο 290KV Για GIS κατηγορίας 362KV | |||
| CHX-20000KVA / 250KV, 500KV | 250KV, 500KV | 80Α @ 250KV | 20000KVA | Για καλώδιο U 0 = 127KV Για GIS κατηγορίας 145KV |
| 40Α @ 500ΚV | Για U0 = καλώδιο 290KV Για GIS κατηγορίας 362KV | |||
| CHX-21000KVA / 350KV, 700KV | 350KV, 700KV | 60Α @ 350KV | 21000KVA | Για U0 = καλώδιο 190KV Για GIS κατηγορίας 170KV |
| 30Α @ 700ΚV | Για U0 = καλώδιο 290KV Για GIS κατηγορίας 550KV | |||
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | ||||
VIII. Πρότυπος πίνακας δοκιμών επιτόπου από IEC 60840: 2011 και IEC 62067: 2011 για καλώδιο XLPE
IX. Πρότυπος πίνακας δοκιμών μόνωσης επιτόπου από το IEC 62271-203: 2011 για HV GIS
