Σιδήρου δεξαμενών τύπων υψηλής τάσης καλωδίων ηχηρή δοκιμή αυτεπαγωγής εξεταστικού εξοπλισμού μεταβλητή
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή δοκιμής: | Μεταβλητή συχνότητα ή μεταβλητό ηχηρό κύκλωμα αυτεπαγωγής | Χρήση: | HV ενισχυτής στο ηχηρό σύστημα δοκιμής |
|---|---|---|---|
| Max.Capacity: | 25A/piece ή cOem | Max.Voltage: | 400KV/piece ή cOem |
| Συχνότητα δοκιμής: | 20-300Hz ή 50Hz | κύκλος καθήκοντος: | 60 μέντες ή cOem |
| Ακρίβεια δοκιμής: | Τουλάχιστον 1,5% | Ειδικός για: | Επιτόπια δοκιμή για το μακριά καλώδιο HV XLPE και το GIS |
| Πρότυπο δοκιμής: | IEC 600601:2010 IEC 60840:2011 και IEC 62067:2011 για το καλώδιο XLPE | ||
| Υψηλό φως: | σύνολο δοκιμής υψηλής τάσης εναλλασσόμενου ρεύματος,υπόγειος ανιχνευτής καλωδίων |
||

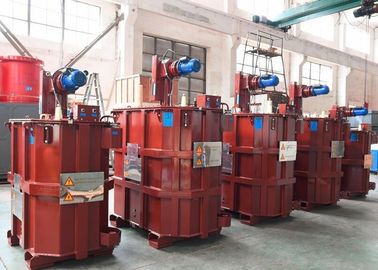

Τύπος δεξαμενής σιδήρου Υψηλής τάσης αντιδραστήρας δοκιμής, μεταβλητό επαγωγικό συντονιστικό εξοπλισμό δοκιμών, δοκιμές καλωδίων
I. Εφαρμογή:

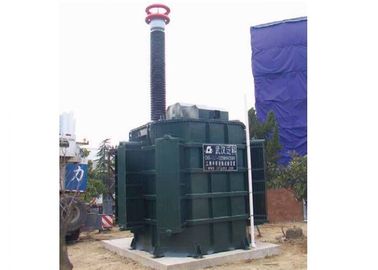

CHX (L, TX) μεγάλης χωρητικότητας και τύπου δεξαμενής τύπου επαγωγικού συστήματος δοκιμής συντονισμού συντονισμού χρησιμοποιείται κυρίως για αντοχή τάσης εναλλασσομένου ρεύματος ή από το εργοστάσιο δοκιμή αντοχής τάσης σε καλώδιο HV XLPE ή άλλο εξοπλισμό ισχύος τάξης 110KV ~ 500KV, η οποία Σημαντική τα πλεονεκτήματα είναι κατάλληλα για πολύ μακρόχρονη συνεχή εργασία. Αυτά τα προϊόντα από την Fanke έχουν εγγραφεί από το κράτος Grid Corporation του Ινστιτούτου Έρευνας Υψηλής Τάσης της Κίνας Wuhan (σύμφωνα με την παραπάνω εικόνα). Η προδιαγραφή είναι 350KV, 35Α. χρησιμοποιούνται για μακρόχρονη δοκιμή αντοχής τάσης διέγερσης των καλωδίων υψηλής τάσης (δοκιμή τύπου για EHV XLPE).
Σημείωση: Ο τύπος δεξαμενής σιδήρου Υψηλής τάσης αντιδραστήρας δοκιμής με μεταβλητή συχνότητα συντονισμού μπορεί επίσης να είναι mady από την παραγγελία.

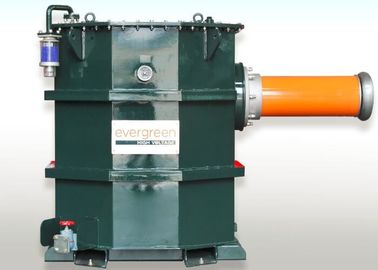

Η βαλβίδα εξόδου ΗV στον αντιδραστήρα δοκιμής μπορεί να σχεδιαστεί ώστε να είναι οριζόντια πλευρά.
ΙΙ. Εφαρμοστέα αντικείμενα
- Αντοχή σε τάση εναλλασσόμενου ρεύματος και δοκιμή αντοχής σε τάση εναλλασσόμενου ρεύματος από καλώδιο ισχύος υψηλής τάσης 110KV-500KV.
III. Βασικά χαρακτηριστικά
- Iron δομή στυλ κουτί, καλή διασπορά θερμότητας, είναι σε θέση να λειτουργήσει για μεγάλο χρονικό διάστημα.
- Ο πυκνωτής τροφοδοσίας ισχύος εισόδου είναι μόνο 1 / Q εκείνης της εξόδου.
- Βάρος ως1 / 5 ~ 10 συμβατικού μετασχηματιστή δοκιμής συχνότητας ισχύος
- Δεν υπάρχει παροδική υπέρταση κατά την καταστροφή του ελεγκτή
- Ευρύ εφαρμοσμένο εύρος, καλή ευελιξία εφαρμογής, μεγάλο φάσμα πυκνωτών του
- δοκιμαστής.
- Όταν καταστραφεί το δοκιμαζόμενο αντικείμενο, η κατάσταση συντονισμού είναι κατεστραμμένη, το ρεύμα βραχυκυκλώματος θα μειωθεί αυτόματα στο ελάχιστο, το μικρό ρεύμα βραχυκυκλώματος που έχει περάσει στο σημείο βλάβης
- Εξοπλισμένο με έξυπνο σύστημα μέτρησης και ελέγχου, μακροπρόθεσμα
- να ανιχνεύει έξυπνα και αυτομάτως, να απαλλάσσεται από το προσωπικό που υπηρετεί.
- Θα μπορούσε να σχεδιαστεί ως όχημα τοποθετημένο και εξοπλισμένο με ειδικό όχημα δοκιμής.
IV. Γενικά τεχνικά χαρακτηριστικά:
- Τρόπος δοκιμής συστήματος: Σειρά συντονισμού με μεταβλητή συχνότητα ή μεταβλητή επαγωγή
- Αριθμός αντιδραστήρα δοκιμής ΗV: ΚΑΕ
- Ονομαστική ισχύς εξόδου: ΚΑΕ
- Ονομαστική έξοδος Τάση: μέγ. 400KV / τεμάχιο
- Ονομαστικό ρεύμα εξόδου: max.25A / τεμάχιο
- Reg. Εύρος Freq: 20Hz-300Hz
- Τάση κυματομορφής τάσης συντονισμού εξόδου: ημιτονοειδές κύμα
- Επίπεδο μόνωσης: Κάτω από 1,1 φορές και διατήρηση 1 λεπτό, κανονικό
- Κύκλος εργασιών: ΟΕΜ ή 60 λεπτά σε κατάσταση λειτουργίας υπό ονομαστικό ρεύμα.
- Ο συντελεστής ποιότητας της δοκιμής ορίστηκε: Q≥60
- Αύξηση θερμοκρασίας: Λιγότερο από 65Κ κάτω από το ονομαστικό ρεύμα εργασίας 60mints?
- Επίπεδο θορύβου: Δεν υπερβαίνει τα 70Β
- Δομή αντιδραστήρα: τύπος εμβαπτιζόμενου λαδιού, τύπος κυλίνδρου εποξειδικού σωλήνα.
Σημείωση: Ειδική απαίτηση μπορεί να γίνει με παραγγελία
