Σύστημα Vertical Resonant Test Vertical AC, μετρητής υψηλής τάσης εναλλασσόμενου ρεύματος με μεταβλητή συχνότητα
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή: | Χαρακτηριστικό κύκλωμα δοκιμής LC | Appilcation: | Το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης επί του τόπου |
|---|---|---|---|
| Max.Capacity: | OEM | Max.Voltage: | OEM |
| Χαρακτηριστικό σχεδιασμού: | Κύλινδρος και μορφωματικός αντιδραστήρας δοκιμής τύπων | Συχνότητα δοκιμής: | 20-300Hz |
| κύκλος καθήκοντος: | 60 μέντες ή cOem | Κυματοειδές παραγωγής: | Καλό κύμα ημιτόνου |
| Διαταγμένος τρόπος: | Τα συστατικά μπορούν να διαταχτούν χωριστά | ||
| Υψηλό φως: | σετ δοκιμής υψηλής τάσης AC,αναγνωριστικό καλωδίου υψηλής τάσης |
||
Δοκιμαστικό σετ συντονισμού AC, εξοπλισμός δοκιμής καλωδίων υψηλής τάσης, σετ δοκιμής τάσης αντοχής AC
I. Εφαρμογή:
Το σετ συντονισμού AC είναι ένα είδος εξοπλισμού δοκιμών καλωδίων υψηλής τάσης για εφαρμοζόμενη τάση αντοχής, η οποία μπορεί να ταξινομηθεί ως σύστημα δοκιμής μεταβλητής συχνότητας και μεταβλητής επαγωγής συντονισμού. Ο πρώτος συντονίζεται με συντονισμό ρυθμίζοντας τη συχνότητα δοκιμής και ο τελευταίος με ρυθμιζόμενη αυτεπαγωγή. Οι διαφορετικοί τρόποι ρύθμισης οδηγούν στον ίδιο στόχο, δηλαδή, μπορεί να επιτευχθεί μεγάλη απόδοση σε δοκιμαστικό αντικείμενο με την εισαγωγή τροφοδοσίας ισχύος μικρής χωρητικότητας.
Για τα τεστ μεγάλης χωρητικότητας όπως το καλώδιο XLPE HV, η μεγαλύτερη δυσκολία για την υιοθέτηση της συχνότητας ρεύματος ή της προσέγγισης της τάσης εναλλασσόμενου ρεύματος αντοχής σε δοκιμή αντοχής ως δοκιμή αποδοχής για μονωτικό καλώδιο XLPE, είναι ότι χρειάζεται ηλεκτρική τροφοδοσία και εξοπλισμό μεγάλης χωρητικότητας. Για παράδειγμα, λαμβάνοντας υπόψη ένα καλώδιο 630mm2, 110kV XLPE χωρητικότητας 0.188uF / kM, η παράμετρος δοκιμής για κάθε καλώδιο είναι 2.9MVA / 128kV / 22.7Α αν το μήκος καλωδίου είναι 3kM. Έπειτα, υπάρχει το συμπέρασμα ότι είναι αδύνατο να γίνει δοκιμή πεδίου με παραδοσιακό τρόπο. Εντούτοις, στο σύστημα δοκιμής συντονισμού μεταβλητής συχνότητας, με την πτώση της συχνότητας δοκιμής από τη μία πλευρά και με έναν παράγοντα υψηλής ποιότητας (Q) από την άλλη, η απαιτούμενη χωρητικότητα τροφοδοσίας είναι 1 / Q εκείνης της δοκιμαστικής ισχύος, με αποτέλεσμα δραματικές μειώσεις ο όγκος και το βάρος των εξοπλισμών δοκιμής είναι διαθέσιμοι, ιδανικοί για δοκιμή πεδίου.
Η εταιρεία Fanke κατέχει πολλά χρόνια κατασκευαστικής εμπειρίας σε αυτόν τον τύπο εξοπλισμού δοκιμών, εξατομικευμένους τύπους τέτοιου εξοπλισμού σύμφωνα με τις ανάγκες δοκιμών διαφόρων πελατών , συμπεριλαμβανομένων των υπηρεσιών OEM. Τα εξαρτήματα των συσκευών μπορούν επίσης να παραγγελθούν ξεχωριστά.
ΙΙ. Κύρια συστατικά του σετ δοκιμών συντονισμού εναλλασσόμενου ρεύματος με μεταβλητή συχνότητα
1. Μετασχηματιστής απομόνωσης

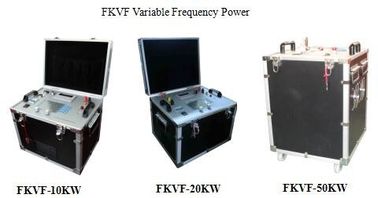

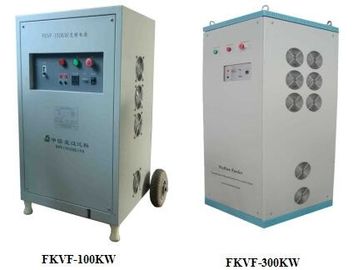

2. Πηγή ισχύος μεταβλητής συχνότητας
3. Μετασχηματιστής διέγερσης
4. Ομάδα αντιδραστήρα δοκιμής ΗV (επαγωγικός συντονιστής)
5. Διαχωριστής τάσης
6. Προαιρετικό μέρος
6.1 Φορτωτής πυκνωτή
6.2 Επαγωγέας αποκλεισμού απόσβεσης HV
Σημείωση:
1). Ο πυκνωτής παγώματος μπορεί να είναι προαιρετικός όταν το μικρό φορτίο είναι καλυμμένο ή χρειάζεται αναλογικό φορτίο για τον έλεγχο της συχνότητας δοκιμής.
2) .Ο δοκιμαστικός αντιδραστήρας μπορεί να παραχθεί για να είναι 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV για κάθε ονομαστική τάση κομμάτι ανάλογα με το διαφορετικό πεδίο δοκιμασμένων αντικειμένων ή πελάτη requried. Το μέγιστο. το ονομαστικό ρεύμα κάθε αντιδραστήρα ΗV μπορεί να είναι 1 ~ 5Α, 10Α, 15Α, 20Α, 25Α, 30Α.
3). Το κυκλικό κύκλωμα ελέγχου είναι ως εξής
VF: Πηγή ισχύος μεταβλητής συχνότητας που είναι μέρος ελέγχου και μέτρησης στο κύκλωμα δοκιμής.
T: Μετασχηματιστής διέγερσης που παρέχει την τάση διέγερσης για τον αντιδραστήρα δοκιμής ΗV
L: Δοκιμαστικός αντιδραστήρας που είναι συντονισμένη επαγωγή στο κύκλωμα LC και παράγει την τάση δοκιμής
Cx: Δοκιμασμένος εξοπλισμός
MOA1: Ο Αλεξικέραυας είναι μέρος προστασίας στον μετασχηματιστή διέγερσης
C1, C2: Διαχωριστής τάσης (C1 είναι βραχίονας υψηλής τάσης, C2 είναι βραχίονας χαμηλής τάσης) που είναι μέρος μέτρησης τάσης ΗV
III. Εφαρμογή της περιοχής δοκιμής αντικειμένου
- 110kV ~ 400kV καλώδια μεγάλων αποστάσεων
- 110kV ~ 500kV HV GIS
- 110kV ~ 220kV συμπυκνωτή ζεύξης HV
- Μετασχηματιστής τάσης πυκνωτή 110kV ~ 500kV (CVT)
Πλεονεκτήματα και δυνατότητες:
- Σχεδιασμός Cordwood για επέκταση της χωρητικότητας
- Μεγάλη θερμική χωρητικότητα για μακρά συνεχόμενη ώρα λειτουργίας
- Συντελεστής ποιότητας: Q≥100 (σε f = 30Hz)
- Το μικρό μέγεθος και το μικρό βάρος είναι εύκολο για τη δοκιμή πεδίου.
- Εύρος συχνοτήτων εργασίας: 20-300Hz
Αριθμό δοκιμής πεδίου

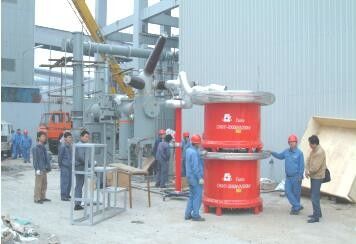

Σημείωση: Το σετ συντονισμού 750KV / 5A AC με μεταβλητή συχνότητα από την Fanke High-voltage εκτελεί τάση αντοχής σε υποσταθμό ισχύος 500kV
