Εξοπλισμός δοκιμής καλωδίων υψηλής τάσης κυλίνδρων Δοκιμή GIS / GIL σε συχνότητα 20-300Hz
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή δοκιμής: | Μεταβλητό ηχηρό κύκλωμα συχνότητας | Χρήση: | HV ο ενισχυτής στο εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης |
|---|---|---|---|
| Max.Capacity: | 25A/piece ή cOem | Max.Voltage: | 400KV/piece ή cOem |
| Συχνότητα δοκιμής: | 20-300Hz | κύκλος καθήκοντος: | 60 μέντες ή cOem |
| Ακρίβεια δοκιμής: | Τουλάχιστον 1,5% | Ειδικός για: | Επιτόπια δοκιμή για το μακριά καλώδιο HV XLPE και το GIS |
| Πρότυπο δοκιμής: | IEC 600601:2010 IEC 60840:2011 και IEC 62067:2011 για το καλώδιο XLPE | ||
| Υψηλό φως: | σετ δοκιμών υψηλής τάσης,ανιχνευτής υπόγειου καλωδίου |
||

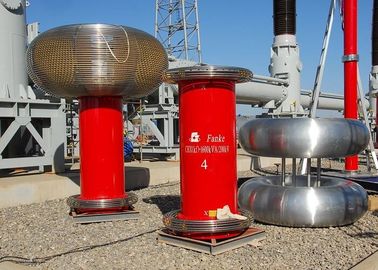

Κύλινδρος δοκιμής υψηλής τάσης αντιδραστήρα, μεταβλητής συχνότητας συντονισμού εξοπλισμού δοκιμών, GIS Δοκιμές, δοκιμή GIL
I. Εφαρμογή:
Αυτός ο αντιδραστήρας δοκιμής είναι ένα εξάρτημα και ένα τμήμα γεννήτριας ΗV στα συστήματα δοκιμής συντονισμού μεταβλητής συχνότητας.
η συχνότητα λειτουργίας της μπορεί να σχεδιαστεί από 20Hz έως 300Hz, μέσω του αντιδραστήρα δοκιμής κυλίνδρου παράλληλα ή σε σειρά σύνδεσης στο κύκλωμα συντονισμού, κάνει τα πλήρη συστήματα δοκιμών να ολοκληρώσουν τη δοκιμή αντοχής σε δοκιμή αντοχής AC για δοκιμασμένο καλώδιο, GIS ή GIL.
Ο αντιδραστήρας δοκιμής κυλίνδρων είναι καθαρή περιέλιξη και δεν πυρήνα σιδήρου, η εταιρεία μας μπορεί να δεχθεί όλες τις παραγγελίες ΚΑΕ για τα προϊόντα αυτά μέσα σε όχι περισσότερο από 400KV / κομμάτι και 25A / κομμάτι.
Ο δοκιμαστικός αντιδραστήρας μπορεί να παραχθεί για τα 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV για κάθε ονομαστική τάση σύμφωνα με το διαφορετικό αντικείμενο δοκιμασμένου αντικειμένου ή τον πελάτη. Το μέγιστο. το ονομαστικό ρεύμα κάθε αντιδραστήρα ΗV μπορεί να είναι 1 ~ 5Α, 10Α, 15Α, 20Α, 25Α
ΙΙ. Δοκιμή:
VF: Πηγή ισχύος μεταβλητής συχνότητας που είναι μέρος ελέγχου και μέτρησης στο κύκλωμα δοκιμής.
T: Μετασχηματιστής διέγερσης που παρέχει την τάση διέγερσης για τον αντιδραστήρα δοκιμής ΗV
L: Δοκιμαστικός αντιδραστήρας που είναι συντονισμένη επαγωγή στο κύκλωμα LC και παράγει την τάση δοκιμής
Cx: Δοκιμασμένος εξοπλισμός
MOA1: Ο Αλεξικέραυας είναι μέρος προστασίας στον μετασχηματιστή διέγερσης
C1, C2: Διαχωριστής τάσης (C1 είναι βραχίονας υψηλής τάσης, C2 είναι βραχίονας χαμηλής τάσης) που είναι μέρος μέτρησης τάσης ΗV
V. Γενικά τεχνικά χαρακτηριστικά:
- Τρόπος δοκιμής συστήματος: Σειρά συντονισμού με μεταβλητή συχνότητα
- Αριθμός αντιδραστήρα δοκιμής ΗV: ΚΑΕ
- Ονομαστική ισχύς εξόδου: ΚΑΕ
- Ονομαστική έξοδος Τάση: μέγ. 400KV / τεμάχιο
- Ονομαστικό ρεύμα εξόδου: max.25A / τεμάχιο
- Reg. Εύρος Freq: 20Hz-300Hz
- Τάση κυματομορφής τάσης συντονισμού εξόδου: ημιτονοειδές κύμα
- Επίπεδο μόνωσης: Κάτω από 1,1 φορές και διατήρηση 1 λεπτό, κανονικό
- Κύκλος εργασιών: ΟΕΜ ή 60 λεπτά σε κατάσταση λειτουργίας υπό ονομαστικό ρεύμα.
- Ο συντελεστής ποιότητας της δοκιμής ορίστηκε: Q≥60
- Αύξηση θερμοκρασίας: Λιγότερο από 65Κ κάτω από το ονομαστικό ρεύμα εργασίας 60mints?
- Επίπεδο θορύβου: Δεν υπερβαίνει τα 70Β
- Δομή αντιδραστήρα: τύπος εμβαπτιζόμενου λαδιού, τύπος κυλίνδρου εποξειδικού σωλήνα.
