Εξοπλισμός Δοκιμής Καλωδίων Υψηλής Τάσης Πολύ Χαμηλής Τάσης, Εξοπλισμός Δοκιμών Καλωδίων Vlf
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή δοκιμής:: | Πολύ χαμηλής συχνότητας | Χρήση: | Το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης |
|---|---|---|---|
| Αντικείμενο δοκιμής: | 35KV και κάτω από το καλώδιο και τη γεννήτρια | το στοιχείο: | Ελεγκτής, ενισχυτής HV, φορτίο πυκνωτών αποζημιώσεων |
| Συχνότητα δοκιμής: | 0.1Hz, 0.05Hz, 0.02Hz | Max.Test τάση: | 0~ 80KV |
| Ακρίβεια: | ± (3% του συνόλου - κλίμακα +0,5 KV) | Μέγιστη εργασία: | 60mints |
| Υψηλό φως: | ανιχνευτής υπόγειου καλωδίου,αναγνωριστικό καλωδίου υψηλής τάσης |
||
Εξοπλισμός δοκιμής καλωδίων υψηλής τάσης υψηλής τάσης, Δοκιμαστικό εξοπλισμό αποδοχής, Tester καλωδίων VLF
I. Εφαρμογή:
Το μοντέλο VLF-80KV / 0.1Hz έχει σχεδιαστεί για να εκτελεί δοκιμή αντοχής στην τάξη επί τόπου με τεχνολογία πολύ χαμηλών συχνοτήτων για ηλεκτρογεννήτριες ισχύος ή καλώδιο ισχύος 35KV και κάτω από XLPE. Σε σύγκριση με το τεστ Hipot που έχει ρυθμιστεί στην κύρια συχνότητα ισχύος, χρειάζεται πολύ μικρή ικανότητα δοκιμής ισχύος (περίπου 1/500 θεωρητικά). Το μέγεθος και το βάρος του μειώνονται επίσης πολύ. Ειδικά η εμφάνιση της επιτήρησης μπορεί να ανακαλύψει τη γεννήτρια μόνωσης ανώμαλη φαινόμενα όπως η επιφάνεια corona, απαλλαγή και ούτω καθεξής.

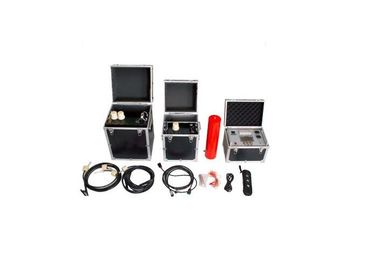

Το σετ δοκιμών αποτελείται από ένα κιβώτιο ελέγχου, δύο ενισχυτές HV, έναν πυκνωτή αντιστάθμισης και μια ράβδο απόρριψης. Με βάση την ηλεκτρονική μετατροπή συχνότητας και ελεγχόμενη από μικροεπεξεργαστή τεχνολογία, έχει εξαιρετική απόδοση.
Απαγορεύεται η αύξηση της τάσης χωρίς φορτίο ή η σύνδεση με φορτίο αντίστασης. Εάν η χωρητικότητα δείγματος είναι μικρότερη από 0.05uF, η κυματομορφή εξόδου της δοκιμαστικής ομάδας θα είναι κακή. Για καλύτερη απόδοση απαιτείται προαιρετικός πυκνωτής για σύνδεση.
Μέχρι τώρα, το σχεδιαζόμενο σετ δοκιμών σχηματίζει επίσης πολλά διαφορετικά σειριοποιημένα μοντέλα σύμφωνα με διαφορετικές εφαρμογές δοκιμών αντοχής μέσω του ενισχυτικού αριθμού HV των διαμορφώσεων σε κάθε σετ. Το ίδιο μοντέλο μπορεί να δει και άλλο τυπικό μοντέλο στην ακόλουθη ρήτρα.
ΙΙ. Λίστα προμηθειών αυτού του μοντέλου:
| Sn | Περιγραφή | Ποσότητα | |

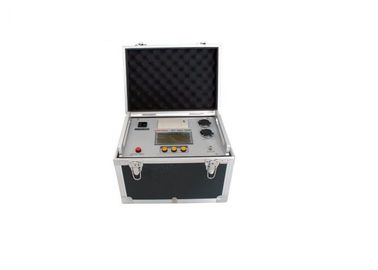

| 1 | Μονάδα μέτρησης και ελέγχου VLF | 1 | μονάδα |
2 | 50KV HV Booster | 1 | μονάδα |
| 30KV HV Booster | 1 | μονάδα | |
| 3 | Ράγα εκφόρτισης | 1 | μονάδα |
| 4 | Φορτιστής φορτίου, 0,04μF | 1 | μονάδα |
| 5 | Δοκιμή / Σύνδεση καλωδίων HV | 1 | σειρά |
| 6 | Καλώδιο γείωσης | 1 | μονάδα |
| 7 | Ασφάλεια 20Α | 5 | μονάδα |
| 8 | Εκτύπωση χαρτιού | 2 | μονάδα |
| 9 | Εγχειρίδιο | 1 | μονάδα |
| 10 | Έκθεση εργοστασιακών δοκιμών | 1 | μονάδα |
III. Χαρακτηριστικό του προϊόντος :
- Ηλεκτρονική μετατροπή συχνότητας
- Έλεγχος μικροεπεξεργαστή
- Δύο ενισχυτές HV, έξοδος 90KV σε σειρά. ή 40KV / 50KV για ένα μόνο
- Μεγάλη οθόνη LCD
- Έξοδος κυματοειδούς κύματος
- Προστασία από υπέρταση, ο χρόνος δράσης είναι μικρότερος από 20ms
- Η υπέρβαση της τρέχουσας προστασίας τόσο για την πλευρά εισόδου όσο και για την έξοδο, ο χρόνος δράσης είναι μικρότερος από 20ms
- Το ρεύμα εξόδου / η μορφή τάσης τάσης λαμβάνεται απευθείας από την πλευρά υψηλής τάσης
- HV αντίσταση περιορισμού ρεύματος μέσα
- Μικρο-εκτυπωτής μέσα
- Η τάση εξόδου δεν θα επηρεαστεί από το χωρητικό ρεύμα κατά τη διάρκεια της δοκιμής, αφού έχει σχεδιαστεί αρνητική ανάδραση κλειστού βρόχου
VI. Optioonal μοντέλο και πεδίο δοκιμών:
| Μοντέλο | Ανώτατη τάση | Εύρος μέτρησης | Βάρος | Δοκιμή εύρους αντικειμένου |
| VLF-30 | 30KV | 0.1Ηζ, <1.1 μF | Ελεγκτής: 4 kg Αναμνηστικό: 25 κιλά Μέγεθος: L * W * H 323 * 174 * 323 | 10KV και κάτω τάση καλώδιο, γεννήτρια |
| 0.05Ηζ, <2.2 μF | ||||
| 0.02Ηζ, <5.5 μF | ||||
| VLF-50 | 50KV | 0.1Ηζ, <1.1 μF | Ελεγκτής: 6 kg Booster: 45 κιλά Μέγεθος: L * W * H 357 * 210 * 365 | 15,75KV και κάτω τάση καλώδιο, γεννήτρια |
| 0.05Ηζ, <2.2 μF | ||||
| 0.02Ηζ, <5.5 μF | ||||
| VLF-60 | 60KV | 0.1Ηζ, <1.1 μF | Ελεγκτής: 6 kg Ενίσχυση: 50 kg Μέγεθος: L * W * H 357 * 220 * 370 | 18KV και κάτω από τάση καλώδιο, γεννήτρια |
| 0.05Ηζ, <2.2 μF | ||||
| 0.02Ηζ, <5.5 μF | ||||
| VLF-80 | 80KV | 0.1Ηζ, <1.1 μF | Ελεγκτής: 8 kg Αναμνηστικό: 90 κιλά Μέγεθος: L * W * H 357 * 240 * 390 | 35KV και κάτω τάση καλώδιο, γεννήτρια |
Σχέδιο V.Test Connection
1. Για καλώδιο XLPE κάτω από τάση δοκιμής 80KV
2. Για τον στάτορα γεννήτριας υπό τάση δοκιμής 50KV
Επιλογή μοντέλου δοκιμής VI
1.Για δοκιμή καλωδίων
Δοκιμή κορυφής τάσης δοκιμής: Umax = 3U 0 ,
U 0 = Μονοφασική ονομαστική τάση καλωδίου
Χρόνος δοκιμής: 60mints
2. Για τον στάτορα γεννήτριας
U δοκιμή = 1.414 * βΚΟ 0 ,
Δοκιμή U - τάση δοκιμής κορυφής 0,1 kHz (kV).
β ------- 0.1Hz και 50Hz ισοδύναμο παράγοντα τάσης, συνήθως λαμβάνοντας 1.2?
K ------ Συνήθως παίρνετε 1,3 έως 1,5, παίρνετε γενικά 1,5;
Uo ----- Ονομαστική τάση γεννήτριας στάτη (kV) ;:
