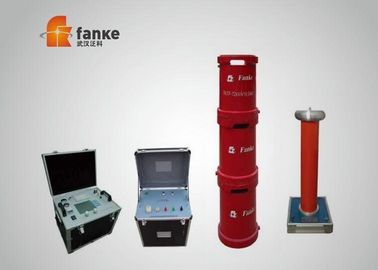

Φορητός Εξοπλισμός Δοκιμής Καλωδίων Υψηλής Τάσης για δοκιμές καλωδίων MV Light Weight

Φορητό Σύστημα Ελέγχου Τάσης Αντοχής Φορητών Συναρτήσεων Μεταβλητής Συχνότητας, για Δοκιμή Υποσταθμού Καλωδίου και Υποσταθμού Ηλεκτρικής Ενέργειας

I. Χρήση προϊόντος:

Η φορητή συσκευή δοκιμής συντονισμού σειριακής συχνότητας FKTF στοχεύει κυρίως σε δοκιμή τάσης εναλλασσόμενου ρεύματος για ηλεκτρικό εξοπλισμό και ηλεκτρικά συστήματα κάτω των 110kv. Οι αντιδραστήρες και οι μετασχηματιστές διέγερσης χρησιμοποιούν γεμίσματα εποξειδικής ρητίνης ξηρού τύπου, μικρού μεγέθους και ελαφρού βάρους κατάλληλα για μετακίνηση πεδίου, σειρά ή παράλληλη σύνθεση, η οποία μπορεί να ικανοποιήσει τις απαιτήσεις δοκιμής όχι μόνο του μετασχηματιστή, του GIS, του διακόπτη, του αμοιβαίου επαγωγέα και του δακτυλίου αλλά επίσης εκείνο του καλωδίου κάτω από 110kv

ΙΙ. Εφαρμοστέα αντικείμενα

• Καλώδιο XLPE των 10kv, 35kv, 110kv
• GIS, διακόπτης, αμοιβαίος επαγωγέας, μετασχηματιστής κάτω από 110kv
• Μικρά και μεσαία μεγέθη γεννητριών και κινητήρων

III. Κύρια εξαρτήματα

• Πηγή ισχύος μεταβλητής συχνότητας
• μετασχηματιστή διέγερσης,
• Οι σταθεροί αντιδραστήρες επαγωγής,
• Διαχωριστής τάσης χωρητικότητας

• Φορητό σχέδιο, μικρότερο από 50kg για κάθε στοιχείο, κατάλληλο για δοκιμή αντοχής σε τάση πεδίου
• Δομοστοιχειωτή δομή που χρησιμοποιείται από τον αντιδραστήρα, βολική και ευέλικτη
• Συχνότητα δοκιμής: 30 ~ 300Hz
• Η κυματομορφή εξόδου είναι ημιτονοειδής κύμα, συντελεστής απόκλισης της μορφής κύματος ≤ 1%
• Χαλαρώστε για καλωδίωση και λειτουργία
• Υψηλός βαθμός αυτοματισμού δοκιμών, έξυπνη πηγή ισχύος μεταβλητής συχνότητας, καλή σταθερότητα, πλήρης λειτουργία προστασίας
• Λειτουργία έρευνας δεδομένων. Μπορούν να ζητηθούν προηγούμενα δεδομένα δοκιμών

VI. Γενικά τεχνικά δεδομένα

1. Ονομαστική χωρητικότητα: OEM.
2. Ισχύς εισόδου: Τριφασική τάση 380V, συχνότητα 50Hz.
3. Ονομαστική τάση: 18KV, 27kV, 54kV, 50KV, 80KV, 100KV η κάθε μία για παραγγελία
4. Ονομαστικό ρεύμα: OEM;
5. Συχνότητα εργασίας: 30-300Hz;
6. Κυματομορφή εξόδου συσκευής: ημιτονοειδές κύμα
7. Ρυθμός παραμόρφωσης κυματομορφής: ρυθμός παραμόρφωσης κυματομορφής τάσης εξόδου ≤ 1%.
8. Χρόνος εργασίας: επιτρέπεται συνεχής 60 λεπτά με ονομαστικό φορτίο. υπερπίεση 1,1 φορές 1 λεπτό.
9. Αύξηση θερμοκρασίας: αύξηση της θερμοκρασίας ≤65K μετά από συνεχή λειτουργία για 60 λεπτά υπό ονομαστικό φορτίο.
10. Συντελεστής ποιότητας: η ίδια η συσκευή Q≥30 (f = 45Hz).
11. Λειτουργία προστασίας: Προστασία από υπέρταση, υπερβολική τάση και προστασία από το προϊόν δοκιμής για το προϊόν που δοκιμάστηκε (για λεπτομέρειες, ανατρέξτε στην ενότητα τροφοδοσίας μεταβλητής συχνότητας).
12. Ακρίβεια μέτρησης: αποτελεσματική τιμή συστήματος 1.5.

V. Κύρια στοιχεία: (για παράδειγμα, δοκιμή FKTF-108KVA / 27KV, 54KV, 108KV)
