Εξοπλισμός δοκιμής μερικής εξάτμισης καλωδίου XLPE, Εξοπλισμός δοκιμών τύπου Pd Patrol

Μέθοδος ανίχνευσης μερικής αδράνειας τύπου Patrol για ζωντανό καλώδιο XLPE και μετασχηματιστή ισχύος

1. Εισαγωγή προϊόντων:

Λόγω ελαττωμάτων κατασκευής ή εγκατάστασης, η εκφόρτιση γίνεται στο μονωμένο τμήμα του άκρου του καλωδίου μέχρι να προκύψει βλάβη από τη διάσπαση της μόνωσης και μπορεί να προκύψει ακόμη και πυρκαγιά ή έκρηξη με αβέβαια ελαττώματα. Επομένως, πώς να βρείτε τα κρυμμένα προβλήματα πριν από το ατύχημα είναι το κλειδί για την επίλυση του προβλήματος, πράγμα που καθιστά απαραίτητη την ανίχνευση της απόρριψης για ζωντανό καλώδιο.

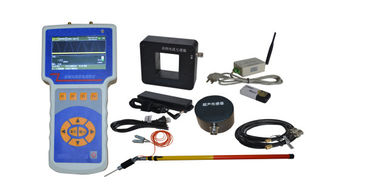

Το μοντέλο PPD8209A είναι ένα είδος οργάνου επιθεώρησης μερικής απόρριψης υψηλής συχνότητας το οποίο υιοθετεί τις μεθόδους ανίχνευσης ρεύματος και υπερήχων υψηλής συχνότητας για επιθεώρηση PD και ανίχνευση ζωντανού καλωδίου MV / HV και μετασχηματιστή μέσω HFCT (μετασχηματιστή ρεύματος υψηλής συχνότητας) ή μετατροπέα υπερήχων . Έχει το χαρακτηριστικό του μικρού όγκου, εξαιρετική απόδοση και εύκολη λειτουργία.

Ο PD tester υιοθετεί σύγχρονη ηλεκτρονική και ολοκληρωμένη τεχνολογία πληροφορικής για την πραγματοποίηση της ενίσχυσης σήματος (αναλογική, ηλεκτρονική, ψηφιακή), φιλτραρίσματος, απόκτησης δεδομένων, επεξεργασίας δεδομένων, γραφικής απεικόνισης, αυτόματης παραγωγής δοκιμών, συμπληρώνοντας έτσι τη μέτρηση και ανάλυση της μερικής εκφόρτισης.

2. Πρότυπο αναφοράς

GR 7354 Μέτρηση μερικής εκκένωσης

DLT 417 Κατευθυντήριες οδηγίες για την τοπική μέτρηση της μερικής απόρριψης ηλεκτρικού εξοπλισμού

GBT 16927.1 Τεχνολογία δοκιμών υψηλής τάσης Μέρος 1: Γενικές απαιτήσεις δοκιμής

GBT 16927.2 Τεχνικές δοκιμής υψηλής τάσης Μέρος 2: Σύστημα μέτρησης

GR T 16927.3 Τεχνικές δοκιμής υψηλής τάσης Μέρος 3: Ορισμός και απαιτήσεις δοκιμής πεδίου

3. Κύρια στοιχεία:

4. Αρχή και μέθοδος ανίχνευσης:

4.1 Αρχή μέτρησης αισθητήρα ρεύματος υψηλής συχνότητας

Ο αισθητήρας ρεύματος υψηλής συχνότητας χρησιμοποιείται κυρίως για ανίχνευση μερικής απόρριψης ηλεκτρικού εξοπλισμού υψηλής τάσης και υιοθετεί την αρχή του παλμικού ρεύματος. Δεδομένου ότι ο περισσότερος ηλεκτρικός εξοπλισμός υψηλής τάσης έχει κατανεμημένη χωρητικότητα στην πλευρά υψηλής και χαμηλής τάσης ή σε γειωμένο μέρος, όταν εκτελείται εκφόρτιση υψηλής έντασης ηλεκτρικού πεδίου, το σήμα αποφόρτισης συνδέεται με το τμήμα γείωσης και εισέρχεται στη γη μέσω της γραμμής γείωσης. Ο αισθητήρας HFCT συσφίγγεται στη γείωση και ανιχνεύει το σήμα παλμικού ρεύματος που παράγεται από το PD, επιτυγχάνοντας με τον τρόπο αυτό μερικές πληροφορίες απόρριψης της συσκευής κατά τη διάρκεια της δοκιμής. Χρησιμοποιείται κυρίως για ανίχνευση μερικού σήματος εκκένωσης εξοπλισμού μέσης και υψηλής τάσης, όπως καλώδια, μετασχηματιστές, αντιδραστήρες, GIS, διακόπτες.

4.1.1 Ανίχνευση ρεύματος υψηλής συχνότητας για καλώδιο XLPE

Λόγω ελαττωμάτων κατασκευής ή εγκατάστασης, η εκκένωση πραγματοποιείται στο μονωμένο τμήμα του άκρου του καλωδίου μέχρι να προκληθεί βλάβη από τη διάσπαση της μόνωσης και μπορεί να συμβεί ακόμη και πυρκαγιά ή έκρηξη. Επομένως, πώς να βρείτε τα κρυμμένα προβλήματα πριν από το ατύχημα είναι το κλειδί για την επίλυση του προβλήματος, γεγονός που καθιστά απαραίτητη την ανίχνευση φόρτισης.

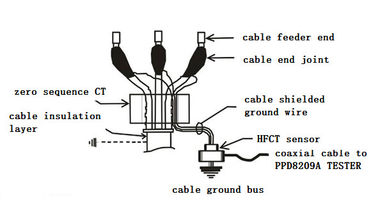

Στα καλώδια υψηλής τάσης, τα καλώδια και η θωράκιση του μεταλλικού περιβλήματος διαχωρίζονται από ένα μονωτικό υλικό για να σχηματίσουν μια κατανεμημένη χωρητικότητα, η οποία είναι περίπου αρκετές εκατοντάδες pF, σχηματίζοντας μια διαδρομή για σήματα υψηλής συχνότητας. Επομένως, το σήμα μερικής εκφόρτισης υψηλής συχνότητας μεταδίδεται από την κατανεμημένη χωρητικότητα στο καλώδιο γείωσης. Όταν συμβαίνει η εσωτερική εκφόρτιση, παράγεται παλμικό ρεύμα υψηλής συχνότητας και το παλμικό ρεύμα υψηλής συχνότητας ρέει διαμέσου της κατανεμημένης χωρητικότητας μεταξύ του πυρήνα και του μεταλλικού περιβλήματος, από τον πυρήνα υψηλού δυναμικού έως την μεταλλική θωράκιση χαμηλού επιπέδου. Στο μανίκι και εισάγετε τη γη μέσω του ενδιάμεσου συνδετήρα καλωδίου ή του καλωδίου γείωσης στο τερματικό. Συνεπώς, ένας αισθητήρας μετασχηματιστή ρεύματος υψηλής συχνότητας συνδέεται με το καλώδιο γείωσης στον ενδιάμεσο σύνδεσμο ή τον ακροδέκτη για να συνδέσει το ρεύμα μερικής εκφόρτισης παλμού υψηλής συχνότητας στον αισθητήρα και να διέλθει μέσω του καλωδίου δοκιμής μεταξύ του αισθητήρα και του οργάνου περιπολίας. Ο δοκιμαστής ελέγχου PPD8209A εκτελεί λήψη και ανάλυση σήματος.

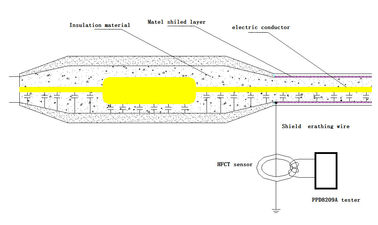

Το σχήμα ένδειξης για ζεύξη καλωδίου ή ζώνης καλωδίου είναι το ακόλουθο:

4.2. Αρχή μέτρησης υπερήχων (ΗΠΑ)

Όταν παράγεται ένα σήμα μερικής εκφόρτισης μέσα στον εξοπλισμό ισχύος, παράγονται κραδασμοί και ήχος της κρούσης. Οι υπερηχητικές μέθοδοι μετρούν τα μερικά σήματα εκκένωσης με την τοποθέτηση υπερηχητικού αισθητήρα στο εξωτερικό τοίχωμα του θαλάμου της συσκευής. Η μέθοδος χαρακτηρίζεται από το ότι ο αισθητήρας δεν έχει καμία σύνδεση με το ηλεκτρικό κύκλωμα του γεωγραφικού εξοπλισμού και δεν παρεμποδίζεται από την ηλεκτρική συσκευή, αλλά είναι ευαίσθητος στον περιβάλλοντα θόρυβο περιβάλλοντος ή στους μηχανικούς κραδασμούς του εξωτερικού εξοπλισμού όταν χρησιμοποιείται στο πεδίο. Δεδομένου ότι το υπερηχητικό σήμα έχει μεγάλη εξασθένιση στα κοινώς χρησιμοποιούμενα μονωτικά υλικά του εξοπλισμού ισχύος, η περιοχή ανίχνευσης της μεθόδου ανίχνευσης υπερήχων είναι περιορισμένη, αλλά έχει το πλεονέκτημα της υψηλής ακρίβειας τοποθέτησης PD.

4.2.2 Ανίχνευση με υπερήχους PD για ζωντανό καλώδιο

Για ζωντανά καλώδια υψηλής τάσης, σε πολλές περιπτώσεις, λόγω της κακής ποιότητας του ίδιου του καλωδίου ή των εξαρτημάτων καλωδίων, εξωτερικές βλάβες δυνάμεων και μηχανικές βλάβες, διάβρωση και υγρασία, προβλήματα ποιότητας κατασκευής αρμών, γήρανση εξαρτημάτων και άλλοι λόγοι, επιρρεπής σε μερική απόρριψη. Ως εκ τούτου, είναι απαραίτητο να πραγματοποιηθεί μερική ανίχνευση της απόρριψης σε καλώδια υψηλής τάσης.

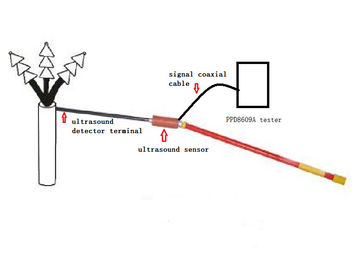

Ο ανιχνευτής PPD8609A είναι μια συσκευή για την ανίχνευση βλάβης εκφόρτισης ενός καλωδίου υψηλής τάσης ή καλωδίου. Ο ανιχνευτής του ελεγκτή υιοθετεί έναν αισθητικο-ηλεκτρικό τρισδιάστατο αισθητήρα θέσης θέσης και μπορεί να πραγματοποιήσει την τρισδιάστατη χωρική θέση και τη δύναμη εκκένωσης του σημείου εκκένωσης υπό την προϋπόθεση ότι δεν έρχεται σε επαφή με το υπό δοκιμή καλώδιο. Επομένως, θα εκτιμηθεί η κατάσταση μόνωσης του σημείου μέτρησης του καλωδίου και η εκδήλωση του ατυχήματος εμποδίζεται εκ των προτέρων. Αυτή η μέθοδος ανίχνευσης μπορεί συνήθως να εφαρμοστεί στην on-line ανίχνευση και τοποθέτηση της μερικής εκφόρτισης των άκρων των καλωδίων και των κουτιών διανομής καλωδίων.
