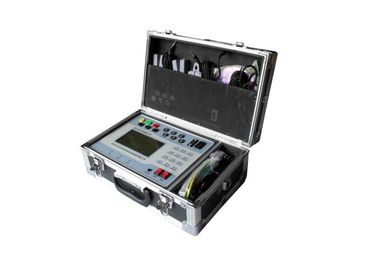

Δοκιμή φορητών δοκιμών αναμετάδοσης Εργαλείο δοκιμής δευτερογενούς κυκλώματος αναλυτή δικτύου διανυσματικού δικτύου

Φορητός αναλυτής διάνυσμα, πολυλειτουργική παράμετρος φάσης πλήρης δοκιμή, εργαλεία δοκιμής δευτερογενούς κυκλώματος

I. Περιγραφή Προϊόντος και Πλεονεκτήματα:

• Οθόνη LCD μεγάλης οθόνης dot matrix, μπορεί να μετρηθεί ταυτόχρονα, με οθόνη 16 παραμέτρων, όπως U1, I1, φ1, U2, I2, φ2, U3, I3, φ3, φU1U2, φU2U3, φU3U1, φΙ1I2, φΙ2I3, και U1F.
• Ανάλυση μέτρησης τάσης 10 mV, μετρήσεις ρεύματος μέχρι την υψηλότερη ανάλυση 0,1 mA.
• Στην περιοχή μέτρησης συχνότητας τάσης 45.00 ~ 65.00 Hz, ανάλυση 0.01 Hz.
• Στο εύρος από 0,0 ~ 360,0 °, μετρήστε τη φάση μεταξύ UU, UI, II, της ανάλυσης των 0,1 °. Κατά τη φάση δοκιμής, απαιτείται τάση εισόδου 10 ~ 500V, τάση εισόδου 10 mA ~ 120Α. Μετρήσεις φαινομένων φάσης με το σύμβολο "..." για να αποφευχθεί ότι ο χειριστής θα πάρει κανονικά την τιμή φάσης "0,0 °" ως έγκυρη μέτρηση όταν δεν εισάγεται σήμα.
• Απευθείας σύστημα δυναμικής ή στατικής διανυσματικής απεικόνισης γραφικών.
• Αφού επιλέξει τον μετασχηματιστή ρεύματος ML250 τύπου σφιγκτήρα, ανιχνεύσει την πολικότητα του μετασχηματιστή και κατευθύνει την αναλογία R (R = I1 / I2) μεταξύ I1 και I2 και τη φάση φΙ1Ι2 που αντικατοπτρίζει την πολικότητα μεταξύ I1 και I2.
• Η ενσωματωμένη μνήμη αποθηκεύει 50 μετρήσεις ομάδας (πάνελ). Πατώντας κουμπιά στην πλακέτα, έχετε πρόσβαση στα αποθηκευμένα σύνολα ιστορικών δεδομένων και διανύσματα.
• Με τη διασύνδεση RS-232, τα δεδομένα μέτρησης οργάνων μπορούν να μεταφορτωθούν σε έναν υπολογιστή και να διαμορφωθεί μια βάση δεδομένων για αποθήκευση μέσω λογισμικού διαχείρισης υπολογιστή ή να εκτυπωθεί η αναφορά για αρχείο.
• Εγκαταστήστε επαναφορτιζόμενη μπαταρία, ο συνεχής χρόνος εργασίας είναι έως 15 ώρες ή περισσότερο όταν ο οπίσθιος φωτισμός οθόνης είναι σβηστός και για 11 ώρες ή περισσότερο όταν ο οπίσθιος φωτισμός LCD είναι αναμμένος.
• Χρησιμοποιώντας τεχνικές βαθμονόμησης λογισμικού, απλή λειτουργία, αξιόπιστα δεδομένα, μακροπρόθεσμη σταθερότητα.

ΙΙ. Βασικές τεχνικές παράμετροι και σύγκριση μοντέλων:

1, κανάλια τάσης, πλωτή είσοδο

2, τρέχοντα κανάλια, μετασχηματιστής ρεύματος τύπου σφιγκτήρα

3, Αντοχή τάσης: Η τάση εναλλασσόμενου ρεύματος αντέχει σε ημιτονοειδές κύμα 2K / 50 Hz για 1 λεπτό.

4, Αντίσταση μόνωσης: Η αντίσταση μόνωσης ανάμεσα στα σημεία δοκιμής είναι μεγαλύτερη από 10 MΩ.

5, ισχύς φόρτισης: 160V ~ 250V, 50 Hz.

6, Περίοδος φόρτισης κατά την απενεργοποίηση: Η μέγιστη περίοδος φόρτισης είναι τρεις ώρες όταν είναι απενεργοποιημένη.

7, Χρόνος αποφόρτισης κατά την ενεργοποίηση: ο συνεχής χρόνος εργασίας είναι 15 ώρες ή περισσότερο όταν ο οπίσθιος φωτισμός οθόνης είναι σβηστός και για 11 ώρες ή περισσότερο όταν ο οπίσθιος φωτισμός της οθόνης LCD είναι ενεργοποιημένος.

8, ο κύκλος φόρτισης-εκφόρτισης μετράει: 500 φορές

9, φυσική εκφόρτιση: Σε 20 ℃, μετά από ένα μήνα, η πλήρης μπαταρία θα είναι το 70% της αρχικής χωρητικότητας.

10, διάσταση: 248 * 188 * 72 βάρος: 1,5 Kg

III. Εξαρτήματα δοκιμής

1, Δοκιμή σύρμα για τάση: 1 σετ (6pcs)

2, ML10 Σφιγκτήρας CT 3pcs

3, Διπολική γραμμή φόρτισης δύο συχνοτήτων: 1 σετ

4, γραμμή επικοινωνίας RS232: 1 τεμάχιο

5, Λογισμικό CD: 1 αντίγραφο

6, Τιράντες για το όργανο: 1 τεμάχιο

7, φορητή βαλίτσα: 1 τεμάχιο

8, Εγχειρίδιο οδηγιών: 1 αντίγραφο

9, Πιστοποιητικό ποιότητας: 1 αντίγραφο

10, Λίστα συσκευασίας: 1 αντίγραφο

11, Ασφάλεια: φ5 × 20 / 1Α 3 τεμάχια

12, υποδοχή εισόδου ισχύος: 3 τεμάχια
