Επί τόπου βαθμονόμηση CT PT Εξοπλισμός δοκιμών S Επίπεδο CT και βαθμονόμησης 100/3 PT
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Χρήση: | Calibarting δοκιμή CT PT | Σειρά αντικειμένου δοκιμής: | CT επιπέδων του S και 100/3 δοκιμή PT Calibating |
|---|---|---|---|
| CT/PT σειρά: | Ρεύμα: (1%-149%) (σε =5A) (5%-149%) (σε =1A) τάση: (5%-149%) Η.Ε (Η.Ε =100V, 150V, 100V/3) (5%-149% | Σειρά παραγωγής δοκιμής: | In-phase συστατικό (%): 0.0001~200.0 ψήφισμα: 0,0001 τμήμα τετραγωνισμού: 0.001~700.0 ψήφισμα: Σύνθε |
| Στοιχειώδες λάθος: | In-phase συστατικό: ΔX=± (τμήμα τετραγωνισμού X×2%+Y×2%) ±Dx: ΔY=± (X×2%+Y×2%×34.48) ±Dy | Τροφοδοσία: | 220V, 50Hz |
| Υψηλό φως: | ct pt analyzer,ct pt test set |
||
CT PT Ρύθμιση βαθμονόμησης επιτόπου βαθμονόμησης, βαθμονομητής CT / PT, S επίπεδο CT και βαθμονόμηση 100/3 PT
I. Περιγραφή προϊόντων:
Το σετ δοκιμών βαθμονόμησης CT / PT HGQB-C είναι ένα νέο αυτόματο σύστημα δοκιμών. Χρησιμοποιεί προηγμένη ηλεκτρονική τεχνολογία για να συλλέγει και να αποσυνθέτει απευθείας τα σήματα σφάλματος του CT / PT και μετά από σωστό υπολογισμό, τα ποσοστιαία σημεία, τα σφάλματα φάσης και τα ορθά σφάλματα των δοκιμασμένων CT / PT εμφανίζονται ταυτόχρονα στην ψηφιακή οθόνη LCD.
Το σετ βαθμονόμησης είναι ειδικό για τη βαθμονόμηση της δοκιμής σε επίπεδο CT και PT με S με δευτερεύουσα τάση 100 / 3V. Μπορεί να χρησιμοποιηθεί στο εργαστήριο ή στο πεδίο. Αυτό το σετ δοκιμών χρησιμοποιείται ευρέως στη μετρολογία, την παροχή ηλεκτρικού ρεύματος και σε άλλα τμήματα και κατασκευαστές μετασχηματιστών. Είναι ένα ιδανικό εργαλείο για τη δοκιμή και την επαλήθευση των μετασχηματιστών.
ΙΙ. Η αίτηση κατατέθηκε
- Power Bureau τρέχουσα υπηρεσία επιθεώρησης,
- Κατασκευαστές CT / PT,
- CT / PT εργαστήρια δοκιμών,
- Βαθμονόμηση κέντρων μέτρησης

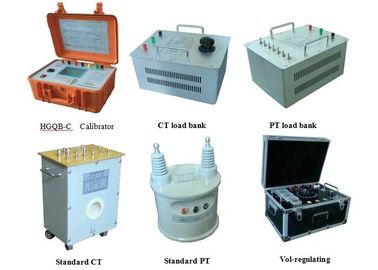

III. Λίστα στοιχείων του συνόλου δοκιμών
| SN | Ονομα | Μοντέλο | Τεχνικές παράμετροι | Μονάδα |
| 1 | Αμοιβαίο βαθμονομητή επαγωγέα | HGQB-C | 2.0 βαθμού | 1 σετ |
| 2 | CT τράπεζα φορτίου | FY96 | Ονομαστικό ρεύμα: 5Α Χωρητικότητα: 2.5VA-80VA | 1 σετ |
| 3 | PT τράπεζα φορτίου | FY95 | Ονομαστική τάση: 100V Χωρητικότητα: 1.25VA-158.75VA | 1 σετ |
| 4 | CT | HL-S23S | Τρέχουσα: 5Α-1000Α / 5Α, Βαθμός: 0,05S | 1 σετ |
| 5 | PT | HJ-S10G3 | Αναλογία: 10KV / 100V, Βαθμός: 0,05 | 1 σετ |
| 6 | Ρύθμιση τάσης στον πίνακα ελέγχου | KZX05-HII | 5KVA + 300VA | 1 σετ |
| 7 | Τρέχον καλώδιο | 1000Α * 3μ * 1 τεμάχιο 500Α * 3m * 2 τεμάχια 250Α * 3m * 2 τεμάχια 100Α * 3m * 2 τεμάχια | 1 σετ | |
| 8 | Τρέχουσα γραμμή, καλώδιο πίεσης | 1 σετ | ||
| 9 | Λογισμικό | 1 σετ |
IV. Χαρακτηριστικά της κεντρικής μηχανής
- Οθόνη: μεγάλη οθόνη LCD.
- Αποθήκευση: αποθηκεύστε συνολικά 100.000 δεδομένα PT, CT και δεδομένα σφάλματος 1% των CT.
- Αυτόματη μέτρηση: αυτόματη μέτρηση.
- On-line: σύνδεση με τον υπολογιστή?
- Εκτύπωση: Εκτύπωση σε πραγματικό χρόνο ή εκτύπωση με ερωτήσεις.
- Μέτρο μέτρησης: CT, PT, σύνθετη αντίσταση, είσοδος.
- Καθορίστε αυτόματα τις οδηγίες όπως η πολικότητα, η καλωδίωση, το σφάλμα αναλογίας κλπ .: προστατεύετε αποτελεσματικά την ασφάλεια του προσωπικού και του εξοπλισμού.
V. Τεχνικά δεδομένα του συνόλου δοκιμών
| Περιβαλλοντικές συνθήκες | T: 5 ℃ - 40 ℃ RH: <80% (25 ℃) Υψόμετρο: <2500μ Συχνότητα παροχής: 50 Hz ± 0,5 Hz Τάση ισχύος: 220V ± 5V |
| Εύρος μέτρησης | Ενσωματωμένη συνιστώσα φάσης (%): 0.0001 ~ 200.0 Ανάλυση: 0.0001 Στοιχείο τετραγωνισμού: 0.001 ~ 700.0 Ανάλυση: 0.001 Αντίσταση (Ω): 0.0001 ~ 20.0 Ανάλυση: 0.0001 Εισαγωγή (ms): 0.0001 ~ 20.0 Ανάλυση: 0.0001 |
| Βασικό σφάλμα | Ενσωματωμένο φάσμα: ΔΧ = ± (Χ × 2% + Υ × 2%) ± Dx Στοιχείο τετραγώνου: ΔΥ = ± (Χ × 2% + Υ × 2% × 34,48) ± Dy "X", "Y" - Εμφανιζόμενη τιμή "Dx, Dy" - Σφάλμα ποσοτικοποίησης Dx = 2, Dy = 5 Dial-gage: 2-βαθμού |
| Εύρος εργασίας | Τρέχουσα: (1% -149%) I n (I n = 5Α) (5% -149%) Ιη (Ιη = 1Α) Τάση: (5% -149%) U n (U n = 100V, 150V, 100V / 3) (5% -149%) U n (U n = 100V / 3) |
| Διάσταση (mm) | 260 mm (L) × 350 mm (W) × 150 mm (H) |
| Βάρος (Kg) | 6 Kg |
