Συσκευή πυκνότητας αντιστάθμισης χωρητικότητας χωρητικότητας υψηλής τάσης AC
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Χρήση: | Καθαρή αποζημίωση φορτίων ικανότητας για τη δοκιμή HV | Συστήματα δοκιμής: | Συνήθως χρησιμοποιημένος στο εναλλασσόμενο ρεύμα αντισταθείτε το σύστημα δοκιμής τάσης |
|---|---|---|---|
| Τάση δοκιμής προαιρετική: | 50KV~800KV | Φορτίο δοκιμής προαιρετικό: | 500pf |
| κύκλος καθήκοντος: | 60mints ή καμένος από τη διαταγή | ΣΗΜΕΙΩΣΗ: | PD ελεύθερο μπορεί να σχεδιαστεί όπως συμφωνείται |
| Υψηλό φως: | εξοπλισμός δοκιμής hv,δοκιμαστής πυκνωτών υψηλής τάσης |
||

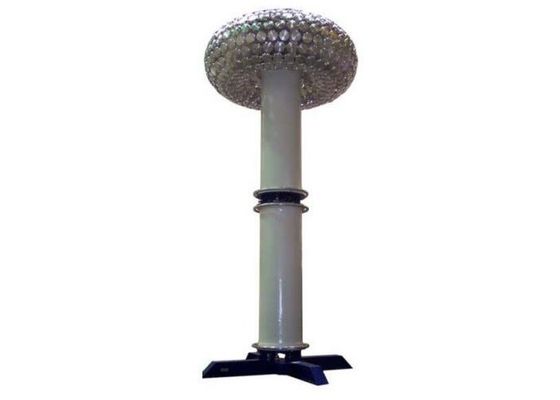

Κατασκευαστής αντιστάθμισης χωρητικότητας για δοκιμή υψηλής τάσης εναλλασσόμενου ρεύματος
εισαγωγή
Ο συζευκτήρας ζεύξης σειράς OWF έχει σχεδιαστεί κυρίως για δοκιμές υψηλής τάσης και μέτρηση PD στο πεδίο της βιομηχανίας ενέργειας. Μπορεί επίσης να χρησιμεύσει ως μέρος μέτρησης εκφόρτισης ή προσομοιωτικού φορτίου AC σε κύκλωμα δοκιμής υψηλής τάσης AC. Συμμορφώνεται με το πρότυπο κατασκευής JB / T8169-1999 "Πυκνωτές μερικής τάσης εναλλασσόμενου ρεύματος και πυκνωτές ζεύξης AC".
ΙΙ .. Εφαρμογή
- Δοκιμή δειγματοληψίας σήματος ζεύξης PD που έχει τεθεί υπό δοκιμή υψηλής τάσης
- Υλικό προσομοίωσης υψηλής τάσης για συστήματα δοκιμής συντονισμού και συστήματα δοκιμών υψηλής τάσης χωρίς PD
ΙΙΙ .. Κύρια τεχνικά δεδομένα
- Μοντέλο ελάχιστης τάσης: 50kV
- Μέγιστο μοντέλο τάσης: 500kV
- Μοντέλο ελάχιστης ονομαστικής χωρητικότητας: 100pF
- Μέγιστο ονομαστικό μοντέλο χωρητικότητας: 0.050uF
- Ελάχιστος κύκλος λειτουργίας: 60 λεπτά ή προσαρμοσμένος
- Επίπεδη τάση: 1,1 φορές ονομαστική τάση
- Θερμοκρασία περιβάλλοντος: -40 ~ + 45 ℃;
- Υψόμετρο πάνω από την επιφάνεια της θάλασσας: ≤1000m (πάνω από 1000m, διαφορετικά αναφέρεται)
- Απόκλιση χωρητικότητας: ≤ ± 5%
- Διηλεκτρική απώλεια: ≤ 0,2%
- Επίπεδο PD: Un κάτω από ≤ 5pC
- Συντελεστής θερμοκρασίας χωρητικότητας: 5 × 10-4 / K
- Κατασκευή: καθαρή χωρητικότητα, μικρό εσωτερικό μονωτικό λάδι, εποξειδικό κέλυφος
- Η ειδική απαίτηση είναι όπως συμφωνήθηκε.
IV. Τυπικό μοντέλο ως εξής
| SN. | Μοντέλο | Μετρημένη ηλεκτρική τάση | Ονομαστική χωρητικότητα | Επίπεδο PD |
| 1 | OWF-100 / 0,001 | 100kV | 1000pF | ≤ 5pC |
| 2 | OWF-150 / 0,005 | 150kV | 5000pF | ≤ 5pC |
| 3 | OWF-200 / 0,005 | 200kV | 5000pF | ≤ 5pC |
| 4 | OWF-250 / 0,010 | 250kV | 10000pF | ≤ 5pC |
| 5 | OWF-300 / 0,005 | 300kV | 5000pF | ≤ 5pC |
| 6 | OWF-350 / 0,010 | 350kV | 10000pF | ≤ 5pC |
| 7 | OWF-400 / 0,005 | 400kV | 5000pF | ≤ 5pC |
| 8 | OWF-450 / 0,005 | 450kV | 5000pF | ≤ 5pC |
| 9 | OWF-500 / 0,005 | 500kV | 5000pF | ≤ 5pC |
