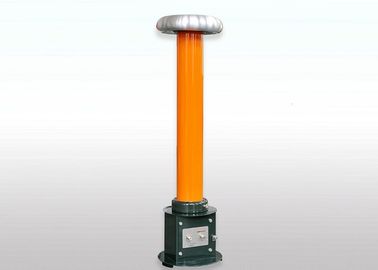

Εξοπλισμός Δοκιμής Υψηλής Τάσης PD Capacitor Capacity Compensation Capacitor

Υψηλής τάσης συμπυκνωτής σύνδεσης για δοκιμή PD, Capacitor Load Capacitor Compensation

εισαγωγή

Ο πυκνωτής σύζευξης υψηλής τάσης για το σύστημα δοκιμής PD καλείται επίσης Κανένας μερικός συμπυκνωτής αντιστάθμισης φορτίου εκφόρτισης, χρησιμοποιείται κυρίως για κανένα σύστημα ελέγχου μερικής απόρριψης για τη συλλογή μερικών σημάτων τάσης εκφόρτισης. Ο συζευκτήρας ζεύξης σειράς OWF έχει σχεδιαστεί κυρίως για δοκιμές υψηλής τάσης και μέτρηση PD στο πεδίο της βιομηχανίας ενέργειας. Μπορεί επίσης να χρησιμεύσει ως μέρος μέτρησης εκφόρτισης ή προσομοιωτικού φορτίου AC σε κύκλωμα δοκιμής υψηλής τάσης AC. Συμμορφώνεται με το πρότυπο κατασκευής JB / T8169-1999 "Πυκνωτές μερικής τάσης εναλλασσόμενου ρεύματος και πυκνωτές ζεύξης AC".

ΙΙ .. Εφαρμογή

• Δοκιμή δειγματοληψίας σήματος ζεύξης PD που έχει τεθεί υπό δοκιμή υψηλής τάσης
• Υλικό προσομοίωσης υψηλής τάσης για συστήματα δοκιμής συντονισμού και συστήματα δοκιμών υψηλής τάσης χωρίς PD

ΙΙΙ .. Κύρια τεχνικά δεδομένα

• Χωρητικότητα: 600 ~ 1000pF (ειδική χωρητικότητα μπορεί να προσαρμοστεί)?
• Τάση: 50 ~ 1000kV;
• Μερική εκφόρτιση: είναι μικρότερη ή ίση με 5PC υπό ονομαστική τάση.
• Μονωτικό μέσο: πετρέλαιο χωρητικότητας.
• Χρησιμοποιείται για μερική μέτρηση της απόρριψης για εξοπλισμό ηλεκτρικής ενέργειας υπό τάση συχνοτήτων ρεύματος.
• Μέτρηση 30 ~ 300Hz τάσης εναλλασσόμενου ρεύματος, που χρησιμοποιείται ως πυκνωτής ζεύξης κατά τη διάρκεια της δοκιμής χωρίς μερική απόρριψη.
• Η ειδική απαίτηση είναι όπως συμφωνήθηκε.

IV. Τυπικό μοντέλο ως εξής
