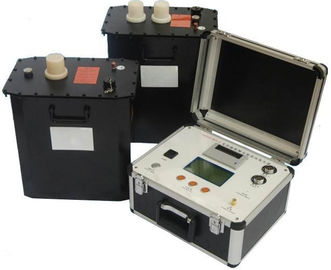

90KV πολύ χαμηλής συχνότητας VLF σετ υψηλής τάσης για καλώδιο και γεννήτρια
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή δοκιμής:: | Ίδιος-χαμηλή αρχή τεχνολογίας συχνότητας | Χρήση: | 0.1Hz αντισταθείτε τη δοκιμή τάσης για 45KV και κάτω από το καλώδιο τροφοδοσίας και τη γεννήτρια των |
|---|---|---|---|
| Χαρακτηριστικό σχεδιασμού: | Δύο ενισχυτές HV, 40KV/50KV για ενιαίο | το στοιχείο: | Ελεγκτής, ενισχυτής HV, φορτίο πυκνωτών αποζημιώσεων |
| Συχνότητα δοκιμής: | 0.1Hz, 0.05Hz, 0.02Hz | Max.Test τάση: | 0~ 90KV (αιχμή), συνεχώς διευθετήσιμη |
| Σειρά φορτίων:: | 0.1Hz, ≤0.5μF 0.05HZ, ≤0.1μF 0.02HZ ≤2.5μF | Ακρίβεια δοκιμής: | Τουλάχιστον 3% |
| Κυματοειδές παραγωγής: | Καλό κύμα ημιτόνου, τάση, διαστρέβλωση ≤ 5% κυματοειδούς | HV συμπληρωματικός χρησιμοποιώντας τρόπος: | Ενιαίος ή σωρηδόν σύνδεση |
| κύκλος καθήκοντος: | 60mints | ||
| Υψηλό φως: | υψηλής τάσης vlf hipot όργανα,vlf καλώδιο εξοπλισμού δοκιμών |
||
90KV πολύ χαμηλής συχνότητας δοκιμή υψηλής τάσης για καλώδιο και γεννήτρια, AC υψηλής τάσης δοκιμές
I. Περιγραφή προϊόντων:
Αυτό το δοκιμαστικό μοντέλο VLF-90KV / 0.1Hz έχει σχεδιαστεί για να εκτελεί δοκιμές αντοχής στην επιτόπια λειτουργία με τεχνολογία πολύ χαμηλής συχνότητας για ηλεκτρογεννήτριες ισχύος ή καλώδιο ισχύος XLK 45KV και κάτω. Σε σύγκριση με τη δοκιμή Hipot που έχει ρυθμιστεί στην κύρια συχνότητα ισχύος, VLF HV Το σετ δοκιμών χρειάζεται πολύ μικρή ικανότητα δοκιμής (περίπου 1/500 θεωρητικά). Το μέγεθος και το βάρος του μειώνονται επίσης πολύ. Ειδικά η εμφάνιση της επιτήρησης μπορεί να ανακαλύψει τη γεννήτρια μόνωσης ανώμαλη φαινόμενα όπως η επιφάνεια corona, απαλλαγή και ούτω καθεξής.
Με βάση την ηλεκτρονική μετατροπή συχνότητας και την ελεγχόμενη από μικροεπεξεργαστή τεχνολογία, το μοντέλο VLF-90KV / 0.1Hz έχει εξαιρετική απόδοση.
Απαγορεύεται η αύξηση της τάσης χωρίς φορτίο ή η σύνδεση με φορτίο αντίστασης. Εάν η χωρητικότητα δείγματος είναι μικρότερη από 0.05uF, η κυματομορφή εξόδου της δοκιμαστικής ομάδας θα είναι κακή. Για καλύτερη απόδοση απαιτείται προαιρετικός πυκνωτής για σύνδεση.
Μέχρι τώρα, το σχεδιαζόμενο σετ δοκιμών σχηματίζει επίσης πολλά διαφορετικά σειριοποιημένα μοντέλα σύμφωνα με διαφορετικές εφαρμογές δοκιμών αντοχής μέσω του ενισχυτικού αριθμού HV των διαμορφώσεων σε κάθε σετ. Το ίδιο μοντέλο μπορεί να δει και άλλο τυπικό μοντέλο στην ακόλουθη ρήτρα.
ΙΙ. Λίστα προμηθειών αυτού του συνόλου:
| Sn | Περιγραφή | Ποσότητα | |
| 1 | Μονάδα ελέγχου | 1 | μονάδα |
2 | 50KV HV Booster | 1 | μονάδα |
| 40KV HV Booster | 1 | μονάδα | |
| 3 | Ράγα εκφόρτισης | 1 | μονάδα |
| 4 | Φορτιστής φορτίου, 0,04μF | 1 | μονάδα |
| 5 | Δοκιμή / Σύνδεση καλωδίων HV | 1 | σειρά |
| 6 | Καλώδιο γείωσης | 1 | μονάδα |
| 7 | Ασφάλεια 20Α | 5 | μονάδα |
| 8 | Εκτύπωση χαρτιού | 2 | μονάδα |
| 9 | Εγχειρίδιο | 1 | μονάδα |
| 10 | Έκθεση εργοστασιακών δοκιμών | 1 | μονάδα |
III. Χαρακτηριστικό του προϊόντος :
- Ηλεκτρονική μετατροπή συχνότητας
- Έλεγχος μικροεπεξεργαστή
- Δύο ενισχυτές HV, έξοδος 90KV σε σειρά. ή 40KV / 50KV για ένα μόνο
- Μεγάλη οθόνη LCD
- Έξοδος κυματοειδούς κύματος
- Προστασία από υπέρταση, ο χρόνος δράσης είναι μικρότερος από 20ms
- Η υπέρβαση της τρέχουσας προστασίας τόσο για την πλευρά εισόδου όσο και για την έξοδο, ο χρόνος δράσης είναι μικρότερος από 20ms
- Το ρεύμα εξόδου / η μορφή τάσης τάσης λαμβάνεται απευθείας από την πλευρά υψηλής τάσης
- HV αντίσταση περιορισμού ρεύματος μέσα
- Μικρο-εκτυπωτής μέσα
- Η τάση εξόδου δεν θα επηρεαστεί από το χωρητικό ρεύμα κατά τη διάρκεια της δοκιμής, αφού έχει σχεδιαστεί αρνητική ανάδραση κλειστού βρόχου
IV. Γενικά τεχνικά χαρακτηριστικά:
- Έξοδος: 0 ~ 90KV (κορυφή), συνεχώς ρυθμιζόμενο, εξόδου με θωρακισμένο καλώδιο
- Συχνότητα εξόδου: 0.1Hz, 0.05Hz, 0.02Hz
- Εύρος φορτίου: 0.1Hz, ≤0.5μF; 0.05ΗΖ, <0.1 μF, 0.02ΗΖ <2.5 μF,
- Ακρίβεια μέτρησης: 3%
- Θετικά και αρνητικά σφάλματα κορυφής τάσης: ≤ 3%
- Διαμόρφωση κύματος τάσης τάσης: ≤ 5%
- Σωλήνας ασφαλειών παροχής ρεύματος: 20Α
- Χρονική περίοδος: 0-99 λεπτά
- Ισχύς εισόδου: 220V ± 5%, 50 / 60Hz, σταθερότητα συχνότητας: διακύμανση μικρότερη από 0,5%
- Κατάσταση λειτουργίας: Εσωτερική και εξωτερική.
- Θερμοκρασία: -10C - + 40C.
- Υγρασία: ≤ 85% RH 7.
- Έλεγχος: 356mm × 280mm × 220mm, 4kg, 1 τεμάχιο
- 40KV ενισχυτής υψηλής τάσης: 320mm × 188mm × 360mm, 25kg, 1 τεμάχιο
- 50KV ενισχυτής υψηλής τάσης: 320mm × 188mm × 360mm, 50kg, 1 τεμάχιο
V. Πίνακας λογισμικού μέτρησης και ελέγχου:
VI.Σύνδεση σύνδεσης δοκιμής

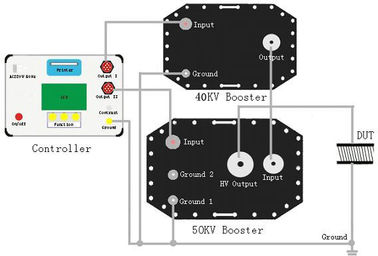

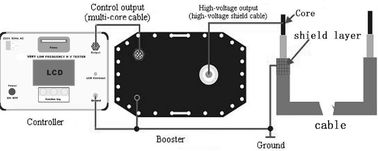

1. Για καλώδιο XLPE υπό τάση δοκιμής 90KV

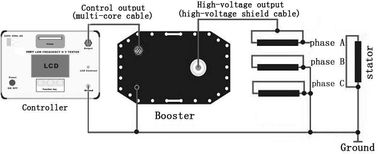

2. Για τον στάτορα γεννήτριας υπό τάση δοκιμής 50KV
VII. Άλλο τυπικό μοντέλο
| Μοντέλο | Εύρος τάσης | Συχνότητα δοκιμής | Μέγιστο φορτίο |
| VLF-30KV / 0.1Ηζ | 0 ~ 30KV | 0.1ΗΖ, 0.05ΗΖ, 0.02ΗΖ | 5.5 μF |
| VLF-40KV / 0.1Ηζ | 0 ~ 40KV | 0.1ΗΖ, 0.05ΗΖ, 0.02ΗΖ | 5.5 μF |
| VLF-50KV / 0.1Ηζ | 0 ~ 50KV | 0.1ΗΖ, 0.05ΗΖ, 0.02ΗΖ | 5.5 μF |
| VLF-80KV / 0.1Ηζ | 0 ~ 80KV | 0.1ΗΖ, 0.05ΗΖ, 0.02ΗΖ | 2,5 μF |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία | |||
Δοκιμή τάσης VIII.Test από αυτό το σετ δοκιμών
1 Για καλώδιο MV και κάτω από το καλώδιο XLPE:
Δοκιμή κορυφής τάσης δοκιμής: Umax = 3U 0 ,
U 0 = Μονοφασική ονομαστική τάση καλωδίου
Χρόνος δοκιμής: 60mints
2 Για τον στάτορα γεννήτριας
U δοκιμή = 1.414 * βΚΟ 0 ,
Δοκιμή U - τάση δοκιμής κορυφής 0,1 kHz (kV).
β ------- 0.1Hz και 50Hz ισοδύναμο παράγοντα τάσης, συνήθως λαμβάνοντας 1.2?
K ------ Συνήθως παίρνετε 1,3 έως 1,5, παίρνετε γενικά 1,5;
Uo ----- Ονομαστική τάση γεννήτριας στάτη (kV) ;:
