Έλεγχος Υψηλής Τάσης VLF ελαφρού βάρους Εξοπλισμός Δοκιμών Καλωδίων Vlf 0 ~ 50KV
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αντικείμενο δοκιμής: | Καλώδιο Tesing και δοκιμή γεννητριών | Στοιχείο δοκιμής: | Το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης |
|---|---|---|---|
| Δοκιμή freq.: | 0.1Hz, 0.05Hz, 0.02Hz | το στοιχείο: | Ελεγκτής, ενισχυτής HV, φορτίο πυκνωτών αποζημιώσεων |
| Τάση δοκιμής: | 0~ 50KV | Ακρίβεια: | ± (3% του συνόλου - κλίμακα +0,5 KV) |
| Για το χρόνο εργασίας: | 60mints | ||
| Υψηλό φως: | vlf εξοπλισμού δοκιμών,vlf καλώδιο εξοπλισμού δοκιμών |
||
Σετ δοκιμής πολύ χαμηλής συχνότητας 50ΚV για καλώδιο, δοκιμαστικό καλώδιο VLF, δοκιμή HV, μόνωση γεννήτριας
I. Εφαρμογή:
Το μοντέλο VLF-50KV / 0.1Hz έχει σχεδιαστεί για να εκτελεί δοκιμές αντοχής στην επιτόπια λειτουργία με συχνότητα δοκιμής πολύ χαμηλής συχνότητας για ηλεκτρογεννήτριες ισχύος ή καλώδιο τροφοδοσίας 35KV και κάτω από XLPE. Σε σύγκριση με το τεστ Hipot που έχει ρυθμιστεί στην κύρια συχνότητα ισχύος, Απλά χρειάζεται πολύ μικρή ικανότητα δοκιμής ισχύος (περίπου 1/500 θεωρητικά). Το μέγεθος και το βάρος του μειώνονται επίσης πολύ. Ειδικά η εμφάνιση της επιτήρησης μπορεί να ανακαλύψει τη γεννήτρια μόνωσης ανώμαλη φαινόμενα όπως η επιφάνεια corona, απαλλαγή και ούτω καθεξής.
Ο VLF hipot tester συνδυάζει τη σύγχρονη προηγμένη ψηφιακή τεχνολογία μεταβλητών συχνοτήτων και τον έλεγχο των μικρο-υπολογιστών μαζί, ώστε να μπορεί να πραγματοποιήσει την πλήρη αυτόματη αύξηση τάσης, βηματοδότηση, μέτρηση και προστασία, καθώς και χειροκίνητη παρέμβαση στη διαδικασία αυτόματης αύξησης τάσης. Ο πλήρης ηλεκτρονικός σχεδιασμός εξασφαλίζει το μικρό μέγεθος και το μικρό βάρος. Η μεγάλη οθόνη LCD εξασφαλίζει την καθαρή και οπτική απεικόνιση και μπορεί να εμφανίσει τη μορφή κύματος εξόδου. Ο εκτυπωτής εξάγει αναφορές δοκιμών

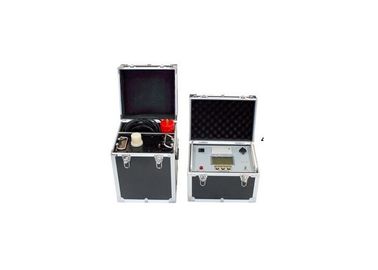

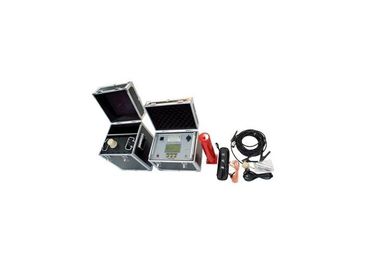

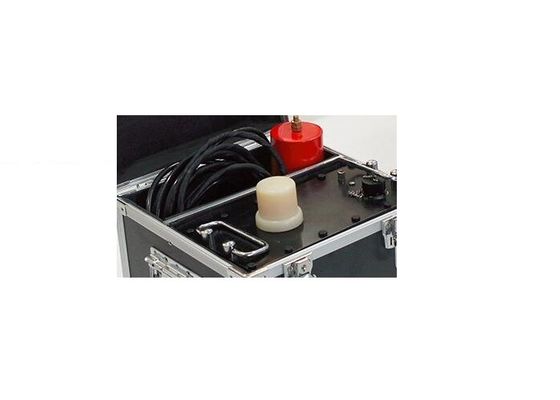

Το σετ δοκιμών αποτελείται από ένα κιβώτιο ελέγχου, έναν ενισχυτή HV, έναν πυκνωτή αντιστάθμισης και μια ράβδο απόρριψης. Με βάση την ηλεκτρονική μετατροπή συχνότητας και την ελεγχόμενη από μικροεπεξεργαστή τεχνολογία, έχει εξαιρετική απόδοση σε δοκιμές καλωδίων ή γεννητριών.

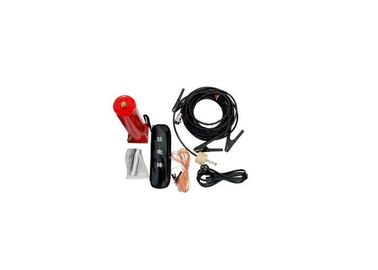

ΙΙ. Λίστα προμηθειών αυτού του μοντέλου:
Sn | Περιγραφή | Ποσότητα. | |
1 | Μονάδα ελέγχου | 1 | μονάδα |
2 | 50KV HV Booster | 1 | μονάδα |
3 | Ράγα εκφόρτισης | 1 | μονάδα |
4 | Φορτιστής φορτίου, 0,04μF | 1 | μονάδα |
5 | Δοκιμή / Σύνδεση καλωδίων HV | 1 | σειρά |
6 | Καλώδιο γείωσης | 1 | μονάδα |
7 | Ασφάλεια 20Α | 5 | μονάδα |
8 | Εκτύπωση χαρτιού | 2 | μονάδα |
9 | Εγχειρίδιο | 1 | μονάδα |
10 | Έκθεση εργοστασιακών δοκιμών | 1 | μονάδα |
III. Τεχνικό χαρακτηριστικό
- Τα δεδομένα της τρέχουσας τάσης, της μορφής κύματος μπορούν να υποβληθούν απευθείας σε δειγματοληψία στην πλευρά υψηλής τάσης, επομένως τα δεδομένα είναι πραγματικά και ακριβή.
- Προστασία από υπέρταση: Εάν η έξοδος υπερβαίνει το καθορισμένο όριο τάσης, το όργανο θα κλείσει για να προστατευθεί, ο χρόνος ενεργοποίησης είναι μικρότερος από 20ms.
- Προστασία υπερέντασης: διπλή προστασία υψηλής τάσης χαμηλής τάσης στο σχεδιασμό, η ακριβής προστασία απενεργοποίησης μπορεί να γίνει σύμφωνα με την καθορισμένη τιμή στην πλευρά υψηλής τάσης. Εάν το ρεύμα στην πλευρά χαμηλής τάσης υπερβεί το ονομαστικό ρεύμα, το όργανο θα λάβει προστασία απενεργοποίησης, ο χρόνος ενεργοποίησης είναι μικρότερος από 20ms.
- Μια προστατευτική αντίσταση υψηλής τάσης παρέχεται στο σώμα ενίσχυσης τάσης στο σχεδιασμό και αυτό εξαλείφει την ανάγκη πρόσθετης προστατευτικής αντίστασης συνδεδεμένης εξωτερικά.
IV. Καθολικά τεχνικά δεδομένα
- Συχνότητα εξόδου: 0.1Hz, 0.05Hz, 0.02Hz
- Ακρίβεια μέτρησης: 3%
- Θετικά και αρνητικά σφάλματα κορυφής τάσης: ≤ 3%
- Διαμόρφωση κύματος τάσης τάσης: ≤ 5%
- Κατάσταση χρήσης: εσωτερική και εξωτερική. θερμοκρασία: -10 ℃ + 40 ℃
- Υγρασία: ≤ 85% RH
- Ισχύς: AC50Hz, 220V ± 5%
V. Οπτικό μοντέλο και πεδίο δοκιμών:
| Μοντέλο | Ανώτατη τάση | Εύρος μέτρησης | Βάρος | Δοκιμή εύρους αντικειμένου |
| VLF-30 | 30KV | 0.1Ηζ, <1.1 μF | Ελεγκτής: 4 kg Αναμνηστικό: 25 κιλά Μέγεθος: L * W * H 323 * 174 * 323 | 10KV και κάτω τάση καλώδιο, γεννήτρια |
| 0.05Ηζ, <2.2 μF | ||||
| 0.02Ηζ, <5.5 μF | ||||
| VLF-50 | 50KV | 0.1Ηζ, <1.1 μF | Ελεγκτής: 6 kg Booster: 45 κιλά Μέγεθος: L * W * H 357 * 210 * 365 | 15,75KV και κάτω τάση καλώδιο, γεννήτρια |
| 0.05Ηζ, <2.2 μF | ||||
| 0.02Ηζ, <5.5 μF | ||||
| VLF-60 | 60KV | 0.1Ηζ, <1.1 μF | Ελεγκτής: 6 kg Ενίσχυση: 50 kg Μέγεθος: L * W * H 357 * 220 * 370 | 18KV και κάτω από τάση καλώδιο, γεννήτρια |
| 0.05Ηζ, <2.2 μF | ||||
| 0.02Ηζ, <5.5 μF | ||||
| VLF-80 | 80KV | 0.1Ηζ, <1.1 μF | Ελεγκτής: 8 kg Αναμνηστικό: 90 κιλά Μέγεθος: L * W * H 357 * 240 * 390 | 35KV και κάτω τάση καλώδιο, γεννήτρια |
ΣΗΜΕΙΩΣΗ: Πρότυπο δοκιμής τάσης
1.Για δοκιμή καλωδίων
Δοκιμή κορυφής τάσης δοκιμής: Umax = 3U 0 ,
U 0 = Μονοφασική ονομαστική τάση καλωδίου
Χρόνος δοκιμής: 60mints
2. Για τον στάτορα γεννήτριας
U δοκιμή = 1.414 * βΚΟ 0 ,
Δοκιμή U - τάση δοκιμής κορυφής 0,1 kHz (kV).
β ------- 0.1Hz και 50Hz ισοδύναμο παράγοντα τάσης, συνήθως λαμβάνοντας 1.2?
K ------ Συνήθως παίρνετε 1,3 έως 1,5, παίρνετε γενικά 1,5;
Uo ----- Ονομαστική τάση γεννήτριας στάτη (kV) ;:
