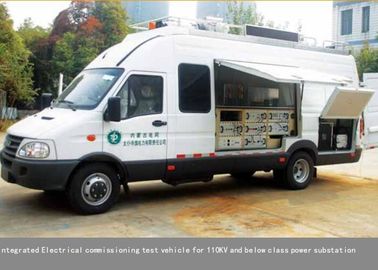

Εξοπλισμός μέτρησης υψηλής τάσης για γενική επισκευή Κινητό ηλεκτρικό δοκιμαστικό όχημα

Ηλεκτρικό ολοκληρωμένο δοκιμαστικό όχημα, κινητό ηλεκτρικό όχημα δοκιμών, γενική επισκευή

I. Περιγραφή και εφαρμογή προϊόντων

FKSTM σειρά ηλεκτρικό ολοκληρωμένο δοκιμαστικό όχημα ενσωματωμένα κεντρικά ηλεκτρικά όργανα δοκιμής στο όχημα, το οποίο Unified ελέγχου θα διεξάγεται από τον υπολογιστή και το λογισμικό? κάθε κεντρικό όργανο ελέγχου ελέγχου μπορεί επίσης να χρησιμοποιηθεί ανεξάρτητα.
Το ηλεκτρικό πλήρες δοκιμαστικό όχημα με διαφορετική διαμόρφωση μπορεί να ολοκληρώσει διαφορετικά τεστ προ-θέσης σε λειτουργία ή θέση σε λειτουργία για ηλεκτρικό εξοπλισμό υποσταθμού 220KV και κάτω. Το σώμα του οχήματος (Iveco ή Transit) λαμβάνεται ως αερομεταφορέας εγγεγραμμένος στο "National Engineering"
Κατάλογος οχημάτων "με ειδική ανακοίνωση αδειοδότησης αυτοκινήτων εγκεκριμένη από το Υπουργείο Βιομηχανίας και Πληροφοριών. μπορούν να λάβουν άδεια κατά την αναχώρηση των οχημάτων.

ΙΙ. Εκτελέσθηκαν στοιχεία δοκιμής του Ολοκληρωμένου Δοκιμαστικού Οχήματος

1. Στοιχεία δοκιμής μετασχηματιστή ισχύος

• Αντοχή στη μόνωση
• DC αντίσταση,
• διηλεκτρική απώλεια και πυκνωτή,
• αναλογία, πολικότητα και δόσεις.
• χαρακτηριστικό γνώρισμα φορτίου.
• Αντοχή τάσης AC;

2. Στοιχεία δοκιμής διακόπτη υψηλής τάσης

• αντίσταση μόνωσης,
• χαρακτηριστικά μηχανών,
• Δοκιμή αντοχής σε επαφή
• Αντοχή τάσης AC;

• Η αντίσταση μόνωσης,
• αντίσταση DC,
• Αντοχή ACvoltage,
• Διηλεκτρική απώλεια και πυκνωτής.
• αναλογία και χαρακτηριστικό βολτ-αμπέρ.

• Αντοχή στην μόνωση;
• Διηλεκτρική απώλεια και πυκνωτής.

• Η αντίσταση μόνωσης,
• Αντοχή τάσης συνεχούς ρεύματος,
• ανίχνευση μετρητή εκκένωσης

• Η αντίσταση μόνωσης,
• Αντοχή τάσης AC

7. Δοκιμή λαδιού μόνωσης

• Αντοχή λαδιού μετασχηματιστή

• Δοκιμή προστασίας ρελέ,
• Έλεγχος φάσης κυκλώματος

III. Σύστημα Σύνθεσης

Το όχημα δοκιμής είναι εξοπλισμένο με τις ακόλουθες μονάδες συστήματος: σύστημα ντουλαπιού, σεισμικό σύστημα, ηλεκτρικό σύστημα ελέγχου,
σύστημα παρακολούθησης εξωτερικού χώρου, λειτουργία ενδοσυνεννόησης, σύστημα φωτισμού, σύστημα προστασίας ασφαλείας, αυτόνομο σύστημα πηγής ενέργειας, σύστημα ετικετών, σύστημα εικόνας εμφάνισης.

IV. Τεχνικά χαρακτηριστικά

• Ενσωματώστε την καθοδήγηση του προγράμματος δοκιμών, τον έλεγχο των διαδικασιών δοκιμών, την ανάλυση των αποτελεσμάτων των δοκιμών, την έκθεση δοκιμών που δημιουργήθηκε αυτόματα και την εκτύπωση, την ερώτηση δεδομένων και τη διαχείριση πληροφοριών ως σύνολο. Πλήρης δοκιμή πολλαπλών έργων, κεντρικός έλεγχος από τον υπολογιστή που διαθέτει πλεονεκτήματα τέλεια λειτουργία δοκιμής, υψηλή ακρίβεια δοκιμής, ταχεία ταχύτητα δοκιμής, έξυπνη διαδικασία δοκιμής, εύκολη λειτουργία, καθώς και τέλεια βοηθός και σύστημα ασφαλείας.

• Τύπος οχήματος: Μεσαίου μεγέθους Iveco ή Transit
• Μέγεθος: 6980 × 2120 × 3050 ή 5980 × 2120 × 2940mm
• Πλήρες φορτίο: 3-6 άτομα
• Βάση τροχού: 3310mm
• Αδειοδότηση οχημάτων: με ανακοίνωση αδειοδότησης και μπορεί να χορηγηθεί άδεια στο τοπικό DMV.

• Για να διασφαλίσετε τη συνολική εμφάνιση μιας ενοποιημένης εικόνας χρησιμοποιώντας το ίδιο ενοποιημένο πλαίσιο, το βύσμα και το σπονδυλωτό σχέδιο.
• Μπορεί να χρησιμοποιηθεί ανεξάρτητα ή να ελεγχθεί από την IPC.
• Το κεντρικό λογισμικό δοκιμής χρησιμοποιεί διεπαφή λειτουργίας εικονικού οργάνου με το αγγλικό μενού. Κάθε κεντρικό όργανο έχει τον μεμονωμένο διακόπτη τροφοδοσίας, αμοιβαία κλειδωμένο, λειτουργία scram, ένδειξη παροχής ισχύος, προστασία από διαρροή γείωσης.
• Το κεντρικό όργανο ελέγχου είναι στερεωμένο στα ράφια, με ειδικό σύστημα μετριασμού σοκ, το οποίο καθιστά πολύ ασφαλέστερο και σταθερότερο
• Σχεδιασμός θαλάμου ώσης για τα ράφια και στερεωμένο στο όχημα, κατάλληλο για χρήση μεμονωμένων
• Τα βολικά για σύνδεση για τη γραμμή δοκιμής, την ηλεκτρική γραμμή και τη γραμμή επικοινωνίας είναι όλα συνδεδεμένα στον πάγκο απευθείας στον ελεγκτή.
• Να είναι σε θέση να ελέγχει την αποθήκευση δεδομένων, να εκτυπώνει on line και τη διαχείριση.
• Πολλαπλές ασπίδες, μέτρα απομόνωσης, υπερβολική τάση, μέτρα ρεύματος και κλωτσιές, καλές επιδόσεις κατά των παρεμβολών, ασφαλείς για χρήση.

• Τα κεντρικά όργανα και εξαρτήματα ελέγχου, το μη κεντροποιημένο όργανο ελέγχου και τα βοηθητικά εργαλεία στερέωσης και δοκιμής φυλάσσονται σε αποθηκευτικό χώρο με εξωτερικό σχεδιασμό.

• Μονάδα κλιματισμού: χρησιμοποιώντας τον ενσωματωμένο κλιματισμό κατά τη μετακίνηση. κλιματισμού τύπου οροφής που χρησιμοποιείται κατά το παρκάρισμα για δοκιμή.
• Μονάδα φωτισμού: εγκατάσταση ενσωμάτωσης της λάμπας κεφαλής και vidicon, μπορεί να τοποθετηθεί συρρικνωθεί, περιστρέψτε 360 μοίρες.

• εξοπλισμένο με μεγάφωνο, τρία εσωτερικά, κατάλληλα για επικοινωνία.

• η κάμερα παρακολούθησης υψηλής ευκρίνειας μπορεί να παρακολουθείται με το σχεδιασμό εγκατάστασης οροφής, το out-field vedio μπορεί να εμφανίζεται από το σύστημα εποπτών που είναι εξοπλισμένο στο όχημα.

• Yamaha γεννήτρια κινητήρων βενζίνης των 5kw σταθερό στο όχημα, την παροχή ηλεκτρικού ρεύματος και το καλώδιο ελέγχεται και λαμβάνεται αυτόματα.

• οθόνες LCD που είναι εξοπλισμένες με οχήματα που μπορούν να ανακοινώνουν τις προειδοποιητικές πληροφορίες ασφαλείας. Πλήρως εξοπλισμένες με αναγνώριση και εμφάνιση, GPS, υπέρυθρες ακτινοβολίες ηλεκτρονίων.

IV. Τεχνικά στοιχεία και πεδίο εφοδιασμού

• Iveco ή Μέγεθος διαμετακόμισης (L * W * H): 6980 * 2120 * 3050 mm ή 5980 * 2120 * 2940mm Ένα
• Αντικατάσταση του αμαξώματος του οχήματος Ζώνη κίνησης, περιοχή λειτουργίας του κύριου χειριστηρίου, περιοχή δοκιμών One
• 5Kw γεννήτρια Yamaha EF6600, εφεδρική ισχύς One
• Σύστημα φωτισμού ρίζας Ένα
• Ενισχυμένο σύστημα συναγερμού οχήματος: Ένα
• Κεντρικό σύστημα κλιματισμού: Αερισμός θέρμανσης και ψύξης στο όχημα Ένα
• Περιτύλιγμα καλωδίου (διπλό πηνίο): Αυτόματη ρύθμιση εξωτερικής γραμμής ρεύματος Ένας

2.Communication, έξυπνη συσκευή και λογισμικό

• Ειδικός υπολογιστής με ενσωματωμένο όχημα: 15 "φορητός υπολογιστής 1set
• Οθόνη υγρών κρυστάλλων: 15 "1set
• LCD οθόνη παρακολούθησης: 15 "1set
• Μάρκα εκτυπωτή λέιζερ: HP 1set
• Ενσωματωμένο σύστημα τροφοδοσίας FKSTM 1set
• ενσωματωμένο στο σύστημα σταθερού συστήματος εντοπισμού GPS FKSTM 1set
• Λογισμικό επικοινωνίας με όργανα FKSTM 1set
• Βίντεο παρακολούθηση και κάτοχος FKSTM 1set
