12kV μετασχηματιστή χωρητικότητα & Tan Delta δοκιμή σετ Αυτόματη 0-12KV HV παραγωγή

12KV μετασχηματιστή χωρητικότητα & Tan Δέλτα Tester, αυτόματη δοκιμή Delta Tan, γεννήτρια Tan Δέλτα Tester

I. Περιγραφή προϊόντων

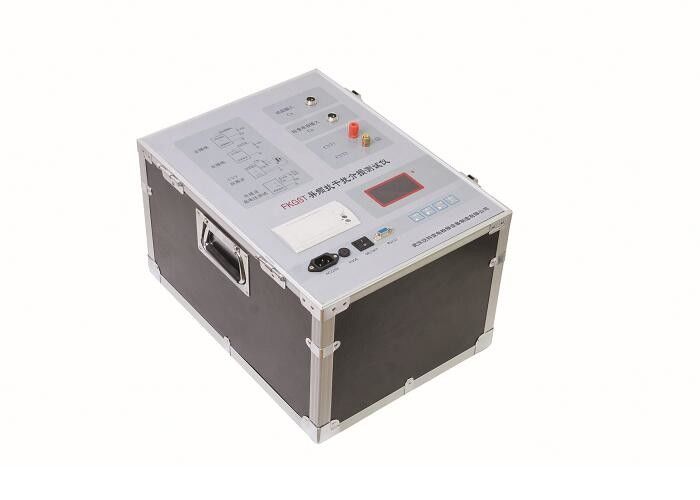

FKGST 12KV Δέλτα Tan (συντελεστής απόσπασης) Ο μετρητής αποτελείται από δύναμη μεταβλητής συχνότητας, γέφυρα δέλτα μαύρου, δοκιμαστικό μετασχηματιστή και τυποποιημένο πυκνωτή μέσα στον ελεγκτή. Η μεταβλητή ισχύς συχνότητας μπορεί να παράγει πέντε είδη συχνότητας: 45Hz, 50Hz, 55Hz, 60Hz και 65Hz υπό τα οποία μπορεί να γίνει η δοκιμή. Η τεχνική μεταβλητής συχνότητας που υιοθετείται σε αυτόν τον δοκιμαστή μπορεί να εξασφαλίσει υψηλή ακρίβεια στο περιβάλλον υψηλής παρεμβολής.

Το μοντέλο FKGST Αυτόματο σετ 12kV Capacitance & Dissipation Test Test Set χρησιμοποιείται για τη μέτρηση του συντελεστή απόσπασης (PF) σε χώρους βαρέων παρεμβολών, όπως σταθμοί παραγωγής ενέργειας ή υποσταθμοί ισχύος. Μπορεί επίσης να χρησιμοποιηθεί στο εργαστήριο για δοκιμή υψηλής ακρίβειας. Ο μετρητής είναι ολόκληρος σε ένα σχεδιασμένο: συμπεριλαμβανομένης της ψηφιακής γέφυρας ακριβείας, της μονάδας ισχύος, του πυκνωτή αναφοράς (CN), του μετασχηματιστή επιτάχυνσης και άλλων ηλεκτρονικών κυκλωμάτων. Χρησιμοποιεί επίσης τεχνολογία μετατόπισης συχνότητας, FFT (αλγόριθμος γρήγορου μετασχηματισμού Fourier) και ψηφιακό φιλτράρισμα. Όταν ξεκινά, εκτελείται αυτόματα και μετά εξάγει τα αποτελέσματα στην οθόνη LCD και εκτυπώνει αυτόματα τα αποτελέσματα.


ΙΙ. Αρχή δοκιμής

Σχήμα 1 Διάγραμμα καλωδίωσης κύριας τροφοδοσίας
RX1 --- Αντίσταση δειγματοληψίας σε μη αιτιολογημένη μέτρηση δοκιμαστικού δείγματος
RX2 --- Αντίσταση δειγματοληψίας σε γειωμένη μέτρηση δείγματος δοκιμής
ΣΟ - Τυπικό πυκνωτή
RN --- Αντίσταση δειγματοληψίας σήματος αναφοράς
CVT --- Ακροδέκτης εξόδου τάσης στη μέτρηση CVT μέσω αυτόματης διέγερσης.

III. Τεχνικές παράμετροι
1. Είσοδος: 220V + 5%, 50Hz, 1KVA
2. Έξοδος: τάση: 0 ~ 12kV (0.5kV / βήμα για την αύξηση της τάσης)

ρεύμα: 100mA συνεχές

Μέγιστη. 200mA, 5 λεπτά σε λειτουργία / 15 λεπτά εκτός λειτουργίας (10kV)

Μέγ. 160mA, 5 λεπτά σε λειτουργία / 15 λεπτά εκτός λειτουργίας (12kV)

3.Περιοχή δοκιμής:
3.1 τάση: 0 ~ 12kV ανάλυση: 1V
3.2 χωρητικότητα: 10kV, 50pF ~ 60000pF (50Hz)
12kV, 50pF ~ 44000pF (50Hz)
0.5kV, 50pF ~ 1uF (50Hz)
3.3 Μέγ. ανάλυση: 0,01pF
3.4 Τελικό δένδρο: 0 ~ 10% Μέγιστη ανάλυση: 0.00001

4. Ακρίβεια:
4.1 τάση (RMS): + 200V
4.2 χωρητικότητα: + (ανάγνωση * 1.0% + 1pF)
4.3 σε μη αιτιολογημένη μέτρηση δείγματος δοκιμής + ανάγνωση * 1.5% + 1ρF
4.4 σε μέτρηση γειωμένου δείγματος δοκιμής tan delta: + ανάγνωση * 1.0% + 0.0005

5.Χειμερινό περιβάλλον:
Θερμοκρασία λειτουργίας: -5 ℃ ~ 55 ℃
5.2 υγρασία: <85%
5.3 θερμοκρασία αποθήκευσης: -20 ℃ ~ 55 ℃

III. Διαμόρφωση:
