Υψηλοί πιθανοί εξοπλισμός δοκιμής/ελεγκτής μόνωσης υψηλής τάσης για το τέλος του στάτη

Πιθανός ελεγκτής επιφάνειας γεννητριών, ελεγκτής μόνωσης για το τέλος του στάτη, πιθανή εξωτερική μέθοδος μετατοπίσεων

I.Product εισαγωγή και γιατί χρήση ο ελεγκτής:

Fbg-ΙΙ ο πιθανός ελεγκτής επιφάνειας γεννητριών είναι ένας ελεγκτής μόνωσης με τον τύπο ράβδων για την ανίχνευση των ατελειών μόνωσης τελών στατών γεννητριών με την πιθανή μέθοδο επιφάνειας (επίσης αποκαλούμενη πιθανή εξωτερική μέθοδο μετατοπίσεων). Με την ανίχνευση της συμπίεσης και της σχετικής δύναμης μόνωσης του τέλους στατών. Μπορεί ωραίος να βρεί τη μόνωση τελών του στάτη που προκαλείται από τεχνητό και να ενώσει στενά κακώς, το οποίο να μην βρεθεί από το εναλλασσόμενο ρεύμα και το συνεχές ρεύμα αντισταθείτε τη δοκιμή τάσης στο τύλιγμα στατών γεννητριών.

Η πιθανή μέτρηση επιφάνειας του τέλους σπειρών στατών γεννητριών είναι ένα νέο στοιχείο δοκιμής, και διαδραματίζει έναν εποπτικό ρόλο μόνωσης μέσω του ελέγχου της μόνωσης τελών, βελτιώνοντας περαιτέρω την αξιοπιστία της ασφαλούς εργασίας της γεννήτριας.

ΙΙ. κύριο paramter του ελεγκτή:

1. Αντίσταση 100MΩ εισαγωγής

2. Τάση δοκιμής: ΣΥΝΕΧΈΣ ΡΕΎΜΑ 0-30KV

3. Ακρίβεια τάσης: 1.0%

4. Μπαταρία: 6F22 9V

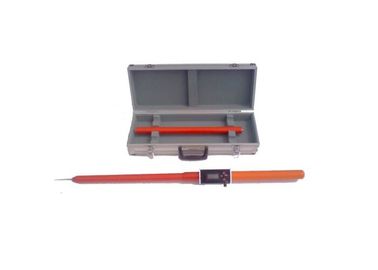

ΙΙΙ. δομή και ένδειξη του ελεγκτή

1, λαβή 2, μπαταρία 3, που στηρίζει τη στήλη
4, το κεφάλι 5, σωλήνας 6, μέρος διαιρετών τάσης
7, έλεγχος 8, κουμπί ράβδων διακοπτών δύναμης

Σημείωση: Οι σωλήνες έχουν τρία κομμάτια, έτσι ο χειριστής μπορεί να μακρύνει την απόσταση ανίχνευσης σύμφωνα με τον πραγματικό τομέα.

IV. αρχή δοκιμής και χρησιμοποίηση της μεθόδου

1 πρότυπα δοκιμής: Η τάση ΣΥΝΕΧΟΥΣ δοκιμής μόνωσης του τέλους σπειρών στατών της γεννήτριας είναι 2 φορές η εκτιμημένη τάση, και η διαρροή

                           το ρεύμα είναι microamperes όχι περισσότερο από 1.

2. Όργανο δοκιμής: ZGF-60KV/2mA ελεγκτής 1set ΣΥΝΕΧΟΎΣ υψηλής τάσης hipot

                              Fbg-ΙΙ πιθανός ελεγκτής 1set επιφάνειας γεννητριών

                              HV προστατευτικό κάλυμμα microamperes

3. Η αρχή δοκιμής:

Η ΣΥΝΕΧΗΣ τάση εφαρμόζεται στο φραγμό στατών μέσω του ελεγκτή ΣΥΝΕΧΟΎΣ ZGF-60KV/2mA υψηλής τάσης hipot, η αντίσταση Pρ όγκου της μόνωσης φραγμών είναι πολύ μεγαλύτερη από την αντίσταση ρς επιφάνειας, και η επίγεια τάση είναι πολύ χαμηλή. Εάν ένας φραγμός καλωδίων να έχε τις ατέλειες, η διανομή τάσης της θα αλλάξει σημαντικά. Όταν υπάρχει μια ατέλεια στη μόνωση, τις μειώσεις Ρρ, και τις μειώσεις πτώσης τάσης μόνωσης επίσης, αναγκάζοντας την τάση επί του τόπου ατέλειας για να αυξηθεί. έτσι ο fbg-ΙΙ ελεγκτής μπορεί να συλλάβει τα μεταβαλλόμενα στοιχεία τάσης, κατόπιν δικαστής εάν έχει τις ατέλειες.

4.The μέθοδος δοκιμής:

Αρχικά βραχυκυκλώστε το τριφασικό μόλυβδος-έξω καλώδιο του τυλίγματος με το στάτη, η ΣΥΝΕΧΗΣ υψηλής τάσεως γεννήτρια εγχέει 2 φορές την τάση στο τύλιγμα, και η τάση και το ρεύμα εξετάζονται από τον πιθανό εξωτερικό ελεγκτή μετατόπισης γεννητριών (fbg-ΙΙ).

Σημείωση: Το επίγειο καλώδιο της (fbg-ΙΙ) ράβδου δοκιμής πρέπει να συνδεθεί με το επίγειο καλώδιο της υψηλής τάσης που παράγει τη συσκευή.

5. Προφυλάξεις:

5.1. Όταν το έγγραφο μόνωσης φύλλων αλουμινίου τυλίγεται στο τέλος του στάτη, πρέπει να τυλιχτεί στενά, διαφορετικά το έγγραφο φύλλων αλουμινίου και η επιφάνεια μόνωσης του στάτη θα διαμορφώσει έναν πυκνωτή. Όταν η μετρώντας ράβδος fbg-ΙΙ είναι σε επαφή με το τύλιγμα του στάτη, υπάρχει ένα μεγάλο ρεύμα απαλλαγής, το οποίο προκαλεί τη λάθος εκτίμηση και την επιρροή στην αξία δοκιμής.

5.2. Όταν το τέλος τυλίγεται, πρέπει να διαιρεθεί σε πλευρά ράβδων γραμμών και πλευρά κολπίσκων νερού, και το διάστημα και των των δύο πλευρών είναι μεγαλύτερο από 3 εκατ. έτσι ώστε για να ανακαλύψει τις ατέλειες το πρόβλημα είναι από μια πλευρά, στην πραγματικότητα, το κύριο σημείο ατελειών είναι στη ρίζα και ο κώνος του στάτη, η μέτρηση του μέσου μέρους δεν έχει κανέναν σημαντικό.

5.3, ο μετρητής μικροαμπέρ που συνδέεται με τη μετρώντας ράβδο fbg-ΙΙ ελεγκτή πρέπει να είναι ψηφιακός τύπος, η ανάγνωση και προστατευμένος θα είναι εύκολα

5.4, η ένωση τελών είναι στο χαμηλότερο μέρος του περιβλήματος στάτορα, δεν είναι εύκολο να μετρήσει, παρακαλώ να οδηγήσει έξω εκ των προτέρων πρίν εξετάζει.

5.5, είναι σημαντικό να παρατηρηθεί ο ανώμαλος αριθμός αυλακώσεων και να αποφύγει μπερδεμένος.

5.6. Αρχικά βγάλτε από τη θέση που ήταν το δροσίζοντας νερό εντελώς στο στάτη πριν από την ανωτέρω δοκιμή.
