50V ~ 750V μετασχηματιστή ισχύος εξοπλισμού δοκιμών σε φορτίο και χωρίς φόρτιση δοκιμής του μετασχηματιστή
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Χρήση: | Δοκιμή χαρακτηριστικών No-load και απώλειας -φορτίων | τάση παραγωγής: | 50V~750V |
|---|---|---|---|
| Ρεύμα παραγωγής: | 0A~100A | σειρά δύναμης: | εάν COSφ=0.1~1, σειρά δύναμης: 0W~50 KW |
| Εύρος συχνοτήτων: | 45 Hz~65 Hz | Πλεονέκτημα: | Η τρέχουσα σειρά μπορεί να επεκταθεί εάν ένα εξωτερικό αμοιβαίο πηνίο. |
| Ακρίβεια δοκιμής: | Δύναμη ±0.5% Fs/άλλο: ±0.2% Fs | Appication: | Δοκιμή μετασχηματιστών διανομής ενιαίας φάσης |
| Υψηλό φως: | δοκιμαστικό σύνολο αντίστασης μόνωσης,σύστημα ελέγχου μετασχηματιστών |
||
Μετασχηματιστής ισχύος χωρίς φορτίο και φορτίο Χαρακτηριστικά Απώλειας, Δοκιμή Απώλειας Φορτίου Μετασχηματιστή
I. Περιγραφή και εφαρμογή προϊόντων

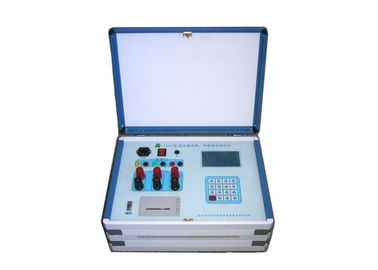

Το όργανο FKCT χρησιμοποιείται για τη μέτρηση των χαρακτηριστικών απώλειας φορτίου χωρίς φορτίο και απώλειας φορτίου. Είναι κατασκευασμένο με παθητικό μετασχηματιστή υψηλής ακρίβειας, πολλαπλά ρυθμιζόμενη παροχή ρεύματος, δειγματοληψία A / D υψηλής ακρίβειας, επεξεργασία δεδομένων υψηλής ταχύτητας, οθόνες υγρών κρυστάλλων, μικροεπεξεργαστές και ούτω καθεξής. Γρήγορη διαδικασία επεξεργασίας δεδομένων, υψηλή ακρίβεια μέτρησης, διεπαφή κινεζικής προβολής χαρακτήρων, εύκολη λειτουργία, διαφανής απεικόνιση, άμεση εκτύπωση των δεδομένων μέτρησης από εκτυπωτή πίνακα, Είναι εξοπλισμένο με διεπαφή επικοινωνίας RS232 και μπορείτε να χειριστείτε τα μέτρα ελέγχου, τις παραμέτρους εισόδου και εξόδου από έναν υπολογιστή. Το λογισμικό του υπολογιστή είναι πλήρως λειτουργικό, η διεπαφή είναι φιλική και όλα τα δεδομένα μέτρησης μπορούν να αναλυθούν, να αποθηκευτούν και να τυπωθούν όπως χρειάζεστε.
ΙΙ. Χαρακτηριστικά
- Μετρήστε το μετασχηματιστή χωρίς φορτίο και απώλεια δοκιμής φορτίου, παράγοντα ισχύος, τάση rms, τρέχον rms, μέσο όρο τάσης ή ρεύματος RMS, τάση ποσοστού σύνθετης αντίστασης, ποσοστό ρεύματος φορτίου.
- Μετρήστε το ρεύμα φορτίου και υπολογίστε την απώλεια χωρίς φορτίο μετά τη διόρθωση της κυματομορφής.
- Μετρήστε την τάση σύνθετης αντίστασης φορτίου και μετατρέψτε την τάση και την απώλεια της αντίστασης σε 75 ℃ ~ 120 ℃.
- Ευρεία περιοχή μέτρησης τάσης και ρεύματος, υψηλή ακρίβεια, εύρος μέτρησης, αυτόματη μεταγωγή σύμφωνα με την πειραματική τάση και ρεύμα.
- Οθόνη μενού Ehinese, ο εκτυπωτής με πίνακα SP-E16 μπορεί να εκτυπώσει όλες τις μετρούμενες παραμέτρους
- Μικρό πληκτρολόγιο ψηφιακής εισόδου για εύκολη αριθμητική εισαγωγή.
- Ένας μεγάλος αριθμός παραμέτρων δεδομένων των κοινών μετασχηματιστών σε αυτό, που απλοποιούν τη ρύθμιση παραμέτρων.
- Με μια σειριακή διεπαφή υπολογιστή, μπορείτε να μετρήσετε και να αναλύσετε δεδομένα από μια πλατφόρμα υπολογιστή.
III. Τεχνικές παράμετροι
| Εύρος | 1, Εύρος τάσης: 50V ~ 750V 2, Περιοχή ρεύματος: 0A ~ 100A 3, Αν COSφ = 0.1 ~ 1, ισχύς ισχύος: 0W ~ 50 kW 4, Εύρος συχνοτήτων: 45 Hz ~ 65 Hz 5, η τρέχουσα περιοχή μπορεί να επεκταθεί εάν υπάρχει εξωτερικός αμοιβαίος επαγωγέας. | Εύρος σφάλματος | 1, τάση: 50V ~ 100V, ± 0,2% Fs, 100V ~ 500V, σχετικό σφάλμα ≤ 0,2%. 2, Τρέχουσα: 0Α ~ 1Α, ± 0,2% Fs, 1Α ~ 100Α, Σχετικό σφάλμα = ± 0,2%. 3, Ισχύς: ± 0,5% Fs. |
| Χρησιμοποιώντας συνθήκες | 1, Τ: -5 ℃ ~ 50 ℃, Η: <85% RH 2, Τροφοδοσία: AC 220 V ± 22 V, 50 Hz ± 1 Hz |
