Εξοπλισμός Δοκιμής Hipot AC με Φυσικό Αέριο SF6 Αναλυτής Hipot AC 80KV 100mA

Μονάδα ανάλυσης hipot AC μονωτικού αερίου , σετ δοκιμής τάσης αντοχής AC, SF6 μόνωσης αερίου

I. Περιγραφή προϊόντος

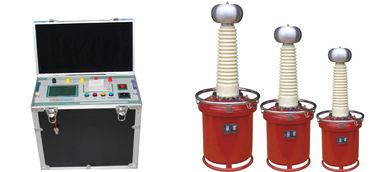

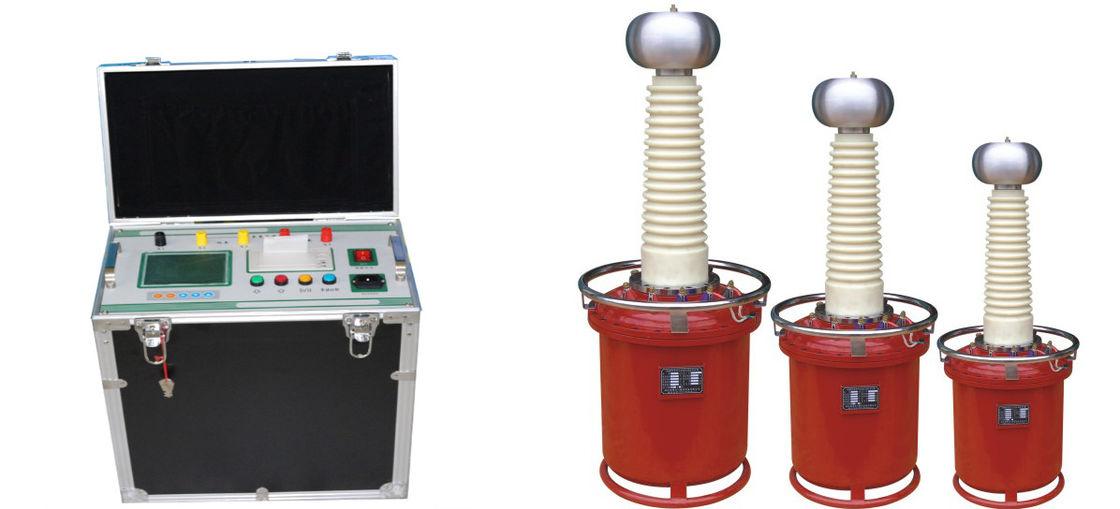

Το μοντέλο CQSB-8KVA / 80KV, είναι σχεδιασμένο για δοκιμή διηλεκτρικού AC. Για δοκιμή AC, λειτουργεί σε συχνότητα ισχύος 50 / 60Hz. Ο ενισχυτής HV υιοθετεί τη μόνωση SF6 για τη μείωση του βάρους από τη μόνωση που βυθίζεται στο πετρέλαιο ή τη μόνωση ρητίνης.

Αυτόματη ενίσχυση, αυτόματο χρονισμό, αυτόματη αποβίβαση και εμφάνιση περάσει ή αποτύχει. Εάν η δοκιμή αποτύχει, τότε η κατανομή / τάση ARC, πάνω από το ρεύμα θα μπορούσε να καταγραφεί για ανάλυση, αλλά μπορεί επίσης να είναι έλεγχος από τον υπολογιστή, βολικό για τον καταναλωτή να χρησιμοποιήσει.

ΙΙ. Εφαρμογές:

Δοκιμή εναλλασσόμενου ρεύματος για μετασχηματιστές, μετασχηματιστές, motors.etc Το σετ δοκιμών είναι πιο έξυπνο όργανο, χρησιμοποιείται ευρέως για ηλεκτρικές δοκιμές σε διάφορα εργοστάσια και ινστιτούτα.

III. Λειτουργίες

1. SF6 μόνωση αερίου σε ενισχυτή HV
2. Έλεγχος με μικροεπεξεργαστή
3. Ψηφιακή οθόνη
4. Υψηλή ακρίβεια
5. Υψηλής ανάλυσης;
6. Αυτόματος συγχρονισμός
7. Πλήρως προστασίες
8. Τρομάζω
9. Αυτόματος συγχρονισμός

IV. Χαρακτηριστικά Προϊόντος:

1. Λειτουργία αυτόματης λειτουργίας
2. Guided Menu, που λειτουργεί εύκολα ακόμη και για εκείνους που δεν διαβάζουν το εγχειρίδιο χρήσης πριν
3. Ενίσχυση της ταχύτητας που ελέγχεται στην αυτόματη λειτουργία. Ενώ η τάση δοκιμής μέχρι το στόχο 80%, η ταχύτητα αύξησής της θα μειωθεί αργά αυτόματα.
4. Ορισμένα στάδια μπορούν να ρυθμιστούν κατά τη διαδικασία ενίσχυσης. Ο εξοπλισμός μπορεί να ανασταλεί ανά πάσα στιγμή κατά τη διάρκεια της διαδικασίας προώθησης. Το χαρακτηριστικό είναι χρήσιμο για τον χειριστή να παρατηρεί ή να διαγνώσει.
5. Ενώ η δοκιμή έχει τελειώσει, διαφορετικοί ήχοι συναγερμού υποδεικνύουν αποτέλεσμα δοκιμής περάσματος ή αποτυχίας. εν τω μεταξύ, να περάσει ή να αποτύχει επίσης να εμφανιστεί στην οθόνη?
6. Αν η δοκιμή αποτύχει, τότε η κατανομή / τάση ARC, πάνω από το ρεύμα θα μπορούσε να καταγραφεί για ανάλυση.
7. Το υψηλό ρεύμα AC μετριέται απευθείας από τον πηνίο με την ονομασία Rogowski.
8. Σχεδιασμός κωδικού πρόσβασης για την αποφυγή μη εξουσιοδοτημένης λειτουργίας.
9. Ενσωματωμένος μικρο-εκτυπωτής.
10. Ισχυρή ικανότητα αντιπαραβολής
11. RS232 διεπαφή επικοινωνίας με τον υπολογιστή, δοκιμή και αποθήκευση έκθεση στον υπολογιστή?
12. Πλήρης προστασία από υπερβολικό ρεύμα, υπέρταση, φλας.

V. Τεχνικές προδιαγραφές:

1. Έξοδος: 0-80KVac, 100mA, ημιτονοειδές κύμα,
2. Χωρητικότητα: 8KVA
3. Περίοδος χρονισμού: 0-999S
4. Ακρίβεια μέτρησης τάσης: ≤1,5% (FS) +3 τσιμπήματα
5. Ακρίβεια μέτρησης νομίσματος: ≤1,5% (FS) +3 τσιμπήματα
6. Διάρκεια: 5 λεπτά με ονομαστική χωρητικότητα
7. Τάση εισόδου: AC220V ± 10% 50 / 60Hz ± 1
8. Θερμοκρασία περιβάλλοντος: -8 ℃ ~ 50 ℃
9. RH: 85%, Δεν υπάρχει δροσιά
10. Επίπεδα θάλασσας πάνω από: 1000 μέτρα ή χαμηλότερα
11. Μέγεθος και βάρος
12. Για μετασχηματιστή δοκιμής: 300X210X530mm, 28KG
13. Για πίνακα ελέγχου: 540X430X380mm, 22 Kg
