PD Free Systems Μετασχηματιστή εναλλασσόμενου ρεύματος, εξοπλισμός υψηλού δυναμικού δοκιμής τύπου HV
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή δοκιμής: | Κύκλωμα μετασχηματιστών δοκιμής συχνότητας ισχύος | Πρότυπο δοκιμής: | Iec60060-1: 2010 |
|---|---|---|---|
| Max.Capacity: | 500kva | Max. Τάση: | 500kV |
| Χρήση: | Δοκιμή εναλλασσόμενου ρεύματος Hipot στην ποιοτική επιθεώρηση εργοστασίων για τους μετασχηματιστές δ | Συστατικό:: | Κονσόλα ελέγχου, ρυθμιστής τάσης, μετασχηματιστής δοκιμής τύπων κυλίνδρων, αντίσταση προστασίας, και |
| Συχνότητα δοκιμής: | 50Hz ή 60Hz | κύκλος καθήκοντος: | 60mints ή καμένος από τη διαταγή |
| Ακρίβεια δοκιμής: | Τουλάχιστον 1,0% | Κυματοειδές παραγωγής: | καθαρό κύμα ημιτόνου |
| Χαρακτηριστικό σχεδιασμού: | PD ελεύθερο σχέδιο, καθαρή δοκιμή συχνότητας ισχύος, μετασχηματιστής δοκιμής τύπων κυλίνδρων, εύκολο | ||
| Υψηλό φως: | δοκιμαστής ιππο τροφοδότη,εξοπλισμός δοκιμής υψηλού δυναμικού |
||
PD Δωρεάν συστήματα δοκιμών μετασχηματιστών εναλλασσόμενου ρεύματος, Σύστημα αντοχής τάσης ελεύθερης τάσης PD ελεύθερου ΗV
I. Περιγραφή και εφαρμογή προϊόντων:
Το σύστημα CQSB PD χωρίς φορτίο συχνότητας δοκιμής μετασχηματιστή χρησιμοποιείται κυρίως για αντοχή τάσης συχνότητας ισχύος για ηλεκτρολογικά προϊόντα και μονωτικά υλικά ή δομή μόνωσης. Μπορεί επίσης να χρησιμοποιηθεί για δοκιμή τροφοδοσίας για δοκιμή αντικειμένων δοκιμαστικών αντικειμένων όπως μετασχηματιστή, αμοιβαία επαγωγή, απαγόρευση, κ.λπ. μπορεί να χρησιμοποιηθεί ευρέως στο τμήμα κατασκευής ηλεκτρολογικού υλικού, στο τμήμα λειτουργίας της εξουσίας, στο ίδρυμα έρευνας και ανάπτυξης και στο θεσμό της τριτοβάθμιας εκπαίδευσης. Ο διαιρέτης τάσης του συστήματος έχει ακροδέκτη σύνδεσης σήματος PD, μέσω εξοπλισμού με αναλυτή PD 2 ή 4 καναλιών (προαιρετικό), μπορεί να πραγματοποιηθεί ανίχνευση PD για δοκιμαστικό αντικείμενο.

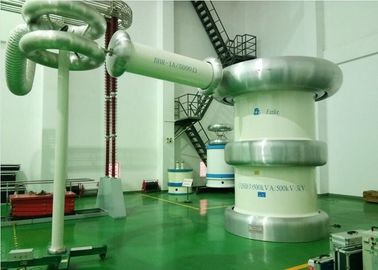

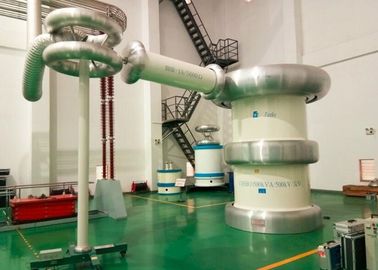

Το μοντέλο CQSB-500KVA / 500KV διαθέτει δύο δοκιμαστικούς κυλίνδρους μετασχηματιστή δοκιμής τύπου κυλίνδρου σε σειριακή σύνδεση με τάση δοκιμής 500kV και ρεύμα δοκιμής 1Α. Ο κύκλος εργασιών είναι 60mints επάνω, 60mints μακριά,
Μέχρι τώρα, αυτό το σετ δοκιμών είχε σχηματίσει πολλά διαφορετικά σειριοποιημένα μοντέλα σύμφωνα με διαφορετικές εφαρμογές δοκιμής αντοχής στο votage. Το ίδιο μοντέλο μπορεί να δει και άλλο τυπικό μοντέλο στην ακόλουθη ρήτρα.
ΙΙ. Κύρια εξαρτήματα:
- Σύστημα μέτρησης και ελέγχου ευφυών συχνοτήτων συχνότητας ή πίνακα ελέγχου τύπου κονσόλας,
- Διακόπτης τροφοδοσίας ρεύματος,
- Ρυθμιστής τάσης,
- Μετασχηματιστής δοκιμής με τύπο τύπου δεξαμενής ή τύπου κυλίνδρου,
- Συμπληρωματικός αντιδραστήρας,
- Αντοχή προστασίας συχνότητας ισχύος,
- Ηλεκτρονική συσκευή ταχείας προστασίας
- Συγκριτικός χωρητικός διαιρέτης τάσης.
Για παράδειγμα το μοντέλο CQSB-500KVA / 500KV
| SN | Όνομα των στοιχείων | Τύπος και προδιαγραφές | Ποσότητα. | Κάθε βάρος | Κάθε διάσταση |
| 1 | Κονσόλα ελέγχου | FKGB-500KVA | 1 τεμάχιο | 180kgs | 1200 * 420 * 820 mm |
| 2 | Ηλεκτρικό ντουλάπι ρυθμιστή τάσης | DT-500KVA | 1 τεμάχιο | 2500kgs | 1100 * 1050 * 1250 mm |

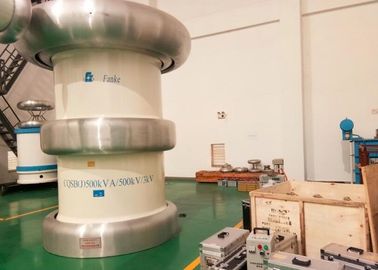

| 3.1 | Πρώτος μετασχηματιστής δοκιμής τύπου κυλιόμενου κυλίνδρου | CQSB-500KVA / 250KV | 1 τεμάχιο | 3000kgs | D1200 * H2800mm |
| 3.2 | Δεύτερος μετασχηματιστής δοκιμής τύπου μεταβλητού κυλίνδρου | CQSB-250KVA / 250KV | 1 τεμάχιο | 2400kgs | D1200 * H2500mm |
| 4 | Αντοχή προστασίας | BHR-1Α / 500Κν | 1 τεμάχια | 120kgs | D380 * L850mm |
| 5 | Διαχωριστής τάσης με χωρητικότητα ζεύξης | TJF-500KV / 500pF | 1 σετ | 200kgs | D320 * H6000mm |
| 6 | Ειδικά εξαρτήματα δοκιμών | ||||
| Σημείωση: Ειδικές απαιτήσεις μπορούν να γίνουν με παραγγελία. | |||||
III. Εφαρμοστέα αντικείμενα
- Μερική εκφόρτιση και δοκιμή αντοχής σε τάση εναλλασσόμενου ρεύματος για ηλεκτρολογικές εφαρμογές και συσκευές ηλεκτρομαγνητικής συμβατότητας, όπως μετασχηματιστές, GIS, αμοιβαίοι επαγωγείς, διακόπτες, δακτύλιοι, απαγωγείς, καλώδια.
- Ισχύς τάσης εναλλασσόμενου ρεύματος από μονωτικά υλικά
IV. Τεχνικά χαρακτηριστικά
- Μικρό μέγεθος πλήρους εγκατάστασης που μπορεί να εγγυηθεί το μέγεθος μέσα σε 5pC (εκτός από ειδικές περιπτώσεις)
- Εκρηκτική ρητίνη εκχυλισμένη με κέλυφος, υαλοβάμβακα περιτυλιγμένη με εξωτερική κάννη χωρίς θερμομόνωση υψηλής τάσης
- Χαμηλή αντίσταση του πλήρους εξοπλισμού, πλήρεις λειτουργίες υπερβολικής τάσης, υπεράνω ρεύματος, προστασίας τόξου με αξιοπιστία
- Αφιερωμένο καλούπι επεξεργασμένο για την ταξινόμηση ασπίδα, αλουμινίου χυτά, λεία επιφάνεια, ελαφρύ, βολικό για την εγκατάσταση
- Η συσκευή δοκιμής HV μεγάλης χωρητικότητας χρησιμοποιεί έξυπνη μονάδα μέτρησης και ελέγχου της συχνότητας ισχύος για να εξασφαλίσει πολύ μεγαλύτερη ευφυΐα και
- αυτοματοποίηση ελέγχου και προστασίας.
- Δειγματοληψία και χρήση οπτικής επικοινωνίας, απομονώστε καλά τον βρόχο ελέγχου υψηλής τάσης και χαμηλής τάσης.
- Ο αυτοέλεγχος και η εμφάνιση της κατάστασης πραγματικού χρόνου διατίθενται στην επεξεργασία των δοκιμών.
- Άριστη λειτουργία διαχείρισης δεδομένων και αναφοράς.
- Να είναι σε θέση να καταγράψει και να σχεδιάσει την καμπύλη δοκιμής I / U, I / T
V. Σχήμα σύνδεσης σύνδεσης (Για παράδειγμα: μοντέλο CQSB-500KVA / 500KV):
VI. Πλεονεκτήματα
- Ο καθαρός έλεγχος συχνότητας σε συχνότητα 50Hz ή 60Hz, παραμόρφωση τάσης εξόδου (THD) είναι πολύ μικρός.
- Αντιμετώπιση χαμηλών μερικών απαιτήσεων μέτρησης απόρριψης
- Δομοστοιχειωτή δομή για εξοικονόμηση χώρου στην αίθουσα δοκιμών
- Χαμηλή αντίσταση, ευρύ φάσμα εφαρμογών
- Εύκολη λειτουργία με σύστημα μέτρησης ελεγχόμενο από υπολογιστή
- Πλήρες κύκλωμα προστασίας για την ασφάλεια του προσωπικού και του εξοπλισμού
- Ηλεκτρονικά εξαρτήματα ευαίσθητα στην υπέρταση και στα μεταβατικά συστήματα προστασίας
- Ιδιαίτερα κατάλληλο για δοκιμές που απαιτούν σταθερή τάση ακόμη και αν το φορτίο αλλάζει υπό τάση (δοκιμές κορώνας, υγρής και ρύπανσης) ή όταν το φορτίο είναι επαγωγικό (επαγωγικοί μετασχηματιστές τάσης).
VII. Γενικά τεχνικά χαρακτηριστικά:
- Τρόπος δοκιμής συστήματος: PD Free AC αντοχή σε συστήματα δοκιμής τάσης με μετασχηματιστή τύπου κυλίνδρου
- Μοντέλο συστήματος: CQSB-500KVA / 500KV
- Τροφοδοσία εισόδου: 380 ± 10% (μονοφασική), 50Hz / 60Hz
- Ονομαστική χωρητικότητα εξόδου: 500kVA
- Ονομαστική τάση εξόδου: 500KV
- Μέγιστη τάση δοκιμής: όχι μεγαλύτερη από 500KV
- Ονομαστικό ρεύμα εξόδου: 1.0A
- Reg. Εύρος Freq: 50 / 60Hz
- Τάση κυματομορφής τάσης εξόδου: καθαρό ημιτονοειδές κύμα
- Αύξηση θερμοκρασίας: Λιγότερο από 65Κ κάτω από το ονομαστικό ρεύμα εργασίας 60mints?
- Επίπεδο θορύβου: Δεν υπερβαίνει τα 65dB
- Δομή: εμβαπτισμένη σε λάδι με κυλινδρικό σχεδιασμό
VIII. Άλλα προαιρετικά εξαρτήματα
- Φίλτρο θορύβου παροχής ενέργειας
- Τριπλό και πέμπτο φίλτρο
- Αντιδραστήρας αντιστάθμισης
- Ηλεκτρονική συσκευή ταχείας προστασίας υπερβολικής τάσης
- Στάνταρ πυκνωτή SF6 ·
- Ανιχνευτής μερικής εκκένωσης
IX. Άλλο τυπικό μοντέλο
1. Τύπος μετασχηματιστή :
| ΜΟΝΤΕΛΟ | Ονομαστική χωρητικότητα (KVA) | Είσοδος εισόδου LV (KV) | Ονομαστική τάση εξόδου (KV) | Διαστάσεις μετασχηματιστή κυλίνδρων D × H (mm) | Βάρος (kg) |
| CQSB-1.5KVA / 50KV | 1.5 | 0,22 | 50 | φ430 * 580 | 65 |
| CQSB-2.5KVA / 50KV | 2.5 | 0,22 | 50 | Φ280 * 500 | 70 |
| CQSB-3KVA / 50KV | 3 | 0,22 | 50 | φ300 * 510 | 72 |
| CQSB-5KVA / 50KV | 5 | 0,22 | 50 | φ460 * 580 | 110 |
| CQSB-5KVA / 100KV | 5 | 0,22 | 100 | Φ640 * 820 | 130 |
| CQSB-10KVA / 100KV | 10 | 0,22 | 100 | Φ620 * 850 | 160 |
| CQSB-50KVA / 100KV | 50 | 0.4 | 100 | φ725 * 1100 | 500 |
| CQSB-12KVA / 120KV | 12 | 0,38 | 120 | φ750 * 1230 | 380 |
| CQSB-15KVA / 150KV | 15 | 0,38 | 150 | φ820 * 1220 | 500 |
| CQSB-20KVA / 200KV | 20 | 0,38 | 200 | φ1080 * 1700 | 900 |
| CQSB-50KVA / 250KV | 50 | 0,38 | 250 | φ1460 * 1520 | 1250 |
| CQSB-75KVA / 250KV | 75 | 0,38 | 250 | φ1460 * 1780 | 1450 |
| CQSB-75KVA / 500KV | 75 | 0,38 | 500 | φ2000 * 4850 | 6800 |
| CQSB-100KVA / 100KV | 100 | 0,38 | 100 | φ1000 * 1250 | 800 |
| CQSB-100KVA / 150KV | 100 | 0,38 | 150 | φ1410 * 1620 | 1700 |
| CQSB-100KVA / 250KV | 100 | 0.6 | 250 | φ1100 * 1450 | 1550 |
| CQSB-125KVA / 250KV | 125 | 0,38 | 250 | φ1540 * 2060 | 3460 |
| CQSB-150KVA / 150KV | 150 | 0.6 | 150 | φ1420 * 1620 | 2200 |
| CQSB-2000KVA / 500KV | 2000 | 3 | 500 | φ3000 * 4800 | 50000 |
2. Τύποι μετασχηματιστών τύπου μετασχηματιστή:
| ΜΟΝΤΕΛΟ | Ονομαστική χωρητικότητα (KVA) | Είσοδος εισόδου LV (KV) | Ονομαστική τάση εξόδου (KV) | Διαστάσεις μετασχηματιστή κυλίνδρων D × H (mm) | Βάρος (kg) |
| CQSB-10KVA / 2 * 50KV | 10 | 0.2 | 100 | φ410 * 980 | 200 |
| CQSB-25KVA / 2 * 125Κν | 25 | 0,38 | 250 | φ1250 * 2200 | 890 |
| CQSB-100KVA / 2 * 200KV | 100 | 0,38 | 400 | φ1580 * 3650 | 2500 |
| CQSB-150KVA / 2 * 150KV | 150 | 0,38 | 300 | φ1600 * 3200 | 3980 |
| CQSB-300KVA / 2 * 150KV | 300 | 0,38 | 300 | φ1600 * 3800 | 4280 |
| CQSB-250KVA / 2 * 250KV | 250 | 0,38 | 500 | φ2220 * 6100 | 11200 |
| CQSB-500KVA / 2 * 250KV | 500 | 0.6 | 500 | φ2030 * 4600 | 18500 |
| CQSB-600KVA / 2 * 300KV | 600 | 3 | 600 | φ3200 * 8000 | 19000 |
| CQSB-1200KVA / 2 * 300KV | 1200 | 0.6 | 600 | φ3000 * 6200 | 28900 |
| CQSB-1250KVA / 2 * 125Κν | 1250 | 3 | 250 | φ4500 * 3200 | 14500 |
| CQSB-300KVA / 2 * 300KV | 300 | 3 | 600 | Φ2610 * 5600 | 10000 |
