Υψηλής Τάσης Εξοπλισμός Υψηλής Τάσης Ac, φορητό σετ δοκιμών hipot για σύντομο καλώδιο

Μετασχηματιστής δοκιμής συχνότητας υπερβολικής ισχύος, δοκιμαστικό σετ τάσης αντοχής AC, φορητός τύπος

I. Περιγραφή προϊόντος

Ο μετασχηματιστής δοκιμής εξαιρετικά ελαφριάς συχνότητας σειράς CQSB χρησιμοποιείται κυρίως για δοκιμή αντοχής σε τάση AC ή DC για ηλεκτρικούς εξοπλισμούς, ηλεκτρικά εξαρτήματα, υλικά μόνωσης από ηλεκτρικό σύστημα, βιομηχανικές και μεταλλευτικές επιχειρήσεις, μεταφορές, μονάδες επιστημονικής έρευνας, , την αναθεώρηση και την προληπτική δοκιμή πεδίου μικρών και μεσαίων
ηλεκτρικού εξοπλισμού. λειτουργεί σε συχνότητα ισχύος 50 / 60Hz. Ο ενισχυτής HV μπορεί να υιοθετήσει μόνωση SF6 ή μόνωση πετρελαίου ή μόνωση εποξειδικής ρητίνης.

ΙΙ. Εφαρμογές:

• Τάση εναλλασσομένου ρεύματος Τάση AC ή DC αντέχει σε εργοστασιακή δοκιμή για είδη ηλεκτρικού εξοπλισμού υψηλής τάσης, εξαρτήματα, μονωτικά υλικά
• Παράδοση πεδίου, αναθεώρηση και προληπτική δοκιμή πεδίου για εξοπλισμό μέσης και μικρής ηλεκτρικής ενέργειας.
• Δοκιμή αντοχής σε τάση AC για σύντομο καλώδιο
• Ισχύς αντοχής τάσης συχνοτήτων πηγής μονωτικών εργαλείων και μονωτικού παπουτσιού (γάντια)
• Δοκιμή εναλλασσόμενου ρεύματος για μετασχηματιστές, μετασχηματιστές, motors.etc. χρησιμοποιείται ευρέως για ηλεκτρικές δοκιμές σε διάφορα εργοστάσια και ινστιτούτα.

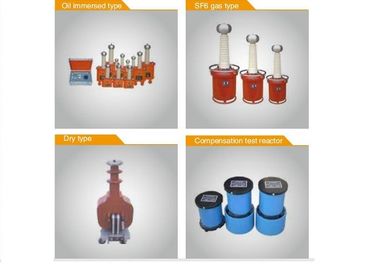

III. Τύποι ενισχυτή HV

• Εμπειρογνώμονας μετασχηματιστής δοκιμής
• SF6 φουσκωτό μετασχηματιστή δοκιμής
• Μετασχηματιστής ελέγχου ξηρού τύπου
• Προαιρετικός ξηρός αντιδραστήρας τύπου FKDK με ρεύμα ή τάση αντιστάθμισης

IV. Καθολικές λειτουργίες ελέγχου

1. SF6 μόνωση αερίου σε ενισχυτή HV
2. Έλεγχος με μικροεπεξεργαστή
3. Ψηφιακή οθόνη
4. Υψηλή ακρίβεια
5. Υψηλής ανάλυσης;
6. Αυτόματος συγχρονισμός
7. Πλήρως προστασίες
8. Τρομάζω
9. Αυτόματος συγχρονισμός

V. Κύρια συστατικά ενός συνόλου

• Ρυθμιστής τάσης,
• Δοκιμή μετασχηματιστή

VI. Προαιρετικά αξεσουάρ:

• Επαγωγέας αντιστάθμισης,
• Διαχωριστής τάσης (Για την τάση εξόδου μέτρησης ακριβείας)
• Σωλήνας πυριτίου διόρθωσης (για αλλαγή τάσης εναλλασσόμενου ρεύματος σε τάση συνεχούς ρεύματος),
• Προστασία προστασίας (για προστασία βραχυκυκλώματος ή ψεκασμού),
• Ράβδος εκκένωσης (για απορροφητική απόρριψη υπολειπόμενης τάσης),
• Διάκενο προστασίας σφαίρας (για προστασία από την εκφόρτιση στο κύκλωμα δοκιμής κατά την αύξηση της τάσης),
• Μικρομετρητής, κλπ. (Για μέτρηση ακριβείας ρεύματος διαρροής κατά την αύξηση τάσης συνεχούς ρεύματος)

VII. Τεχνικές προδιαγραφές:

1. Έξοδος: γίνεται με παραγγελία, ημιτονοειδές κύμα,
2. Χωρητικότητα: με παραγγελία
3. Περίοδος χρονισμού: 0-999S
4. Ακρίβεια μέτρησης τάσης: ≤1,5% (FS) +3 τσιμπήματα
5. Ακρίβεια μέτρησης νομίσματος: ≤1,5% (FS) +3 τσιμπήματα
6. Διάρκεια: 5 λεπτά με ονομαστική χωρητικότητα
7. Τάση εισόδου: AC220V ± 10% 50 / 60Hz ± 1
8. Θερμοκρασία περιβάλλοντος: -8 ℃ ~ 50 ℃
9. RH: 85%, Δεν υπάρχει δροσιά
10. Επίπεδα θάλασσας πάνω από: 1000 μέτρα ή χαμηλότερα
