Στερεό καλώδιο σφάλματος καλωδίου θήκης, ανίχνευση βάθους καλωδίου υπογείων καλωδίων

Υποσύνολο δοκιμαστικού κωδικού προσδιορισμού καλωδίων, σετ δοκιμών καλωδίων, καλωδίου ανίχνευσης καλωδίων

I. Εφαρμογή:

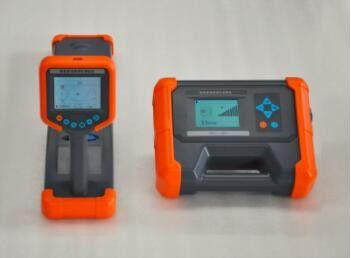

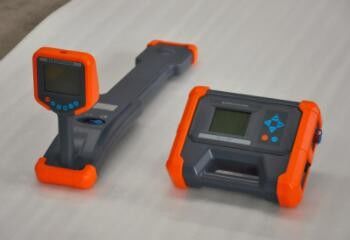

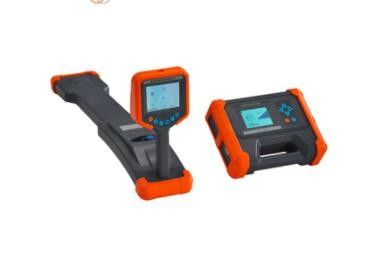

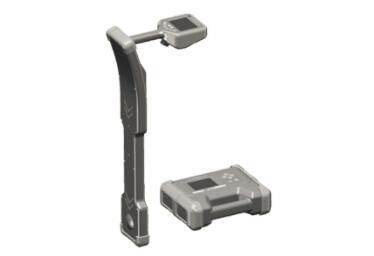

Ο ανιχνευτής εντοπισμού καλωδίων CTT1000 είναι ένα σύστημα ανίχνευσης υπόγειων μεταλλικών αγωγών υψηλής απόδοσης που αποτελείται από πομπούς και δέκτες σημάτων. Μπορεί να χρησιμοποιηθεί για ανίχνευση διαδρομής, έρευνα αγωγών και μέτρηση βάθους μεταλλικών αγωγών και υπόγειων καλωδίων. Μπορεί να πραγματοποιήσει μοναδική αναγνώριση με μια ποικιλία επιλεγμένων εξαρτημάτων, καθώς και ζημιές στη μόνωση σωλήνων και την αναζήτηση ορισμένων τύπων βλαβών καλωδίων

ΙΙ. χαρακτηριστικό

1. Οθόνη πυξίδας: εμφανίζει διαισθητικά τη θέση του αγωγού και τις κατευθύνσεις αριστερά & δεξιά.

2. Παρακολούθηση αληθινών και ψευδών υποδείξεων: τρέχουσα μέτρηση κατεύθυνσης, εντοπισμός ορθών προειδοποιήσεων σφάλματος, εξάλειψη παρεμβολών γραμμής (μερικές συχνότητες).

3. Μέτρηση βάθους και ρεύματος, μπορεί να εμφανίσει την ιστορική καμπύλη ισχύος σήματος.

4. Πλήρως ψηφιακή επεξεργασία δειγματοληψίας υψηλής ακρίβειας: σταθερή και αξιόπιστη, εξαιρετικά υψηλή ευαισθησία, ισχυρή ικανότητα παρεμβολής, μπορεί να καταστείλει πλήρως τη συχνότητα ισχύος και την αρμονική παρεμβολή των παρακείμενων καλωδίων και αγωγών.

5. Ανίχνευση καλωδίου λειτουργίας: σφιγκτήρες μετάδοσης υψηλής απόδοσης, μέγιστο σήμα εξόδου ζεύξης στο καλώδιο τροφοδοσίας.

6. Αναγνώριση καλωδίων / αγωγών: Οι εύκαμπτοι σφιγκτήρες (προαιρετικά) είναι εύχρηστοι και παρέχουν σαφώς τα αποτελέσματα αναγνώρισης. Στηθοσκόπια (προαιρετικά) μπορούν να χρησιμοποιηθούν όταν δεν είναι βολικό να χρησιμοποιηθούν σφιγκτήρες.

7. Βλάβη εδάφους: Η ενισχυτική βαλβίδα HV (προαιρετική) αυξάνει τη μέγιστη τάση εξόδου σε 1000V, χρησιμοποιεί το πλαίσιο A (προαιρετικό) για να εντοπίσει τα σημεία θραύσης της μόνωσης του εδάφους του αγωγού, χωρίς ανάγκη ρύθμισης του μηδενός. Το βέλος δείχνει την κατεύθυνση του σημείου σφάλματος.

8. Πολλαπλές συχνότητες ανίχνευσης: ενεργή ανίχνευση και παθητική ανίχνευση.

9. Μια ποικιλία εξόδου σήματος του πομπού: άμεση έξοδος σύνδεσης, έξοδος ζεύξης σφιγκτήρα, επαγωγή ακτινοβολίας.

10. Υψηλή ισχύς εξόδου του πομπού, ρύθμιση πολλαπλών εξόδων, αυτόματη αντιστοίχιση εμπέδησης και προστασία.

11. Ενσωματωμένη ομάδα μπαταριών ιόντων λιθίου μεγάλης χωρητικότητας,

12. Σκληρή θήκη, ελαφριά και φορητή.

III. Τεχνική παράμετρος

Πομπός

1. Λειτουργίες εξόδου: άμεση έξοδος σύνδεσης, επαγωγή ακτινοβολίας, έξοδος ζεύξης σφιγκτήρα (προαιρετικό), ενισχυτής HV (προαιρετικό).

2. Συχνότητα εξόδου: 640Hz (σύνθετη συχνότητα), 1280Hz (σύνθετη συχνότητα), 10kHz, 33kHz, 82kHz, 197kHz.

3. Ισχύς εξόδου: Max.10W, ρυθμιζόμενο 10 σχέσεων, αυτόματη αντιστοίχιση εμπέδησης.

4. Τάση εξόδου απευθείας σύνδεσης: μέγιστη 150Vpp.

5. Προστασία υπερφόρτισης και βραχυκυκλώματος.

6. Διεπαφή ανθρώπου-μηχανής: οθόνη LCD 320 x 240 dot matrix.

7. Ενσωματωμένη μπαταρία: 4 τμήμα 18650 μπαταρία ιόντων λιθίου, ονομαστική 7.4V, 6.8Ah.

Δέκτης

1. Λειτουργία εισαγωγής: Ενσωματωμένο πηνίο λήψης, εύκαμπτοι CTs (προαιρετικά), στηθοσκόπιο (προαιρετικό), συσκευή ανίχνευσης σφάλματος τύπου Α (προαιρετικά).

2. Συχνότητα λήψης: Ενεργή συχνότητα ανίχνευσης για σωλήνες: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz, συχνότητα παθητικής ανίχνευσης συχνότητας: 50Hz / 60Hz και 250Hz / 300Hz. Ραδιενεργή συχνότητα ανίχνευσης RF: η κεντρική συχνότητα είναι 10kHz, 33kHz, 82kHz αντίστοιχα.

3. Λειτουργία ανίχνευσης σωλήνων: Μεγάλη μέθοδος κορυφής, μέθοδος στενής κορυφής, μέθοδος Sound Valley.

4. Λειτουργία αναγνώρισης καλωδίων: CT (προαιρετικά), αυτόματη αναγνώριση και μέτρηση ρεύματος, ταυτοσκόπιο (προαιρετικό).

5. 320 * 240 οθόνη LCD, δείχνει πλάτος σήματος, αριστερά / δεξιά κατεύθυνση, σωστή / ψευδή ένδειξη, καμπύλη ιστορικού ισχύος σήματος, βάθος, ρεύμα και αποτέλεσμα.

6. Ενσωματωμένη μπαταρία, 2 μπαταρίες ιόντων λιθίου 18650, ονομαστικές 7.4V, 3.4Ah.

Οι υπολοιποι

1. Διαστάσεις: Πομπός 280 * 220 * 90mm. Δέκτης 680 * 277 * 120mm.

2. Βάρος: Πομπός 2.3kg. Δέκτης 2.0kg.

3. Φορτιστής: είσοδος AC100-240V, 50 / 60Hz, έξοδος DC 8.4V, 2A / 3A.

4. Κατάσταση λειτουργίας: Θερμοκρασία -10-40 ℃, Υγρασία 5-90% RH, υψόμετρο <4500μ.

IV. Βασικά εξαρτήματα

V. Προαιρετικά εξαρτήματα (Καθορισμός κατά την παραγγελία)
